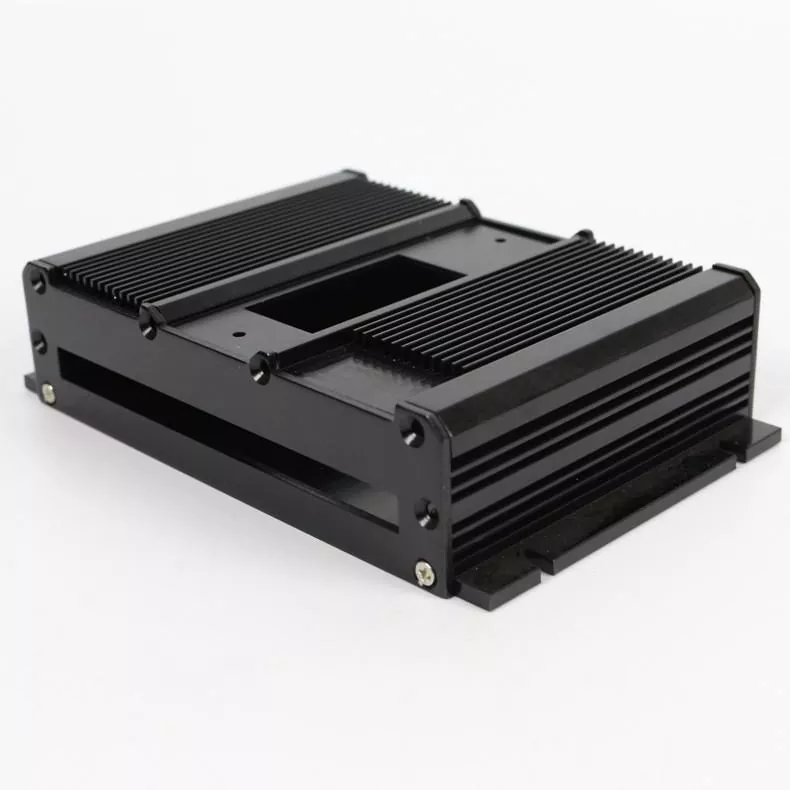

홈과 컷아웃이 있는 CNC 가공 알루미늄 하우징이 정밀도, 맞춤 및 제품 성능을 어떻게 향상시킬 수 있습니까?

장비에 정확한 구성 요소 위치 지정, 맞춤형 장착 기능 및 안정적인 구조 설계가 필요한 경우홈과 컷아웃이 있는 CNC 가공 알루미늄 하우징실용적인 제조 솔루션을 제공합니다.보위안Hardware는 전자 장비 및 산업 조립품을 위한 접근 가능한 홈, 오목한 영역, 계단식 표면, 구멍 및 컷아웃을 생성하기 위해 3축 CNC 밀링을 사용하여 고객 도면 및 구조적 요구 사항에 따라 맞춤형 알루미늄 하우징을 제조합니다.

CNC 가공 알루미늄 하우징은 보호 쉘 그 이상입니다. 홈, 슬롯, 홈 및 정밀하게 배치된 개구부는 내부 구성 요소를 수용하고 조립을 지원하며 주변 구조와의 통합을 향상시키는 데 도움이 됩니다. 이 기사에서는 구매자가 맞춤형 알루미늄 하우징을 주문하기 전에 평가해야 하는 주요 가공 기능, 재료 고려 사항, 설계 요구 사항, 제조 공정 및 품질 검사에 대해 설명합니다. 또한 도면 검토가 제조업체가 타당성, 비용 및 생산 효율성을 평가하는 데 어떻게 도움이 되는지 간략하게 설명합니다.

목차

1. 홈과 컷아웃이 있는 CNC 가공 알루미늄 하우징이란 무엇입니까?
2. 어떤 가공 기능이 가장 중요합니까?
3. 주요 이점은 무엇입니까?
4. 알루미늄 소재를 어떻게 선택해야 합니까?
5. 맞춤형 알루미늄 하우징은 어떻게 제조됩니까?
6. 구매자는 어떤 디자인 세부 사항을 지정해야 합니까?
7. 이 하우징은 일반적으로 어디에 사용됩니까?
8. CNC 가공은 다른 방법과 어떻게 비교됩니까?
9. 제조 품질을 어떻게 평가할 수 있나요?
10. 자주 묻는 질문
11. 맞춤형 주택 프로젝트를 어떻게 시작할 수 있나요?

1. 홈과 컷아웃이 있는 CNC 가공 알루미늄 하우징이란 무엇입니까?

홈과 컷아웃이 있는 CNC 가공 알루미늄 하우징은 컴퓨터 제어 가공을 통해 제조된 맞춤형 알루미늄 부품입니다. CAD 모델 또는 엔지니어링 도면을 기반으로 절단 도구는 알루미늄 가공물에서 재료를 제거하여 필요한 외부 프로파일, 내부 홈, 슬롯, 장착 구멍 및 기타 기능적 특징을 만듭니다.

단순한 직사각형 인클로저와 달리 이 하우징은 하나의 구성 요소에 여러 기하학적 구조를 통합할 수 있습니다. 홈은 결합 부품을 배치할 수 있고, 오목한 영역은 내부 조립을 위한 여유 공간을 제공할 수 있으며, 컷아웃은 커넥터, 케이블, 패스너 또는 기타 인터페이스를 수용할 수 있습니다.

Boyan Hardware의 제품은 고객 도면과 지정된 구조적 요구 사항을 중심으로 설계되었습니다. 3축 CNC 밀링 프로세스는 형상, 공작물 방향 및 도구 접근성이 선택한 설정에 적합한 경우 다양한 기능을 지원합니다.

구매자가 반드시 고려해야 할 사항은 가공된 각 기능이 정의된 기계 목적 또는 조립 목적에 맞는지 여부입니다. 좋은 형상은 불필요한 제조 복잡성을 추가하지 않고도 통합을 향상시킵니다.

2. 어떤 가공 기능이 가장 중요합니까?

맞춤형 알루미늄 하우징의 효율성은 개별 기능이 전체 제품 설계를 얼마나 잘 지원하는지에 따라 달라집니다. 각 기능은 치수, 위치, 인접 구성 요소와의 관계로 정의되어야 합니다.

그루브와 슬롯

홈과 슬롯은 구성 요소를 찾고, 결합 부품을 안내하고, 여유 공간을 제공하거나 설계별 인터페이스를 수용하는 데 도움이 될 수 있습니다. 너비, 깊이, 길이 및 위치를 명확하게 지정하여 원하는 대로 맞춰야 합니다.

오목한 부분과 주머니

오목한 부분은 하우징 내부에 내부 구성 요소나 구조적 특징을 위한 공간을 만듭니다. 치수는 구성요소 외피, 벽 두께, 도구 접근 및 강성을 유지하는 데 필요한 나머지 재료를 고려해야 합니다.

계단식 표면

서로 다른 표면 높이에 따라 장착 레벨, 정렬 참조 또는 인접 부품 간의 간격이 설정될 수 있습니다. 이러한 표면은 조립 중에 관계가 일관되게 유지되도록 적절한 참조 데이텀을 기준으로 치수를 지정해야 합니다.

맞춤형 구멍 및 컷아웃

구멍과 컷아웃에는 패스너, 커넥터, 케이블 및 기타 인터페이스가 포함될 수 있습니다. 크기, 위치 및 모양은 관련 결합 구성 요소와 일치해야 합니다. 나사산 구멍에는 명확하게 정의된 나사산 사양과 결합 깊이도 필요합니다.

• 그루브 너비, 깊이 및 위치를 지정합니다.
• 중요한 장착 표면과 참조 데이텀을 식별합니다.
• 구멍 직경, 간격, 스레드 세부사항을 정의합니다.
• 내부 홈에 적절한 구조 재료가 남아 있는지 확인하십시오.
• 외관상 표면과 기능적 인터페이스를 별도로 식별합니다.

3. 주요 이점은 무엇입니까?

맞춤형 CNC 가공을 통해 설계자는 광범위한 2차 수정이 필요한 기본 프로파일에 의존하지 않고 여러 기능 세부 사항을 하우징에 통합할 수 있습니다.

보다 정확한 구성 요소 통합

엔지니어링 도면에 중요한 치수가 설정되면 가공된 형상을 의도한 어셈블리에 맞게 배치할 수 있습니다. 이는 피할 수 있는 피팅 문제를 줄이는 데 도움이 되며 반복 가능한 설치를 지원합니다.

향상된 설계 유연성

홈, 포켓, 계단형 표면 및 맞춤형 컷아웃을 특정 제품 구성에 맞게 조정할 수 있습니다. 이러한 유연성은 기계 요구 사항이 변화하는 특수 장비, 프로토타입 및 프로젝트에 유용합니다.

경량 구조 설계

알루미늄은 상대적으로 낮은 밀도, 기계 가공성 및 구조적 성능의 유용한 조합을 제공합니다. 적절하게 설계된 오목면은 의도한 용도에 필요한 강도를 유지하면서 불필요한 재료를 제거할 수 있습니다.

기능적 및 시각적 일관성

기계 가공을 제어하면 정의된 모서리, 균일한 형상 레이아웃, 일관된 표면 형상을 생성할 수 있습니다. 적절한 마감 처리는 최종 제품의 외관 및 환경 요구 사항을 더욱 뒷받침할 수 있습니다.

이러한 장점은 합금, 부품 형상, 공차, 가공 설정 및 검사 방법에 따라 달라집니다. 따라서 성능은 제조 공정만으로 가정하기보다는 실제 적용 사례를 기준으로 평가해야 합니다.

4. 알루미늄 소재를 어떻게 선택해야 합니까?

재료 선택은 가공성, 기계적 특성, 부식 거동, 표면 마감 및 전체 비용에 영향을 미칩니다. 적절한 등급은 하우징의 하중 조건, 작동 환경 및 기능 요구 사항에 따라 다릅니다.

6061과 같은 일반적인 엔지니어링 합금은 기계 가공성과 기계적 특성의 균형 때문에 기계 가공 하우징으로 종종 고려됩니다. 그러나 특정 합금과 성질은 모든 프로젝트에 대해 가정하기보다는 제조업체를 통해 확인되어야 합니다.

추가 배경 정보를 보려면 구매자는 Boyan 알루미늄 제조 웹사이트와 CNC 가공 하우징 제품 세부 정보를 검토할 수 있습니다.

5. 맞춤형 알루미늄 하우징은 어떻게 제조됩니까?

신뢰할 수 있는 제조 워크플로우는 설계 검토부터 시작하여 가공, 마무리 및 치수 검증을 통해 계속됩니다. 정확한 순서는 부품 형상과 합의된 사양에 따라 다릅니다.

1. 도면 및 모델 검토:제조업체는 CAD 모델, 치수, 공차, 중요 표면 및 의도한 어셈블리를 검사합니다.
2. 재료 확인:필요한 알루미늄 합금 및 재료 조건은 생산 전에 합의됩니다.
3. 공작물 준비:스톡은 계획된 가공 작업에 적합한 고정 장치로 선택되고 고정됩니다.
4. CNC 밀링:접근 가능한 홈, 홈, 프로파일, 계단 및 컷아웃은 승인된 설계에 따라 가공됩니다.
5. 추가 작업:필요한 경우 드릴링, 태핑, 디버링 또는 기타 지정된 작업이 완료됩니다.
6. 표면 마무리:합의된 처리는 치수 효과와 기능적 표면을 고려한 후 적용됩니다.
7. 점검:주요 치수, 형상 위치, 스레드 및 표면 상태를 도면과 비교하여 확인합니다.

3축 가공의 경우 공구 접근 및 공작물 방향이 특히 중요합니다. 일부 복잡한 기능에는 부품 위치를 변경하거나 설정을 변경해야 할 수도 있습니다. 생산 전에 이러한 요구 사항을 검토하면 가능한 설계 조정을 식별하고 불필요한 가공 단계를 방지하는 데 도움이 됩니다.

6. 구매자는 어떤 디자인 세부 사항을 지정해야 합니까?

완전한 도면은 제조업체가 생산해야 할 제품과 가장 중요한 치수를 이해하는 데 도움이 됩니다. 모호한 요구 사항으로 인해 추가적인 설명이 필요하거나 피할 수 있는 재작업 또는 지연이 발생할 수 있습니다.

견적을 요청하기 전에 다음 정보를 준비하십시오.

• 3D CAD 모델:가능한 경우 STEP과 같은 적합한 파일을 제공하십시오.
• 치수 엔지니어링 도면:전체 치수, 피처 위치, 공차 및 데이텀 참조를 포함합니다.
• 홈 및 홈 사양:너비, 깊이, 길이 및 해당 기능을 정의합니다.
• 구멍 및 스레드 세부정보:직경, 스레드 표준, 깊이 및 위치 요구 사항을 식별합니다.
• 재료 요구사항:선호하는 합금을 명시하거나 제조업체에 적절한 옵션 추천을 요청하세요.
• 표면 처리:필요한 마감, 모양, 처리되지 않은 상태로 유지해야 하는 표면을 지정합니다.
• 주문 수량:해당되는 경우 프로토타입, 샘플 및 예상 생산 수량을 제공하십시오.
• 검사 기대사항:기능에 중요한 치수와 필요한 검사 문서를 식별합니다.

모든 치수에 불필요하게 엄격한 공차를 적용하지 않는 것도 중요합니다. 중요한 인터페이스, 결합면 및 기능 찾기에 더욱 엄격한 요구 사항을 집중하면 기능적 성능과 제조 비용의 균형을 맞추는 데 도움이 될 수 있습니다.

7. 이 하우징은 일반적으로 어디에 사용됩니까?

홈과 컷아웃이 있는 CNC 가공 알루미늄 하우징은 맞춤형 형상과 부품 통합이 중요한 다양한 응용 분야를 지원할 수 있습니다.

• 전자 장비:개구부, 장착 지점 또는 내부 간격이 정의된 하우징 및 구조 구성 요소.
• 산업 기계:기계 조립품을 연결하거나 찾거나 지원하는 맞춤형 구성요소입니다.
• 장착 시스템:슬롯, 계단형 표면 및 위치 지정 기능이 있는 부품입니다.
• 수단:특정 구성 요소 인터페이스와 주의 깊게 배치된 개구부가 필요한 하우징.
• 전문 장비:표준 인클로저 치수에 맞지 않는 소량 또는 응용 분야별 부품.

모든 하우징의 적합성은 구조적 하중, 열 조건, 밀봉 요구 사항 및 환경 노출을 포함한 전체 설계에 따라 달라집니다. 전기 차폐, 침투 방지 또는 열 방출이 필요한 경우 이러한 기능을 별도로 설계하고 검증해야 합니다.

8. CNC 가공은 다른 방법과 어떻게 비교됩니까?

CNC 가공은 부품에 맞춤형 기능, 도면 기반 치수 제어 또는 설계 유연성이 필요할 때 특히 유용합니다. 다른 제조 공정은 다양한 생산 조건에 따라 더 경제적일 수 있습니다.

최상의 프로세스는 연간 볼륨, 형상, 공차, 툴링 예산 및 배송 요구 사항에 따라 달라집니다. 여러 가공 기능을 갖춘 맞춤형 하우징의 경우 도면 검토를 통해 CNC 가공 또는 프로세스 조합이 더 적합한지 판단하는 데 도움이 될 수 있습니다.

9. 제조 품질을 어떻게 평가할 수 있습니까?

품질 평가는 완성된 주택이 문서화된 요구 사항을 충족하는지 여부에 중점을 두어야 합니다. 깔끔한 외관은 유용하지만 치수 확인이나 기능 점검을 대체할 수는 없습니다.

공급업체를 평가할 때 다음 체크포인트를 고려하세요.

• 치수 적합성:중요한 홈 깊이, 컷아웃 크기, 구멍 위치 및 전체 치수를 확인합니다.
• 조립 호환성:해당하는 경우 결합 부품, 커넥터, 패스너 및 장착 인터페이스의 적합성을 확인하십시오.
• 표면 상태:사양과 관련된 버, 긁힘, 도구 자국 및 기타 결함을 검사합니다.
• 스레드 품질:엔지니어링 도면을 기준으로 나사산 크기, 깊이, 유용성을 확인합니다.
• 소재 및 마감:합의된 합금 및 표면 처리가 제공되었는지 확인하십시오.
• 선적 서류 비치:승인에 필요한 치수 보고서, 자재 기록 또는 기타 검사 문서에 대해 사전에 동의하십시오.

반복 주문의 경우 명확한 승인 기준과 제어된 도면 수정을 통해 생산 배치 간의 일관성을 유지하는 데 도움이 됩니다. 또한 공급업체는 기계 가공 또는 검사 요구 사항에 영향을 미칠 수 있는 제품 사용 목적의 변경 사항에 대해 알려야 합니다.

10. 자주 묻는 질문

1. Boyan은 홈과 컷아웃이 있는 CNC 가공 알루미늄 하우징을 맞춤형 도면으로 제작할 수 있습니까?

예. Boyan Hardware는 고객 도면 및 지정된 구조적 요구 사항을 기반으로 맞춤형 주택 요구 사항을 수용합니다. 제조 타당성은 부품 형상, 필요한 기능 및 사용 가능한 가공 설정에 따라 달라집니다.

2. 3축 CNC 밀링으로 홈이나 오목한 부분을 제작할 수 있나요?

예, 해당 기능이 절단 도구에 접근 가능하고 선택한 설정에 적합하다면 가능합니다. 접근하기 어려운 기능에는 재배치, 추가 설정 또는 설계 수정이 필요할 수 있습니다.

3. 견적을 위해서는 어떤 정보를 제공해야 합니까?

치수 도면 또는 3D CAD 모델, 재료 요구 사항, 중요 공차, 표면 마감, 주문 수량 및 특수 검사 요구 사항을 제공합니다. 이러한 세부 정보는 제조업체가 타당성을 평가하고 보다 관련성이 높은 견적을 준비하는 데 도움이 됩니다.

4. 하우징의 구멍, 슬롯 및 계단식 표면이 하나의 구성 요소에 포함될 수 있습니까?

이러한 기능은 종종 하나의 디자인으로 결합될 수 있습니다. 호환성은 도구 접근성, 벽 두께, 공작물 위치 및 전체 가공 순서에 따라 달라집니다.

5. 맞춤형 알루미늄 하우징의 비용을 어떻게 줄일 수 있나요?

실용적인 형상 치수를 사용하고, 불필요하게 깊거나 좁은 포켓을 피하고, 가능한 경우 구멍 및 스레드 사양을 표준화하고, 기능상 필요한 경우에만 엄격한 공차를 적용하십시오. 초기 도면 검토를 통해 가공을 단순화할 수 있는 기회를 식별할 수 있습니다.

6. 특정 알루미늄 합금이 모든 하우징 용도에 적합합니까?

아니요. 합금 선택은 강도, 기계 가공성, 부식 노출, 작동 조건 및 마감 요구 사항에 따라 달라집니다. 생산하기 전에 제조업체에 재질 등급을 확인하십시오.

7. 완성된 부품이 내 요구사항을 충족하는지 어떻게 확인할 수 있나요?

엔지니어링 도면에서 측정 가능한 허용 기준을 정의하고 생산 전에 검사 방법에 동의합니다. 중요한 치수, 기능 위치, 스레드 및 결합 인터페이스에 특별한 주의를 기울여야 합니다.

11. 맞춤형 주택 프로젝트를 어떻게 시작할 수 있나요?

홈과 컷아웃이 있는 잘 설계된 CNC 가공 알루미늄 하우징은 기능적인 기하학적 구조와 실용적인 제조 가능성을 결합합니다. 각 홈, 홈, 구멍 및 컷아웃의 목적을 정의함으로써 구매자는 조립 호환성을 향상시키고 품질 기대치를 명확히 하며 생산 비용에 대해 더 많은 정보를 바탕으로 결정을 내릴 수 있습니다.

Boyan Hardware는 고객 도면 및 구조적 요구 사항을 기반으로 맞춤형 CNC 가공 알루미늄 하우징 솔루션을 제공합니다. 새로운 전자 부품을 개발하든, 산업용 조립품을 개선하든, 특수 장착 부품을 조달하든 조기 커뮤니케이션은 올바른 제조 접근 방식을 확립하는 데 도움이 될 수 있습니다. 제품 사양 및 맞춤화 세부 사항을 검토하고 도면을 준비하며저희에게 연락주세요프로젝트 요구사항을 논의하고 견적을 요청하세요.
