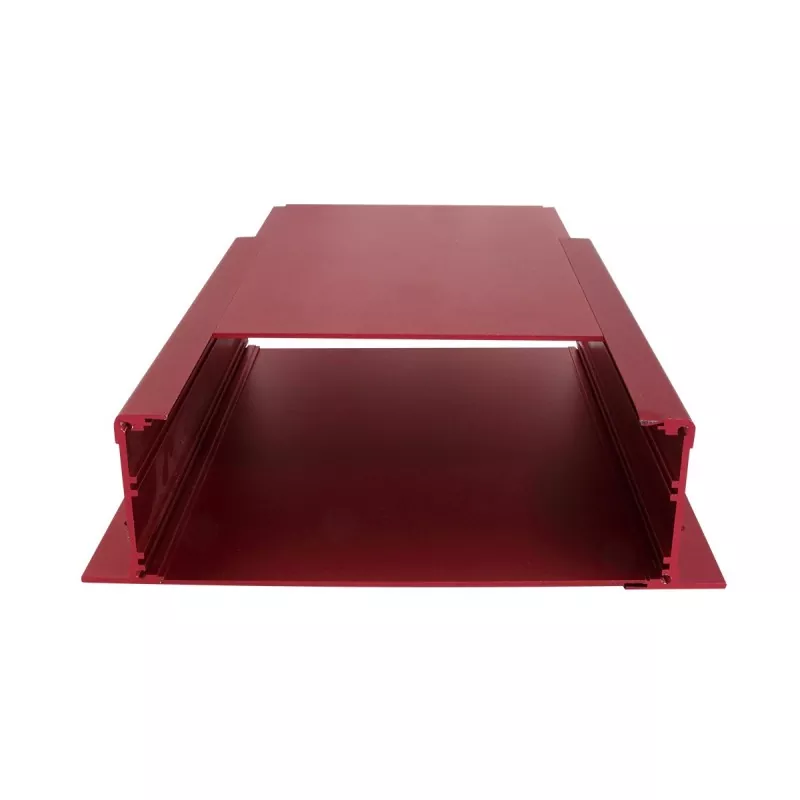

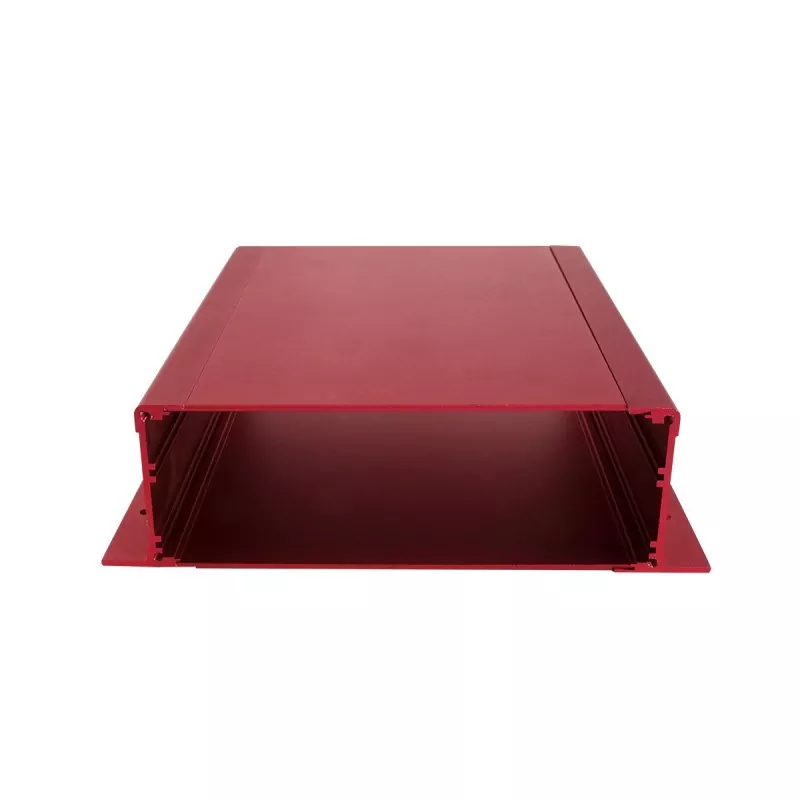

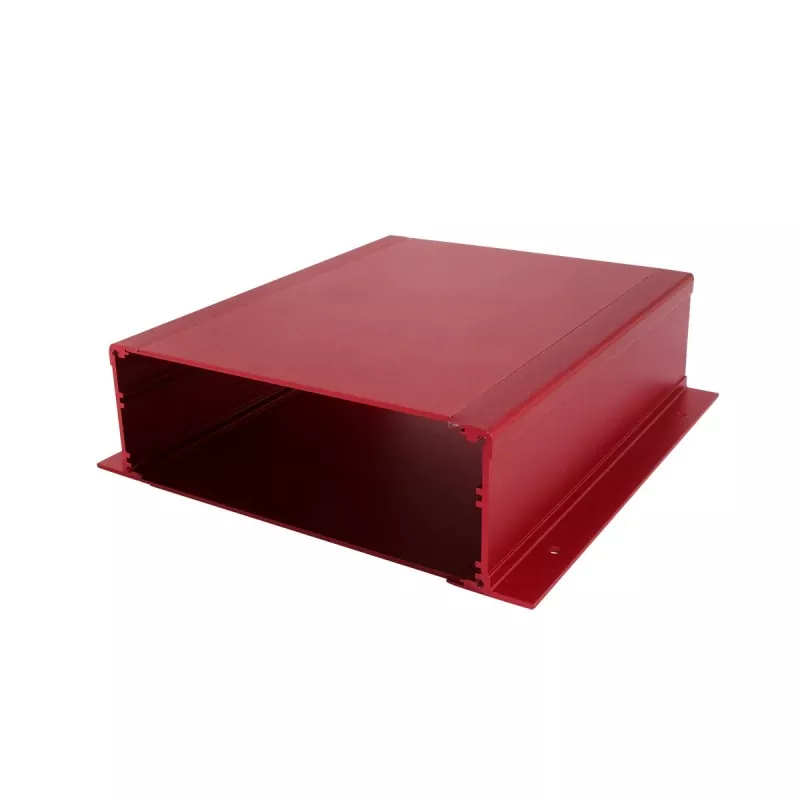

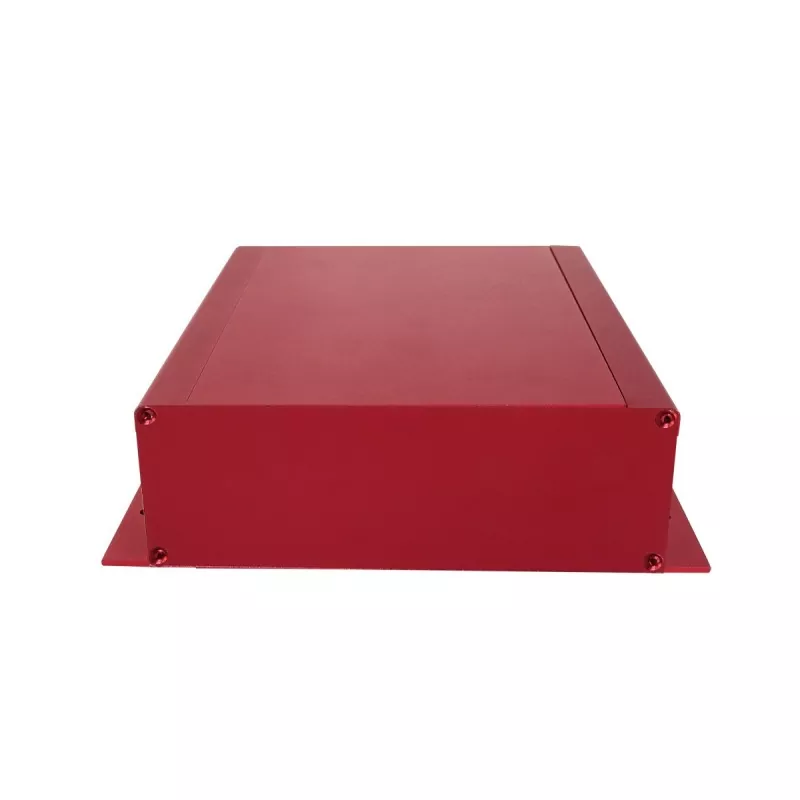

전자 장비용 52mm 데스크탑 알루미늄 압출 섀시

전자 장비용 52mm 데스크탑 알루미늄 압출 섀시는 알루미늄 프로파일 구조를 채택합니다. 섀시 높이는 52mm로 고정되어 있으며, 길이와 너비는 PCB 치수, 내부 부품 레이아웃, 전체 장비 치수에 따라 맞춤화가 가능합니다.

30mm, 34.9mm, 35mm 등의 로우 프로파일 섀시에 비해 높이가 52mm로 더 넉넉한 내부 장착 공간을 제공하므로 더 많은 전자 부품, 인터페이스, 전원 모듈 또는 내부 구조 부품을 수용해야 하는 데스크톱 전자 장비에 더 적합합니다.

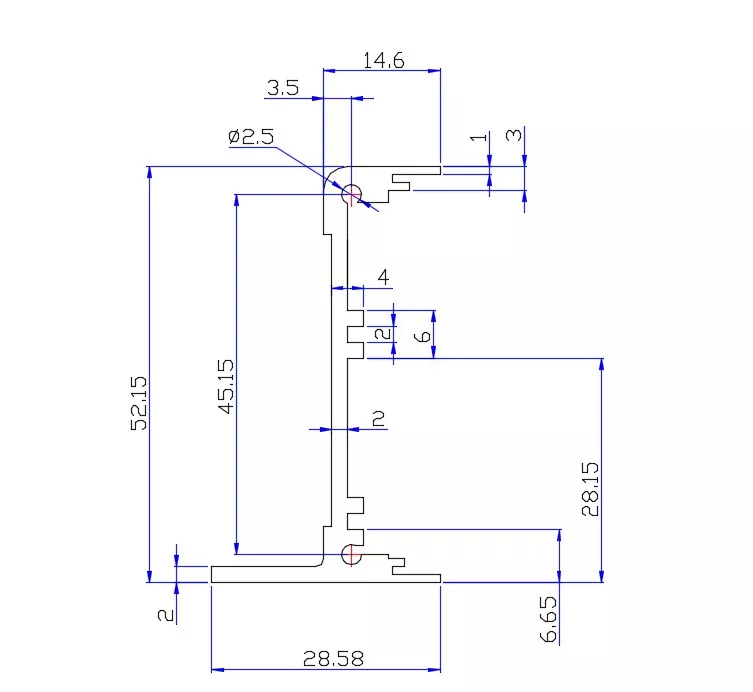

제품 구조

핵심 장점

1. 52mm 고정 높이로 더 넓은 내부 공간 제공

로우 프로파일 섀시에 비해 높이가 52mm로 더 많은 수직 내부 공간을 제공합니다.

동시에 설치해야 하는 장비의 경우:

· PCB

· 전자 부품

· 인터페이스 어셈블리

· 전원 모듈

· 내부 브래킷

· 케이블 연결

높이 제한으로 인한 내부 레이아웃 문제를 줄일 수 있습니다.

따라서 이 높이는 일정량의 내부 공간이 필요한 데스크탑 전자 장비에 더 적합합니다.

2. 독립형 전자 장치에 적합한 데스크탑 구조

52mm 높이는 독립적으로 배치하고 작동해야 하는 일정량의 내부 공간을 가진 전자 장치를 만드는 데 적합합니다.

장비 내부에 내장되어야 하는 42.5mm 섀시와 비교하여 이 제품은 다음을 지향할 수 있습니다.

데스크탑 장치, 전자 기기, 테스트 모듈, 제어 장비 및 독립형 전자 모듈.

3. 장비 치수에 맞게 길이 및 너비 맞춤 가능

높이는 52mm로 고정되어 있으나, 실제 제품에 맞게 길이와 너비가 조정될 수 있습니다.

최종 치수는 다음과 함께 결정될 수 있습니다.

· PCB 치수

· 구성요소 레이아웃

· 인터페이스 수

· 전원 모듈

· 내부 장착 구조

· 데스크톱 공간

이는 표준 섀시 치수와 실제 전자 제품 간의 불일치를 방지합니다.

4. 편리한 회로 기판 장착을 위한 PCB 카드 슬롯

섀시 내부에는 회로 기판 위치 지정 및 장착에 사용할 수 있는 PCB 카드 슬롯이 제공됩니다.

데스크탑 전자 장치의 경우 PCB는 섀시 내부 구조를 따라 배치할 수 있으며 다른 내부 구성 요소를 위한 실장 공간은 남겨둘 수 있습니다.

5. 내부 장착 홈은 다중 구성 요소 레이아웃을 지원합니다.

52mm 높이로 더 넓은 수직 공간을 제공하며 내부 장착 홈과 결합되어 제품 구조에 따라 다양한 전자 모듈 및 구조 부품을 설치할 수 있습니다.

내부 구성 요소가 더 많은 장비의 경우 PCB, 전원 공급 장치, 인터페이스 및 기타 구성 요소의 위치를 ​​보다 유연하게 계획할 수 있습니다.

6. 알루미늄 프로파일 구조는 지지력과 열 방출의 균형을 유지합니다.

알루미늄 프로파일 섀시 본체는 안정적인 구조적 지지를 제공하는 동시에 알루미늄의 열 전도성을 사용하여 장치의 열 방출을 돕습니다.

특정 방열 요구 사항의 경우 전자 부품의 전력, 내부 레이아웃 및 실제 열 설계를 조합하여 결정해야 합니다.

7. 기능에 따라 전면 및 후면 패널을 CNC 가공할 수 있습니다.

전면 및 후면 패널은 다음을 포함하여 실제 제품 도면에 따라 가공될 수 있습니다.

· 전원 인터페이스 구멍

· USB 인터페이스 구멍

· 통신 인터페이스의 허점

· 표시등 구멍

· 단추 구멍

· 장착 구멍

· 기타 특수한 모양의 구멍

다중 외부 인터페이스가 필요한 데스크탑 전자 장비에 적합합니다.

기술 사양

적용분야

이 모델은 데스크탑, 계측기, 테스트 및 독립형 전자 장비를 강조하기 위해 권장되며 이전 42.5mm 임베디드 애플리케이션과 명확하게 구별됩니다.

1. 데스크탑 전자 장비

데스크탑에 독립적으로 배치해야 하는 전자 장치에 적합합니다.

52mm 높이는 비교적 넉넉한 내부 공간을 제공할 수 있으며, 장치 기능 및 PCB 크기에 따라 맞춤형 길이와 너비를 조정할 수 있습니다.

2. 소형 테스트 및 측정 장비

PCB, 인터페이스, 전원 공급 장치 및 내부 전자 모듈을 설치해야 하는 일부 소형 테스트 장비에 적합합니다.

전면 및 후면 패널은 테스트 인터페이스, 통신 인터페이스 및 전원 인터페이스에 따라 가공될 수 있습니다.

3. 데이터 처리 및 수집 장비

PCB, 데이터 인터페이스, 전원 모듈, 통신 모듈을 통합해야 하는 장비의 경우 높이 52mm로 보다 유연한 내부 레이아웃 공간을 제공할 수 있습니다.

4. 제어 및 작동 모듈

독립적인 섀시 구조가 필요한 일부 제어 모듈, 전자 제어 장치 및 운영 장비에 적합합니다.

패널은 버튼, 표시등 및 인터페이스의 위치에 따라 CNC 가공이 가능합니다.

5. 통신 및 인터페이스 장비

다중 통신 인터페이스, 커넥터 또는 데이터 인터페이스를 설치해야 하는 데스크탑 전자 장비에 적합합니다.

섀시 길이와 너비는 인터페이스 수와 PCB 레이아웃에 따라 조정될 수 있습니다.

맞춤형 아이템

워크샵 쇼

3축 CNC 가공 능력

Boyuan Hardware는 현재 주로 3축 CNC 가공을 사용하며 제품 도면에 따라 52mm 알루미늄 프로파일 섀시 및 패널의 후속 가공을 완료할 수 있습니다.

가공 가능:

· CNC 개구부

· 드릴링

· 탭

· 장착 구멍

· 인터페이스 구멍

· 패널 특수 모양의 구멍

· 카운터보어/카운터싱크 구멍

· 로고 및 마킹

· 기타 구조 가공

특정 가공 내용은 제품 도면 및 구조적 요구 사항에 따라 결정됩니다.

품질검사

제품 요구 사항에 따라 다음을 수행할 수 있습니다.

· 프로필 외관 검사

· 길이 치수 검사

· CNC 가공 치수 검사

· 홀 위치 검사

· 실 검사

· 패널 치수 및 외관 검사

· 표면처리 외관검사

· 조립검사

· 완제품 외관검사

명시적인 치수 공차 요구 사항이 있는 제품의 경우 고객 도면 및 기술 요구 사항에 따라 검사를 수행할 수 있습니다.

FAQ

Q1. 이 섀시의 높이는 고정되어 있습니까?

예. 이 모델의 높이는 52mm로 고정되어 있으며, 길이와 너비는 맞춤 설정할 수 있습니다.

Q2. 섀시를 데스크탑 전자 장비 섀시로 사용할 수 있습니까?

예. 52mm 높이로 PCB, 전자 부품, 인터페이스 및 내부 실장 구조를 위한 추가 내부 공간을 제공하므로 소형 데스크탑 전자 장비에 적합합니다.

Q3. 길이와 너비를 맞춤 설정할 수 있나요?

예. 길이와 너비는 PCB 치수, 내부 구성 요소 및 전체 장비 요구 사항에 따라 맞춤 설정할 수 있습니다.

Q4. 전자 장비용 52mm 데스크탑 알루미늄 압출 섀시에 PCB 슬롯이 있습니까?

예. 알루미늄 압출 구조에는 PCB 위치 지정 및 설치를 위한 내부 PCB 슬롯이 포함되어 있습니다.

Q5. 전면 및 후면 패널을 맞춤 설정할 수 있나요?

예. 패널은 인터페이스, 장착, 표시기 및 버튼 요구 사항에 따라 CNC 가공이 가능합니다.

Q6. 장착 구멍과 나사 구멍을 추가할 수 있나요?

예. 제품 도면에 따라 장착 구멍, 드릴 구멍, 나사 구멍을 가공할 수 있습니다.

Q7. 알루미늄 섀시가 열 방출 기능을 제공합니까?

알루미늄 압출 구조는 방열 경로를 제공합니다. 특정 열 요구 사항의 경우 구성 요소 전력 및 내부 레이아웃에 따라 설계를 결정해야 합니다.

Q8. 색상을 맞춤 설정할 수 있나요?

예. 제품 요구 사항에 따라 표면 마감 및 색상을 맞춤 설정할 수 있습니다.
