60×33mm 알루미늄 산업용 제어 박스 하우징

60mm 너비는 더 큰 크기의 회로 기판과 나란히 배열된 여러 인터페이스를 수용할 수 있는 충분한 PCB 레이아웃 공간을 제공합니다. 33mm 높이는 충분한 내부 수직 공간을 제공하여 더 높은 구성 요소(예: 약 30mm 높이의 전해 커패시터, 소형 변압기, 계전기, 중간 방열판 등)를 수용할 수 있어 보다 복잡한 회로 시스템 통합을 지원합니다.

60×33mm 알루미늄 산업용 제어 박스 하우징은 특히 내부 공간에 대한 요구 사항이 높은 계측기 및 미터, 전력 통신 장비, 지하철 엔지니어링 장비, 의료 장비, 공공 방송 시스템, 차폐 상자, 차량 전원 공급 장치 인클로저, 비디오 서버, 무선 플랫폼, GPS/GPRS 모듈, 인버터 인클로저, 간섭 방지 인클로저, CPU 방열판 쉘, 전원 모듈, 산업용 제어 장비 및 기타 중형 전자 장치에 사용하기에 적합합니다.

제품의 장점

01 | 60×33mm 와이드 바디, 중간 높이 디자인

가로 60mm × 세로 33mm의 단면적 크기로 중형 전자 장비에 충분한 포장 공간을 제공합니다.

60mm 너비는 일반적인 52~58mm 사양보다 넓어 더 큰 PCB 레이아웃을 수용하고 더 많은 병렬 기능 모듈 및 인터페이스 설계를 지원하여 다중 채널 입력/출력 레이아웃 요구 사항을 충족합니다. 33mm 높이는 적당한 장치 두께를 유지하면서 충분한 부품 실장 공간을 제공합니다. 33mm 높이는 약 30mm 높이의 전해 커패시터, 소형 변압기, 계전기 및 중간 높이 방열판을 수용할 수 있어 상대적으로 복잡한 회로 시스템의 통합 요구 사항을 지원합니다.

02 | 알루미늄 압출 구조

인클로저 본체는 알루미늄 합금 프로파일 압출로 형성됩니다. 알루미늄 압출 인클로저의 단면 크기는 고정되어 있지만 실제 제품 요구 사항에 따라 길이를 줄일 수 있습니다. 따라서 동일한 사양의 인클로저를 다양한 길이의 PCB 및 전자 모듈에 적용할 수 있습니다. 이 구조는 특히 시리즈 개발이 필요한 전자 제품에 적합합니다.

03 | PCB 실장에 적합

알루미늄 압출 전자 인클로저는 PCB 및 기타 전자 부품 설치를 위해 내부 구조에 따라 해당 장착 슬롯 또는 지지 구조로 설계될 수 있습니다. 내부에는 회로 기판 카드 슬롯이 기본 장착되어 있으며, 별도의 나사 없이 PCB를 직접 삽입 및 고정할 수 있습니다.

04 | CNC 맞춤형 가공 지원

표준 프로필은 시작점일 뿐입니다. Boyan Hardware는 다음을 포함하여 고객 도면에 따라 60×33mm 알루미늄 인클로저에서 CNC 가공을 수행할 수 있습니다.

• 인터페이스 개구부(USB, RJ45, 항공 플러그, BNC 인터페이스, 전원 인터페이스, SMA 안테나 인터페이스 등)
• 나사 구멍 및 위치 지정 구멍
• 나사산 구멍 및 카운터보어 구멍
• 방열 슬롯 및 통풍구
• 스크린 창 열기
• 단추 구멍 및 스위치 구멍
• 장착 구멍 및 벽 장착 구멍
• 홈과 계단
• 모따기
• 기타 사용자 정의 구조

05 | 제품에 맞게 길이 맞춤 가능

60×33mm는 인클로저의 단면적 사양이며, 제품 길이는 실제 장비 치수에 따라 절단될 수 있습니다. 특정 가공 가능 길이는 재료, 표면 처리 및 제품 요구 사항에 따라 확인됩니다.

06 | 효율적인 방열 성능

알루미늄 합금은 열전도율이 우수합니다(열전도율 약 200W/(m·K)). 60mm 와이드 바디 디자인과 넓은 인클로저 공간이 결합되어 내부 전원 장치의 열 방출을 효과적으로 도울 수 있습니다. 파워 모듈, 인버터 등 발열량이 많은 장비의 경우 알루미늄 외장 ​​자체가 효율적인 방열판이다.

07 | 탁월한 전자파 차폐 성능

60×33mm 알루미늄 인클로저는 우수한 전자파 차폐 솔루션 역할을 할 수 있습니다. 알루미늄 합금 소재 자체는 전자파 차폐 성능이 뛰어나고 33mm의 넉넉한 내부 공간과 결합되어 전자파 간섭을 효과적으로 방지할 수 있어 정밀 회로 및 고주파 모듈의 포장 보호에 적합합니다.

08 | 구조와 외관을 결합한 금속 인클로저

알루미늄 합금은 가볍고 구조적 성능이 우수하면서도 자연스러운 금속 질감을 유지합니다. 브러싱, 샌드블래스팅, 아노다이징 등의 표면 처리를 통해 다양한 외관 효과를 얻을 수 있어 전자 장비에 더욱 전문적인 제품 외관을 제공합니다.

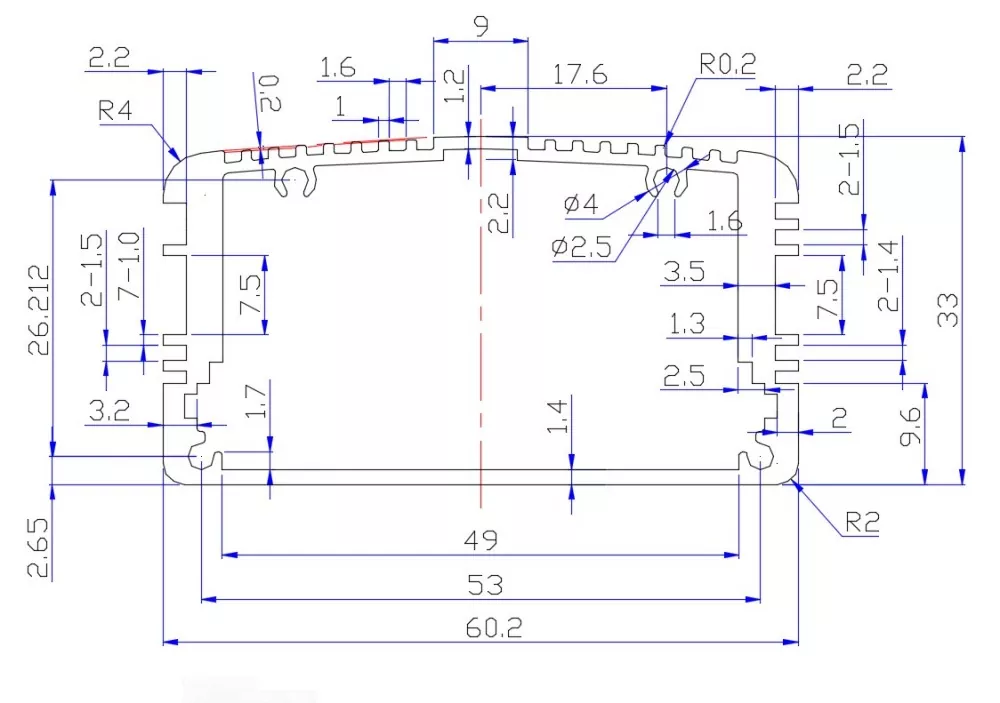

기술 사양

메모: 특정 재료 등급, 벽 두께, 길이 범위, ​​치수 공차 및 표면 처리 색상은 실제 제품 도면 및 주문 요구 사항에 따라 달라집니다.

60×33mm 알루미늄 인클로저는 어떤 제품에 적합합니까?

60×33mm는 와이드 바디 중간 높이 알루미늄 인클로저 범주에 속합니다. 60mm 너비는 더 큰 PCB와 더 많은 병렬 기능 모듈을 수용합니다. 33mm 높이는 더 큰 구성 요소와 중간 방열판을 위한 충분한 내부 수직 공간을 제공합니다. 이 사양은 계측기, 전력 통신, 지하철 엔지니어링, 의료 장비, 전관 방송 시스템 및 기타 산업에서 널리 사용됩니다.

1. 계측기, 미터 및 측정 장비

60×33mm는 계측기 및 계측기 제품에 이상적인 포장 솔루션입니다.

• 계측기 및 계측기 인클로저
• 데이터 수집 장비
• 신호 발생기 인클로저
• 전력 분석기
• 테스트 장비
• 정밀 측정 장비
• 전자 테스트 장비

계측기와 계측기에 60×33mm가 적합한 이유는 무엇입니까? 계측기와 계측기는 일반적으로 신호 처리 회로와 다중 인터페이스를 수용하기 위해 더 넓은 PCB 레이아웃이 필요합니다. 60mm 너비는 충분한 장착 공간을 제공하며, 33mm 높이는 변압기, 계전기 및 중간 높이 구성 요소를 수용할 수 있습니다. 알루미늄 합금 인클로저는 계측기와 계량기를 효과적으로 보호하여 불필요한 외부 환경 요인의 영향을 줄여 서비스 수명을 연장합니다.

2. 전력통신설비

• 전력통신 모듈
• 지하철 엔지니어링 통신 장비
• 신호 변환 모듈
• 통신 기지국 장비
• 데이터 전송 모듈
• 비디오 서버

60×33mm가 전력통신에 적합한 이유는 무엇입니까? 전력 통신 장비는 여러 통신 인터페이스와 처리 회로를 수용하기 위해 더 넓은 PCB 레이아웃이 필요합니다. 60mm 너비는 여러 인터페이스를 나란히 지원하며, 33mm 높이는 전원 모듈과 통신 모듈을 쌓아서 설치할 수 있습니다.

3. GPS/GPRS 모듈 및 위치 추적 장비

• GPS/GPRS 모듈 인클로저
• 차량 GPS 추적기
• 자산 위치 확인 및 추적 장치
• 실외 포지셔닝 모듈
• 무선 플랫폼 단말기

GPS 모듈에 60×33mm가 적합한 이유는 무엇입니까? GPS 추적 장치에는 GPS 모듈, 통신 모듈, 안테나 및 배터리를 수용하기 위해 더 넓은 PCB 레이아웃이 필요합니다. 폭이 60mm로 넉넉한 실장 공간을 제공하고, 높이가 33mm로 고용량 배터리나 복잡한 회로를 수용할 수 있습니다.

4. 전력 모듈

• 스위칭 전원 공급 장치 모듈
• 차량 전원 공급 장치 인클로저
• 인버터 인클로저
• 정류기 알루미늄 하우징
• DC-DC 컨버터 모듈
• 통신용 전원
• AC/DC 전원 공급 장치, 조정된 전원 공급 장치

파워 모듈에 60×33mm가 적합한 이유는 무엇입니까? 전원 모듈은 일반적으로 전해 커패시터(높이가 30mm에 달할 수 있음), 소형 변압기, 방열판과 같은 구성 요소를 수용해야 합니다. 높이가 33mm로 넉넉한 실장 공간을 제공하며, 폭이 60mm로 넓은 PCB 레이아웃을 수용할 수 있습니다.

5. 차폐 박스 및 간섭 방지 애플리케이션

60×33mm 알루미늄 인클로저는 탁월한 전자파 차폐 솔루션 역할을 할 수 있습니다.

• 전자 차폐 상자
• 간섭 방지 장치 인클로저
• 고주파 모듈 차폐
• 정밀회로보호박스
• CPU 방열판 하우징

6. 의료기기

• 의료 장비 인클로저
• 테스트 모듈
• 장비 모듈 모니터링
• 휴대용 의료 기기

7. 산업 제어 및 자동화 모듈

• 산업용 컨트롤러
• 프로그래밍 가능 논리 컨트롤러(PLC) 모듈
• 모션 제어 모듈
• 모터 구동 모듈
• I/O 확장 모듈
• 자동화 제어 장비

8. 전관 방송 및 오디오 장비

• 전관 방송 시스템 장비
• 증폭기 회로
• 오디오 장비

커스터마이징 아이템

표면 처리

아노다이징

아노다이징은 알루미늄 인클로저에 일반적으로 사용되는 표면 처리 방법 중 하나입니다. 알루미늄 표면의 모양과 표면 특성을 변경하고 다양한 색상 효과를 얻을 수 있습니다.

샌드블라스팅

샌드블라스팅은 알루미늄 표면에 균일한 무광택 질감을 형성할 수 있어 산업용 전자 장비 및 계측기 인클로저에 적합합니다.

브러싱

브러싱을 하면 규칙적인 금속 질감이 형성되어 제품이 뚜렷한 알루미늄 합금 금속 질감을 유지할 수 있습니다.

레이저 조각

60×33mm 알루미늄 인클로저의 표면에 다음을 가공할 수 있습니다.

• 심벌 마크
• 제품 모델
• 인터페이스 식별
• 제품번호
• 텍스트와 패턴

실크스크린 인쇄

다양한 색상의 로고, 텍스트 및 기능 식별 가공에 적합합니다.

Boyan 하드웨어를 선택하는 이유는 무엇입니까?

전자기기 제조업체에게 더욱 중요한 것은 공급업체가 실제 제품에 맞게 길이, 엔드 플레이트, 인터페이스 개구부, 스크린 윈도우, 마운팅 홀, 방열 구조, PCB 구조, 표면 처리, 로고 등 지원 가공을 완료할 수 있는지 여부입니다.

Boyan Hardware는 약 10,000m2의 생산 공장 공간을 통해 20년 이상 알루미늄 인클로저 및 알루미늄 섀시 산업에 주력해 맞춤형 알루미늄 인클로저 가공을 제공하고 있습니다.

표준 60×33mm 알루미늄 프로파일부터 CNC 가공으로 완성된 전자 인클로저까지 고객 제품 요구 사항에 따라 가공할 수 있습니다.

60×33mm 알루미늄 산업용 제어 박스 하우징을 찾고 계시다면 PCB 치수, 제품 도면 또는 3D 모델을 보내주세요. 귀사의 제품 구조에 따른 사양, 가공 방법, 맞춤화 계획을 확인하실 수 있습니다.

워크샵 쇼

FAQ

1. 60×33mm 알루미늄 인클로저는 어떤 제품에 적합합니까?

60×33mm는 와이드 바디 중간 높이 알루미늄 인클로저 카테고리에 속합니다. 핵심 응용 분야에는 계측기 및 미터기, 전력 통신 장비, 지하철 엔지니어링 장비, 의료 장비, 전관 방송 시스템, 차폐 상자, 차량 전원 공급 장치 인클로저, 비디오 서버, 무선 플랫폼, GPS/GPRS 모듈, 인버터 인클로저, 간섭 방지 장치 인클로저, CPU 방열판 하우징, 전원 모듈, 산업 제어 장비 등이 포함됩니다. 60mm 너비는 충분한 PCB 레이아웃 공간을 제공하고 33mm 높이는 더 큰 구성 요소를 수용합니다.

2. 인클로저 길이가 60×33mm 인가요?

60×33mm는 인클로저의 단면적 크기(폭×높이)를 나타냅니다. 실제 장비 및 PCB 길이에 따라 제품 길이를 절단할 수 있습니다.

3. 60×33mm 알루미늄 인클로저의 길이를 맞춤 설정할 수 있나요?

예. 알루미늄 압출 인클로저의 길이는 제품 요구 사항에 따라 절단될 수 있습니다. 구체적인 길이는 재질, 표면 처리, 제품 구조 등을 종합적으로 확인해야 합니다.

4. 33mm 높이에 전해 콘덴서를 수용할 수 있나요?

예. 일반적인 전해 콘덴서의 높이는 일반적으로 25~30mm이며 내부 높이는 33mm로 이를 완전히 수용할 수 있습니다. 귀하의 부품 치수에 따라 구체적인 확인이 필요합니다.

5. 33mm 높이에 변압기를 수용할 수 있나요?

예. 33mm 높이로 소형 변압기, 계전기 및 기타 더 큰 구성 요소를 수용할 수 있습니다. 변압기 치수에 따라 구체적인 확인이 필요합니다.

6. 차폐박스는 60×33mm가 적당한가요?

매우 적합합니다. 알루미늄 합금 소재 자체는 전자파 차폐 성능이 뛰어나며, 33mm의 넉넉한 내부 공간은 복잡한 회로 시스템을 수용할 수 있어 전자파 간섭을 효과적으로 방지할 수 있습니다.

7. 파워 모듈에는 60×33mm가 적합한가요?

매우 적합합니다. 전력 모듈은 일반적으로 전해 커패시터 및 변압기와 같은 구성 요소를 수용해야 합니다. 높이가 33mm로 넉넉한 실장 공간을 제공하며, 폭이 60mm로 넓은 PCB 레이아웃을 수용할 수 있습니다.

8. 알루미늄 케이스에 방열 구멍을 만들 수 있나요?

예. Boyuan Hardware는 장비의 열 방출을 돕기 위해 고객 도면에 따라 방열 슬롯, 환기 구멍 및 기타 방열 구조를 가공할 수 있습니다.

9. SMA 안테나 인터페이스를 가공할 수 있습니까?

고객 도면에 따라 해당 인터페이스 위치에서 CNC 가공을 수행할 수 있습니다. 60mm 너비는 여러 인터페이스의 병렬 레이아웃을 수용할 수 있습니다. 특히 가공에 적합한지 여부는 인터페이스 치수 및 인클로저 구조에 따라 확인해야 합니다.

10. 다양한 색상을 선택할 수 있나요?

예. 알루미늄 인클로저는 양극 처리와 같은 공정을 통해 다양한 외관 효과를 얻을 수 있으며 색상은 고객 요구 사항에 따라 임의로 맞춤 설정할 수 있습니다.
