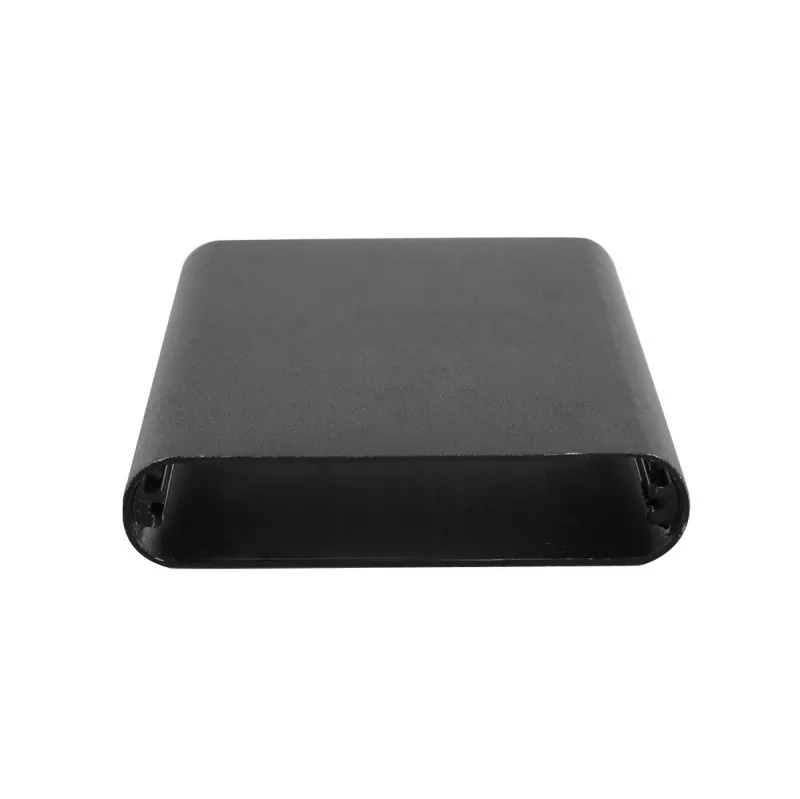

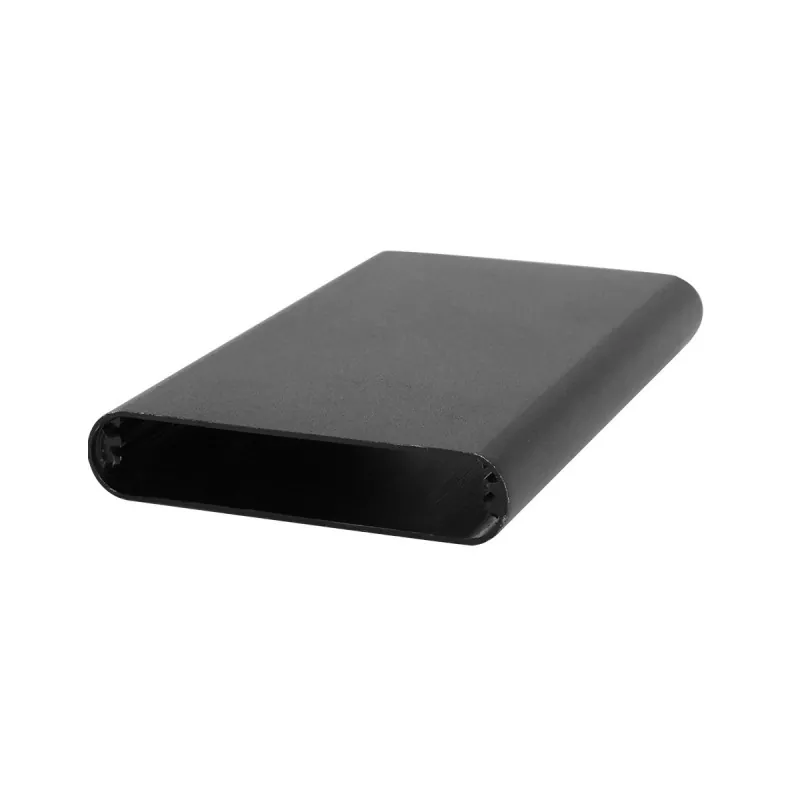

61×13mm 슬림 알루미늄 프로파일 인클로저

61×13mm 슬림형 알루미늄 프로파일 인클로저는 알루미늄 프로파일 압출로 형성되며 본체 단면 크기가 고정되어 있습니다. 장비의 실제 길이에 맞춰 재단이 가능하며, 엔드플레이트, CNC 가공, 기타 보조 공정을 거쳐 최종 조립이 완료됩니다. 알루미늄 압출 전자 인클로저는 PCB 및 기타 전자 부품 설치를 위해 내부 구조에 따라 해당 장착 슬롯 또는 지지 구조로 설계될 수 있습니다. 하우징 내부는 표준 회로 기판 카드 슬롯으로 설계되었으며, 추가 나사 없이 PCB를 직접 삽입하고 고정할 수 있습니다.

플라스틱 상자에 비해 알루미늄 합금 인클로저는 더 나은 구조적 강도와 금속 질감을 가지며 CNC 가공을 통해 인터페이스, 장착 구멍, 나사 구멍 및 슬롯과 같은 맞춤형 구조를 얻을 수 있습니다.

61mm 폭은 더 큰 회로 기판과 다중 채널 인터페이스를 나란히 수용할 수 있는 충분한 PCB 레이아웃 공간을 제공합니다. 13mm의 초박형 높이는 장치에 거의 카드와 같은 프로필을 제공하여 업계에서 가장 얇은 알루미늄 인클로저 사양 중 하나입니다. 이 사양은 특히 LED 조명 모듈, 초박형 전원 어댑터, 디코더, 라우터, 통신 모듈, 드론 액세서리 장비, 휴대용 기기 및 매우 두꺼운 두께가 요구되는 기타 초박형 전자 장치에 적합합니다.

핵심 장점

01 | 61×13mm 초광각 및 초박형 디자인

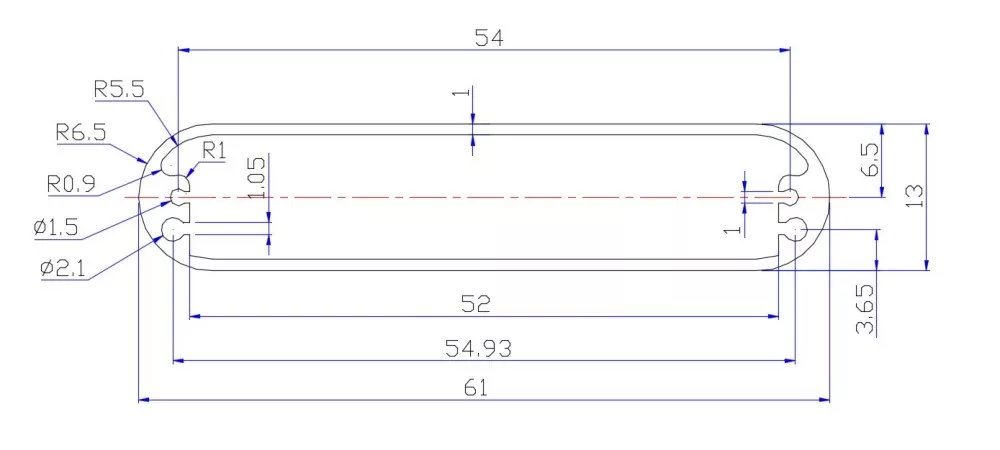

가로 61mm × 세로 13mm의 단면 크기는 초박형 전자 장치를 위한 매우 슬림한 패키징 솔루션을 제공합니다.

61mm 너비는 일반적인 52~58mm 사양보다 넓어 더 큰 PCB 레이아웃을 수용하고 더 많은 병렬 기능 모듈 및 인터페이스 설계를 지원합니다. 13mm의 초박형 높이는 현재 알루미늄 인클로저 업계에서 사용할 수 있는 가장 얇은 사양 중 하나로, 장치에 카드와 같은 초박형 프로파일을 제공하고 제품 품질 인식과 기술적 매력을 크게 향상시킵니다.

02 | LED 조명 모듈에 최적화됨

61×13mm는 LED 조명 모듈의 고전적인 크기 사양입니다. 시중에 나와 있는 많은 LED 비드 모듈(예: 3비드 2835 SMD 모듈)의 표준 크기는 정확히 61×13mm이며, 효율적인 열 방출을 위해 알루미늄 합금 인클로저와 알루미늄 기판을 사용합니다. 높이가 13mm로 매우 얇기 때문에 추가 공간을 차지하지 않고도 LED 모듈을 조명 슬롯, 조명 스트립 또는 조명 장비에 쉽게 내장할 수 있습니다.

03 | 알루미늄 압출 구조

인클로저 본체는 알루미늄 합금 프로파일 압출로 형성됩니다. 알루미늄 압출 인클로저의 단면 크기는 고정되어 있지만 실제 제품 요구 사항에 따라 길이를 줄일 수 있습니다. 따라서 동일한 사양의 인클로저를 다양한 길이의 PCB 및 전자 모듈에 적용할 수 있습니다. 이 구조는 특히 시리즈 개발이 필요한 전자 제품에 적합합니다.

04 | PCB 실장에 적합

알루미늄 압출 전자 인클로저는 PCB 및 기타 전자 부품 설치를 위해 내부 구조에 따라 해당 장착 슬롯 또는 지지 구조로 설계될 수 있습니다. 내부에는 회로 기판 카드 슬롯이 기본 장착되어 있으며, 별도의 나사 없이 PCB를 직접 삽입 및 고정할 수 있습니다.

05 | CNC 맞춤형 가공 지원

표준 프로필은 시작점일 뿐입니다. Boyan Hardware는 다음을 포함하여 고객 도면에 따라 61×13mm 알루미늄 인클로저에서 CNC 가공을 수행할 수 있습니다.

• 인터페이스 개구부(USB, Type-C, DC 전원 인터페이스, 터미널 블록 등)
• 표시등 구멍
• 단추구멍
• 장착 구멍 및 위치 지정 구멍
• 나사산 구멍 및 카운터보어 구멍
• 방열 구조
• 홈과 계단
• 모따기
• 기타 사용자 정의 구조

06 | 제품에 맞게 길이 맞춤 가능

61×13mm는 인클로저의 단면적 사양이며, 제품 길이는 실제 장비 치수에 따라 절단될 수 있습니다. 특정 가공 가능 길이는 재료, 표면 처리 및 제품 요구 사항에 따라 확인됩니다.

07 | 효율적인 방열 성능

알루미늄 합금은 플라스틱의 수십 배에 달하는 약 200W/(m·K)의 열전도율을 가지며, 장치 외부로 빠르게 열을 전도할 수 있습니다. LED 조명 모듈, 전원 어댑터 등 발열이 큰 초박형 장치의 경우 알루미늄 인클로저 자체가 효율적인 방열판 역할을 하여 전자 부품의 수명을 효과적으로 연장합니다.

08 | 가볍고 견고하며 야외 및 모바일 장치에 적합

6063 항공등급 알루미늄으로 제작된 이 제품은 경량 특성(강철의 1/3에 불과한 밀도)과 고강도(최대 180-260MPa의 인장 강도), 뛰어난 내충격성 및 변형 저항성을 결합합니다. 표면은 양극 산화 처리/샌드블라스트 처리되어 내식성과 긁힘 방지 기능을 제공하며 습하고 먼지가 많은 복잡한 환경에 적응할 수 있습니다. 이러한 특성으로 인해 61×13mm 알루미늄 인클로저는 "가벼움 + 견고함"이라는 두 가지 요구 사항을 충족하는 드론, 휴대용 기기 및 기타 실외 모바일 장치에 특히 적합합니다.

09 | 구조와 외관을 결합한 금속 인클로저

알루미늄 합금은 가볍고 구조적 성능이 우수하면서도 자연스러운 금속 질감을 유지합니다. 브러싱, 샌드블래스팅, 아노다이징 등의 표면 처리를 통해 다양한 외관 효과를 얻을 수 있어 초박형 디바이스에 더욱 세련된 제품 질감을 부여합니다.

기술 사양

메모: 특정 재료 등급, 벽 두께, 길이 범위, ​​치수 공차 및 표면 처리 색상은 실제 제품 도면 및 주문 요구 사항에 따라 달라집니다.

이 알루미늄 인클로저는 어떤 제품에 적합합니까?

61×13mm는 초광각 및 초박형 알루미늄 인클로저 범주에 속합니다. 61mm 폭은 더 큰 PCB와 더 많은 병렬 기능 모듈을 수용합니다. 13mm 높이로 카드 같은 초박형 프로필을 구현합니다. 13mm의 초박형 높이는 이 사양의 핵심 기능으로 업계에서 가장 얇은 알루미늄 인클로저 중 하나입니다.

1. LED 조명 모듈

61×13mm는 LED 조명 모듈 분야에서 매우 고전적인 크기 사양입니다.

• LED 비드 모듈(예: 3비드 2835 SMD 모듈)
• LED 스트립 컨트롤러
• LED 드라이버 전원 모듈
• 스마트 조명 제어 모듈
• 상업용 조명 스트립 인클로저
• 장식 조명 알루미늄 채널 인클로저

LED 조명 모듈에 61×13mm가 적합한 이유는 무엇입니까? 시중에 나와 있는 많은 LED 비드 모듈의 표준 크기는 정확히 61×13mm입니다. LED 모듈은 알루미늄 합금 인클로저와 알루미늄 기판을 사용하며, 알루미늄 합금의 높은 열 전도성을 활용하여 LED 칩에서 발생하는 열을 빠르게 전도합니다. 13mm의 초박형 높이 덕분에 추가 공간을 차지하지 않고도 모듈을 라이트 슬롯, 라이트 스트립 또는 다양한 조명 장비에 쉽게 내장할 수 있습니다. 특히 엄격한 설치 두께 요구 사항이 있는 상업용 조명, 가정용 조명 및 장식 조명 시나리오에 적합합니다.

2. 초박형 전원 어댑터

• 초박형 전원 어댑터 인클로저
• 스위칭 전원 공급 장치 모듈
• LED 드라이버 전원 공급 장치
• 고속 충전 모듈 인클로저
• DC-DC 변환 모듈

초박형 전원 공급 장치에 61×13mm가 적합한 이유는 무엇입니까? 61mm 너비는 넓은 PCB와 다양한 부품 레이아웃을 수용할 수 있으며, 13mm 초박형 높이는 전원 어댑터에 카드 같은 초박형 프로파일을 제공하여 휴대성과 심미성을 향상시킵니다. 알루미늄 합금 인클로저는 전원 장치의 열 방출을 도와 전원 공급 장치의 서비스 수명을 연장합니다.

3. 통신모듈 및 네트워크 장비

• 라우터 인클로저
• 통신 모듈
• 무선 플랫폼
• 신호 변환 모듈
• 데이터 전송 모듈

통신 모듈에 61×13mm가 적합한 이유는 무엇입니까? 통신 모듈에는 RF 회로와 다중 인터페이스를 수용하기 위해 더 넓은 PCB 레이아웃이 필요합니다. 61mm 너비는 넉넉한 장착 공간을 제공하며, 13mm 초박형 높이는 장비 내부에 숨기거나 벽에 장착하는 데 적합합니다. 알루미늄 합금 소재는 우수한 전자파 차폐 성능을 제공하여 전자파 간섭을 효과적으로 방지합니다.

4. 디코더 및 오디오-비디오 장비

• 디코더 알루미늄 인클로저
• 오디오 디코딩 모듈
• 비디오 신호 변환기
• HDMI 스위처 인클로저
• 증폭기 회로 모듈

디코더에 61×13mm가 적합한 이유는 무엇입니까? 디코더에는 디코딩 칩과 다중 인터페이스를 수용하기 위해 더 넓은 PCB 레이아웃이 필요하며, 61mm 너비는 이러한 요구 사항과 완벽하게 일치합니다. 13mm의 초박형 디자인을 통해 디코더를 다양한 오디오-비디오 시스템에 쉽게 통합할 수 있으며, 알루미늄 합금 인클로저는 디코딩 칩이 열을 발산하는 데 도움을 주어 안정적인 장기간 작동을 보장합니다.

5. 드론 및 휴대용 기기

• 드론 액세서리 장비
• 휴대용 장비 인클로저
• 휴대용 테스트 장비
• 실외 모니터링 터미널

61×13mm가 드론과 휴대용 기기에 적합한 이유는 무엇입니까? 드론과 휴대용 장비는 무게와 강도가 매우 까다롭습니다. 알루미늄 합금 밀도는 강철의 1/3에 불과한 반면 인장 강도는 180-260MPa에 도달할 수 있습니다. "가벼움 + 견고한" 특성은 이러한 모바일 장치의 포장 요구 사항과 완벽하게 일치합니다. 13mm의 초박형 두께는 바람 저항과 장치 부피를 줄여 공중 및 휴대용 시나리오에 적합합니다.

6. 산업 제어 섀시 및 산업 장비

• 산업용 제어 섀시 지원 모듈
• 산업용 컨트롤러 모듈
• 센서 모듈
• 데이터 수집 터미널

산업용 제어 모듈에 61×13mm가 적합한 이유는 무엇입니까? 산업용 제어 장비는 제한된 공간에 여러 기능 모듈을 통합해야 합니다. 61mm 폭은 넉넉한 PCB 레이아웃 공간을 제공하며, 13mm의 초박형 두께는 제어 캐비닛 내부의 좁은 공간에 설치하기에 적합합니다.

7. 차폐 박스 및 간섭 방지 애플리케이션

61×13mm 알루미늄 인클로저는 우수한 전자파 차폐 솔루션 역할을 할 수 있습니다.

• 전자 차폐 상자
• 간섭 방지 장치 인클로저
• 고주파 모듈 차폐
• 정밀회로보호박스

알루미늄 합금 소재 자체는 전자파 차폐 성능이 우수하며 13mm 초박형 디자인은 엄격한 두께 요구 사항이 있는 차폐 시나리오에 적합합니다.

사용자 정의 가능한 매개변수

표면 처리

아노다이징

아노다이징은 알루미늄 인클로저에 일반적으로 사용되는 표면 처리 방법 중 하나입니다. 알루미늄 표면의 모양과 표면 특성을 변경하고 다양한 색상 효과를 얻을 수 있습니다.

샌드블라스팅

샌드블라스팅은 알루미늄 표면에 균일한 무광택 질감을 형성할 수 있어 산업용 전자 장비 및 계측기 인클로저에 적합합니다.

브러싱

브러싱을 하면 규칙적인 금속 질감이 형성되어 제품이 뚜렷한 알루미늄 합금 금속 질감을 유지할 수 있습니다.

레이저 조각

61×13mm 알루미늄 인클로저의 표면에 다음을 가공할 수 있습니다.

• 심벌 마크
• 제품 모델
• 인터페이스 식별
• 제품번호
• 텍스트와 패턴

실크스크린 인쇄

다양한 색상의 로고, 텍스트 및 기능 식별 가공에 적합합니다.

맞춤형 지원

우리는 61×13mm 슬림 알루미늄 프로파일 인클로저를 생산할 뿐만 아니라 고객 제품 구조에 따라 맞춤화할 수도 있습니다.

고객은 다음 사항만 제공하면 됩니다.

2D 도면 / 3D 모델 / 실물 샘플 / 제품 치수

그런 다음 실제 제품 요구 사항에 따라 가공 평가를 수행할 수 있습니다.

표준 프로파일로는 직접 만족할 수 없는 제품의 경우 후속 CNC 가공을 통해 맞춤화가 가능합니다.

예를 들어:

인터페이스 개구부 + 표시등 구멍 + 단추 구멍 + 방열 슬롯 + 장착 구멍 + 홈 + 계단 + 로고

모두 고객 도면에 따라 가공할 수 있습니다.

워크샵 쇼

FAQ

1. 이 알루미늄 인클로저는 어떤 제품에 적합합니까?

61×13mm는 초광각 및 초박형 알루미늄 인클로저 범주에 속합니다. 핵심 응용 분야에는 LED 조명 모듈, 초박형 전원 어댑터, 디코더, 라우터, 통신 모듈, 드론 액세서리 장비, 휴대용 기기, 산업용 제어 모듈 등이 포함됩니다. 61mm 너비는 충분한 PCB 레이아웃 공간을 제공하고 13mm 초박형 높이는 극한의 두께 요구 사항을 가진 초박형 장치에 적합합니다.

2. 인클로저 길이가 61×13mm 인가요?

61×13mm는 인클로저의 단면적 크기(폭×높이)를 나타냅니다. 실제 장비 및 PCB 길이에 따라 제품 길이를 절단할 수 있습니다.

3. 알루미늄 인클로저의 길이를 맞춤 설정할 수 있나요?

예. 알루미늄 압출 인클로저의 길이는 제품 요구 사항에 따라 절단될 수 있습니다. 구체적인 길이는 재질, 표면 처리, 제품 구조 등을 종합적으로 확인해야 합니다.

4. LED 조명모듈에 적합한가요?

매우 적합합니다. 시중에 나와 있는 많은 LED 비드 모듈의 표준 크기는 정확히 61×13mm입니다. 알루미늄 합금 인클로저는 뛰어난 방열 성능을 제공하며 13mm의 초박형 높이는 조명 슬롯 및 조명 장비에 내장하기에 적합합니다.

5. 13mm 높이에 PCB를 수용할 수 있나요?

예. 13mm 높이는 표준 1.6mm 두께의 PCB 및 표면 실장 구성 요소를 수용하도록 정밀하게 설계되었습니다. PCB 두께와 부품 높이에 따라 구체적인 확인이 필요합니다.

6. 실외 장비에 적합한가요?

예. 6063 항공등급 알루미늄으로 제작되어 가볍고 튼튼합니다. 표면은 부식 방지 및 긁힘 방지를 위해 양극 산화 처리되어 습하고 먼지가 많으며 기타 복잡한 환경에 적응할 수 있으며 드론 및 휴대용 기기에 대한 "경량 + 견고함"이라는 이중 요구 사항을 충족합니다.

7. 알루미늄 케이스에 방열 구멍을 만들 수 있나요?

예. Boyuan Hardware는 장비의 열 방출을 돕기 위해 고객 도면에 따라 방열 슬롯, 환기 구멍 및 기타 방열 구조를 가공할 수 있습니다.

8. 61×13mm가 내 PCB에 적합하지 않으면 어떻게 되나요?

PCB 치수, 제품 구조 또는 3D 모델을 보내실 수 있습니다. Boyan Hardware는 61×13mm 사양이 실제 치수에 적합한지 확인하는 데 도움을 주며, 다른 알루미늄 프로파일 사양을 선택하거나 맞춤형 가공을 수행할 수도 있습니다.
