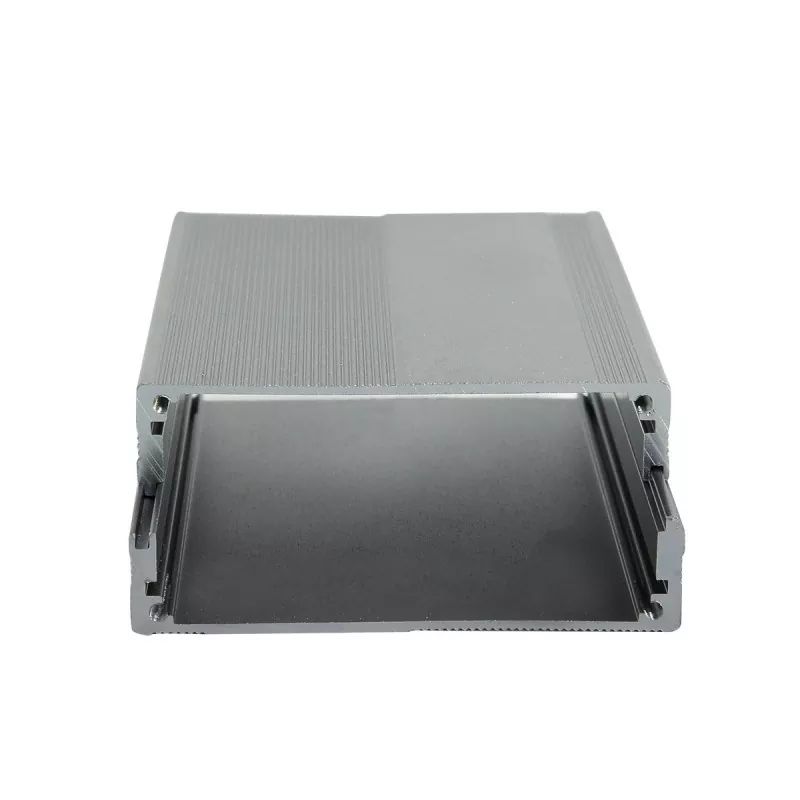

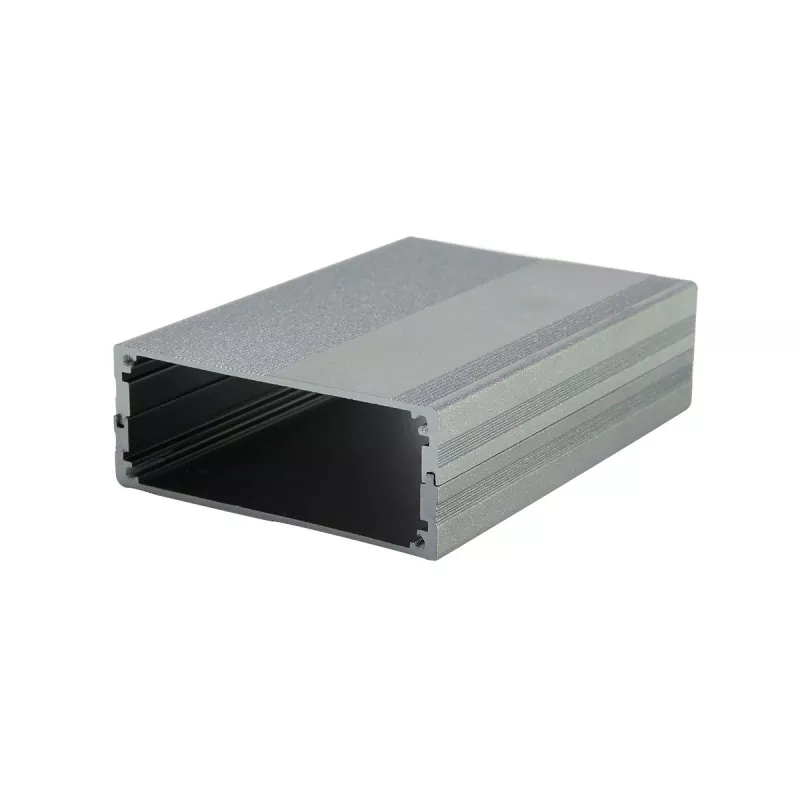

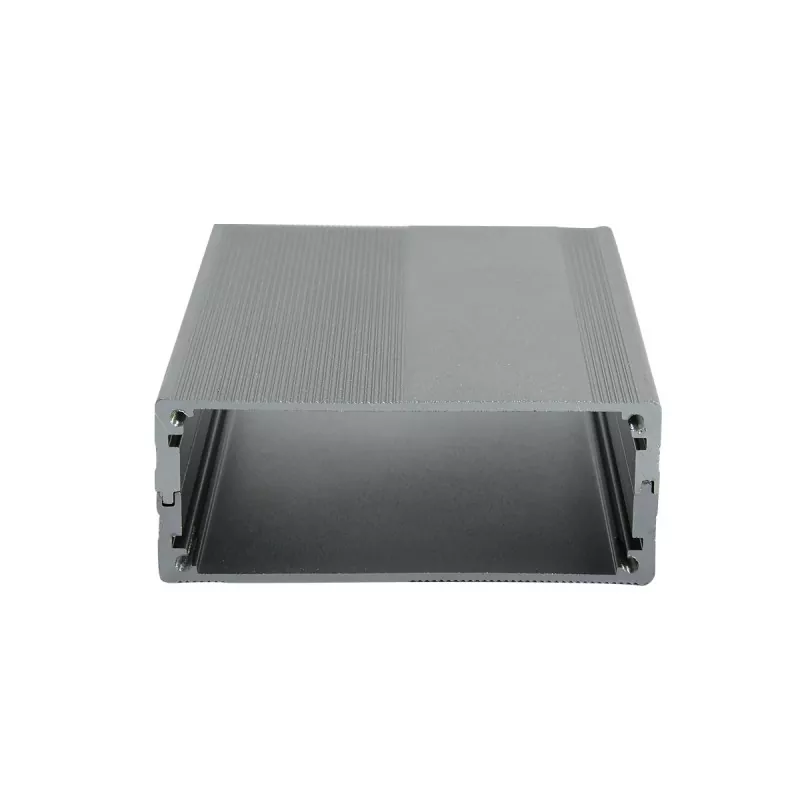

69×27mm 알루미늄 의료용 전원 공급 장치 및 컨트롤러 인클로저

Boyuan 69×27mm 알루미늄 인클로저는 알루미늄 합금 프로파일 압출로 형성된 와이드 바디, 중간 높이 전자 장치 하우징으로 외부 단면 크기는 69mm(너비) × 27mm(높이)이며 길이는 실제 장비 요구 사항에 따라 임의로 맞춤 설정할 수 있습니다.

69×27mm 알루미늄 의료용 전원 공급 장치 및 컨트롤러 인클로저는 알루미늄 프로파일 압출로 형성되며 본체 단면 크기가 고정되어 있습니다. 장비의 실제 길이에 맞춰 재단이 가능하며, 엔드플레이트, CNC 가공, 기타 보조 공정을 거쳐 최종 조립이 완료됩니다. 하우징 내부는 표준 회로 기판 카드 슬롯으로 설계되었으며, 추가 나사 없이 PCB를 직접 삽입하고 고정할 수 있습니다.

Boyan Hardware는 약 10,000m2의 생산 공장 공간에서 20년 이상 알루미늄 인클로저 및 알루미늄 섀시 제조에 주력해 왔으며 고객 도면, 샘플 또는 크기 요구 사항에 따라 맞춤형 알루미늄 인클로저 가공을 제공할 수 있습니다.

핵심 장점

01 | 27mm 높이: 임계 3mm 24mm 이상

시중에 판매되는 일반적인 와이드 알루미늄 인클로저의 높이는 대부분 24mm입니다. 69×27mm는 69mm 폭을 유지하면서 높이를 27mm로 높였습니다. 이 추가 3mm는 사소해 보일 수 있지만 약 25mm 높이의 전해 커패시터, 소형 변압기 및 계전기와 같은 구성 요소를 수용하는 등 상당한 차이를 가져옵니다. 약간 더 높은 부품을 수용해야 하는 의료용 전원 공급 장치 및 산업용 컨트롤러와 같은 장비의 경우 27mm는 슬림한 외관과 기능적 완성도의 균형을 이루는 "황금 높이"입니다.

02 | 의료용 전원 공급 장치 및 컨트롤러 시나리오에 적합

69×27mm는 의료용 전원 공급 장치 인클로저, 의료 기기 컨트롤러, 회로 기판 하우징 및 유사한 시나리오 시장에서 성숙하게 적용되었습니다. 의료 장비에는 전자기 호환성 및 열 방출에 대한 엄격한 요구 사항이 있습니다. 알루미늄 합금 소재는 자연적인 전자기 차폐 및 열 방출 이점을 제공하므로 의료 전자 장비에 이상적인 하우징 선택입니다.

03 | 알루미늄 압출 구조, 유연한 길이 맞춤화

인클로저 본체는 단면 크기가 고정된 6063-T5 압출 알루미늄 프로파일을 사용하며 길이는 실제 요구 사항에 따라 임의로 절단할 수 있습니다. 동일한 프로파일을 다양한 길이의 PCB에 적용할 수 있으므로 시리즈 제품 개발이 용이해집니다.

04 | 표준 PCB 카드 슬롯, 효율적인 조립

내부에는 회로 기판 카드 슬롯이 기본 장착되어 있으며, 추가 나사 없이 PCB를 직접 삽입 및 고정할 수 있어 조립 효율성이 크게 향상됩니다.

05 | CNC 정밀 가공 지원

표준 프로파일을 기반으로 CNC 2차 가공을 수행할 수 있습니다.

• 인터페이스 개구부(USB, RJ45, 항공 플러그, 전원 인터페이스 등)
• 나사 구멍, 나사 구멍, 카운터보어 구멍
• 방열 슬롯, 통풍구
• 단추 구멍, 표시등 구멍
• 스크린 창 열기
• 로고 레이저 조각, 실크스크린 인쇄

06 | 알루미늄 방열, 장비 수명 연장

알루미늄 합금은 약 200W/(m·K)의 열전도율을 갖고 있어 내부 전원 장치의 열을 빠르게 전도할 수 있으며, 특히 의료용 전원 공급 장치 및 LED 드라이버와 같이 일정량의 발열이 있는 장비에 적합합니다.

07 | IP54 보호, 다양한 환경에 적응

69×27mm 알루미늄 인클로저는 IP54 보호 수준, 방진 및 방수 기능을 제공하며 의료, 산업, 실외 및 기타 사용 시나리오에 적합합니다.

08 | 전자기 차폐, 간섭 방지

알루미늄 합금 자체는 전자파 차폐 성능이 뛰어나 외부 전자파 간섭이 정밀 회로에 영향을 미치는 것을 효과적으로 방지합니다.

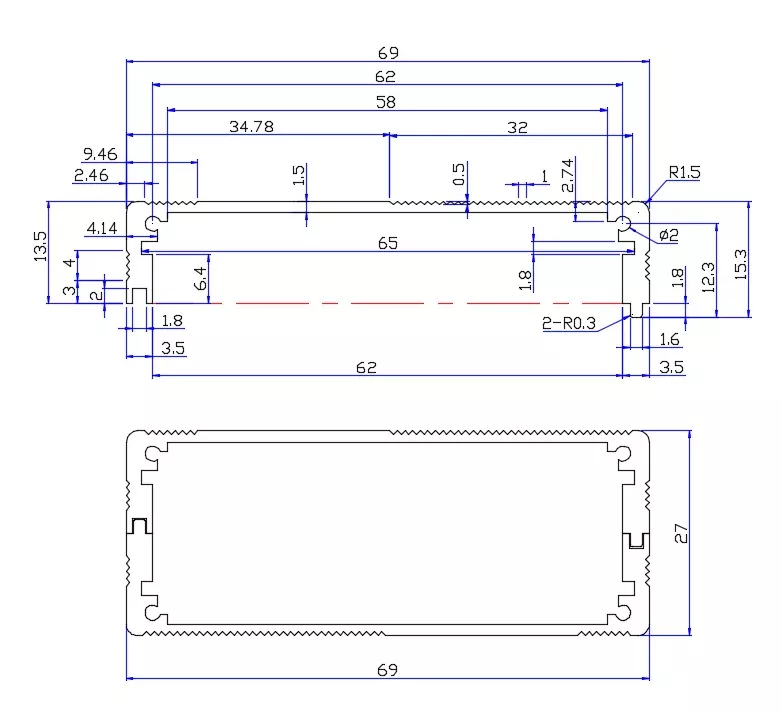

기술 사양

일반적인 애플리케이션 시나리오

1. 의료용 전원 공급 장치 및 의료 기기 컨트롤러

이것이 69×27mm의 가장 핵심적이고 차별화된 적용방향이다.

69×27mm는 의료용 전원 공급 장치 및 컨트롤러를 위한 성숙한 하우징 사양으로 시장에서 검증되었습니다. 의료용 전원 공급 장치는 일반적으로 필터 커패시터(높이가 25mm에 달할 수 있음), 변압기 및 방열판을 수용해야 합니다. 27mm 높이는 24mm보다 더 넓은 장착 공간을 제공합니다. 알루미늄 합금 하우징은 우수한 전자기 차폐 성능을 제공하여 의료 장비의 EMC 요구 사항을 충족하는 반면, 알루미늄 소재는 세척 및 소독이 용이하여 의료 장비의 위생 표준을 준수합니다.

적용 가능한 제품: 의료 스위칭 전원 공급 장치, 의료 기기 제어 보드, 모니터 모듈, 테스트 장비 하우징.

2. 산업용 전력 모듈 및 LED 드라이버

69×27mm 알루미늄 의료용 전원 공급 장치 및 컨트롤러 인클로저는 전원 모듈 및 LED 드라이버 분야에서 널리 사용됩니다. 전력 모듈은 전력 장치와 다중 인터페이스를 수용하기 위해 더 넓은 PCB 레이아웃이 필요합니다. 69mm 너비는 충분한 라우팅 공간을 제공합니다. 27mm 높이는 전해 커패시터와 방열판을 수용할 수 있습니다. 알루미늄 합금 인클로저는 전원 장치의 열을 효율적으로 방출하여 전원 공급 장치의 서비스 수명을 연장합니다.

적용 가능한 제품: 스위칭 전원 공급 장치 모듈, LED 드라이버 전원 공급 장치, 산업용 전원 어댑터, DC-DC 변환기.

3. GPS 모듈 및 위치 추적 장비

69×27mm는 GPS 모듈 및 위치 추적 장비 인클로저에 자주 사용됩니다. GPS 장치에는 GPS 칩, 통신 모듈, 안테나 및 배터리를 수용해야 합니다. 69mm 너비는 충분한 PCB 공간을 제공하며, 27mm 두께는 고용량 배터리를 수용할 수 있습니다.

적용 가능한 제품: GPS/GPRS 모듈, 차량 GPS 추적기, 자산 위치 확인 장치, 실외 위치 확인 모듈.

4. 계측기 및 산업 제어

알루미늄 압출 인클로저는 계측기, 전자, 통신, 자동화, 산업 제어 및 기타 산업에서 널리 사용됩니다. 69×27mm의 와이드 바디 중간 높이 디자인은 계측기 제품의 대형 화면 디스플레이 요구 사항을 충족하고 제어 회로 및 전원 모듈을 수용할 수 있는 충분한 내부 공간을 제공합니다.

적용 가능한 제품: 계측기 및 미터 인클로저, 산업용 컨트롤러, PLC 모듈, 데이터 수집 모듈, 자동화 제어 장비.

5. 차폐 박스 및 간섭 방지 애플리케이션

알루미늄 합금 소재의 전자파 차폐 성능으로 인해 69×27mm는 정밀 회로 차폐 상자에 이상적인 선택입니다. 27mm의 넉넉한 내부 공간은 복잡한 회로 시스템을 수용할 수 있어 전자기 간섭을 효과적으로 방지할 수 있습니다.

적용 가능한 제품: 전자 차폐 상자, 간섭 방지 장치 인클로저, 고주파 모듈 차폐, 정밀 회로 보호 상자.

69×27mm vs 69×24mm: 어떻게 선택하나요?

간단히 말해서, 귀하의 장치가 약 25mm 크기의 전해 커패시터, 소형 변압기 또는 계전기를 수용해야 하는 경우 69×27mm를 선택하십시오. 얇은 제어판이나 디지털 기기라면 69×24mm면 충분합니다.

맞춤형 콘텐츠

워크샵 쇼

FAQ

1. 69×27mm와 69×24mm의 차이점은 무엇인가요?

27mm는 24mm보다 높이가 3mm 더 높고, 내부 공간도 넉넉하며, 높이 약 25mm의 전해 콘덴서, 소형 트랜스포머, 릴레이 등의 부품을 수용할 수 있습니다. 69×27mm는 약간 더 큰 부품이 필요한 의료용 전원 공급 장치 및 컨트롤러와 같은 장비에 더 적합합니다.

2. 69×27mm가 의료용 전원에 적합한가요?

매우 적합합니다. 69×27mm 알루미늄 의료용 전원 공급 장치 및 컨트롤러 인클로저는 의료용 전원 공급 장치 및 컨트롤러를 위한 성숙한 하우징 사양으로 시장에서 검증되었습니다. 알루미늄 합금 소재는 우수한 전자파 차폐 및 방열 성능을 제공합니다.

3. 이 크기에 전해 콘덴서를 수용할 수 있나요?

예. 일반적인 전해 콘덴서의 높이는 일반적으로 22-25mm이며 내부 높이는 27mm로 완전히 수용할 수 있습니다. 귀하의 부품 치수에 따라 구체적인 확인이 필요합니다.

4. 인클로저 길이는 69×27mm인가요?

69×27mm는 단면적(폭×높이)을 나타냅니다. 길이는 요구사항에 따라 임의로 절단될 수 있습니다.

5. 스크린 창 개구부를 가공할 수 있나요?

예. LED 디지털 튜브 창, LCD 액정 스크린 창, 표시등 구멍 등을 가공할 수 있습니다.

6. Boyan Hardware는 공장인가요, 아니면 상인인가요?

후이저우에 약 10,000평방미터의 공장 공간을 보유한 제조업체로, 20년 이상의 알루미늄 인클로저 제조 경험과 도면을 통한 맞춤형 가공 지원을 제공합니다.
