전자 장치용 34.9mm 로우 프로파일 알루미늄 압출 섀시

전자 장치용 34.9mm 로우 프로파일 알루미늄 압출 섀시는 알루미늄 프로파일 구조를 채택합니다. 섀시 높이는 34.9mm로 고정되어 있으며 길이와 너비는 PCB 치수, 내부 부품 레이아웃 및 장비 설치 요구 사항에 따라 맞춤 설정할 수 있습니다.

섀시 내부에는 PCB 카드 슬롯과 장착 홈이 있어 PCB 위치 지정, 내부 모듈 장착 및 구조적 고정에 사용할 수 있습니다. 알루미늄 프로파일 자체에는 특정 방열 기능이 있으며 제품 구조와 결합하여 방열 공간을 제공합니다.

높이가 낮은 초박형 섀시에 비해 높이가 34.9mm로 로우 프로파일을 유지하는 동시에 PCB, 인터페이스 및 내부 전자 부품을 위한 더 넉넉한 실장 공간을 제공하므로 컴팩트한 크기와 내부 실장 공간 간의 균형이 필요한 전자 장비에 적합합니다.

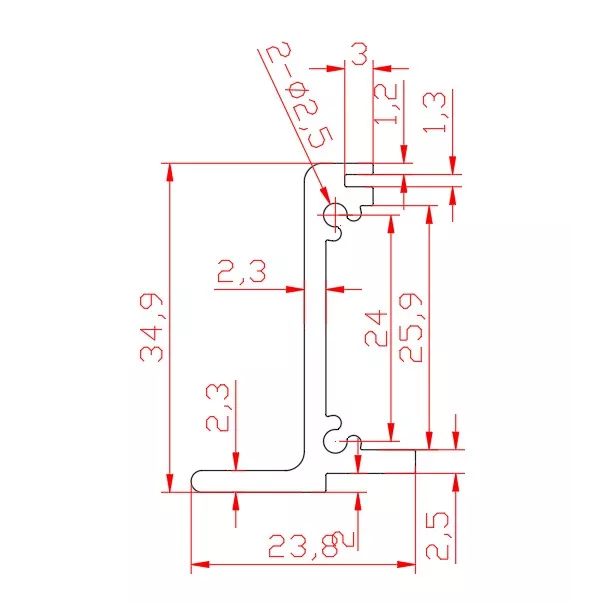

제품 구조

디자인 장점

1. 로우 프로파일 전자 장치에 적합한 34.9mm 고정 높이

34.9mm는 상대적으로 낮은 섀시 높이로 장비가 차지하는 전체 공간을 줄일 수 있습니다.

일반 높이의 전자 섀시에 비해 이 로우 프로파일 구조는 장치 두께, 장착 높이 또는 전체 부피에 대한 요구 사항이 있는 애플리케이션에 더 적합합니다.

2. 장비 요구 사항에 맞게 길이와 너비를 맞춤 설정할 수 있습니다.

제품 높이는 34.9mm로 고정되어 있으나, 길이와 너비는 고정된 치수가 아닙니다.

적절한 길이와 너비는 다음 사항에 따라 결정될 수 있습니다.

• PCB 치수
• 구성 요소 레이아웃
• 인터페이스 수
• 내부 장착 위치
• 전체 장비 치수
• 장착 공간

따라서 동일한 34.9mm 프로파일 구조를 다양한 크기의 전자 장치에 사용할 수 있습니다.

3. 편리한 회로 기판 장착을 위한 내장형 PCB 카드 슬롯

섀시 내부에는 PCB 위치 지정 및 장착에 사용할 수 있는 카드 슬롯 구조가 제공됩니다.

PCB를 고정하기 위해 나사 포스트에만 의존하는 것에 비해 카드 슬롯 구조를 사용하면 PCB를 섀시 내부 구조를 따라 배치할 수 있어 내부 레이아웃을 깔끔하게 유지하는 데에도 도움이 됩니다.

4. 내부 장착 홈으로 모듈형 레이아웃이 용이합니다.

내부 장착 홈은 다음과 같은 다양한 내부 구조 부품을 장착하는 데 사용할 수 있습니다.

• PCB
• 장착 브래킷
• 전자 모듈
• 부품 고정

제한된 높이 내에 여러 구성 요소를 배치해야 하는 장비의 경우 장착 홈을 통해 보다 유연한 내부 구조 설계를 제공할 수 있습니다.

5. 알루미늄 프로파일 구조는 구조적 강도와 열 방출의 균형을 유지합니다.

알루미늄 프로파일 섀시 본체는 내부 전자 부품을 보호하는 데 사용될 뿐만 아니라 안정적인 구조적 지지를 제공합니다.

알루미늄은 열전도율이 좋고 프로파일 자체의 구조와 결합되어 일정한 방열 성능이 필요한 전자 장비에 사용할 수 있습니다.

6. 전면 및 후면 패널은 CNC 가공 가능

전면 및 후면 패널은 최종 장치 인터페이스 레이아웃에 따라 가공될 수 있습니다. 예:

• USB 인터페이스 구멍
• 전원 인터페이스 구멍
• 통신 인터페이스 구멍
• 표시등 구멍
• 단추구멍
• 장착 구멍
• 기타 특수한 모양의 개구부

이를 통해 섀시는 특정 전자 장치의 인터페이스 레이아웃과 일치할 수 있습니다.

기술 사양

적용분야

1. 소규모 데이터 수집 장치

PCB, 인터페이스 및 데이터 수집 모듈을 설치해야 하는 소형 전자 장치에 적합합니다.

로우 프로파일 34.9mm 구조는 전체 장치 볼륨을 제어하는 ​​데 도움이 되며, 맞춤형 길이와 너비는 PCB 및 인터페이스 레이아웃에 따라 조정될 수 있습니다.

2. 통신 및 인터페이스 모듈

통신 인터페이스, 신호 변환, 연결형 전자 모듈에 적합합니다.

전면 및 후면 패널은 인터페이스 수와 유형에 따라 CNC 가공이 가능하며 내부 카드 슬롯은 PCB 위치 지정에 사용할 수 있습니다.

3. 임베디드 전자 장치

장비 내부, 제어 캐비닛 또는 기타 제한된 공간에 설치해야 하는 전자 모듈의 경우 로우 프로파일 섀시를 사용하면 장착 공간 요구 사항을 줄일 수 있습니다.

4. 산업용 전자 모듈

제어 모듈, 인터페이스 모듈, 데이터 처리 모듈 등 독립적인 섀시 보호가 필요한 일부 소형 산업용 전자 모듈에 적합합니다.

5. IoT와 스마트 전자기기

PCB, 통신 모듈, 인터페이스를 소형 섀시에 통합해야 하는 전자 장치의 경우 34.9mm 높이로 장치 크기와 내부 공간 간의 균형을 이룰 수 있습니다.

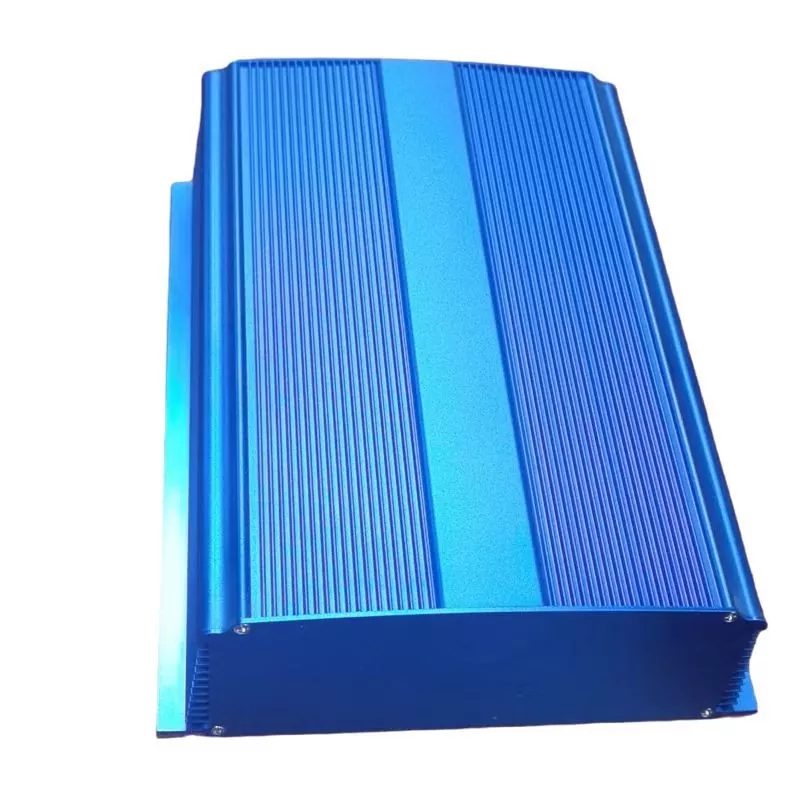

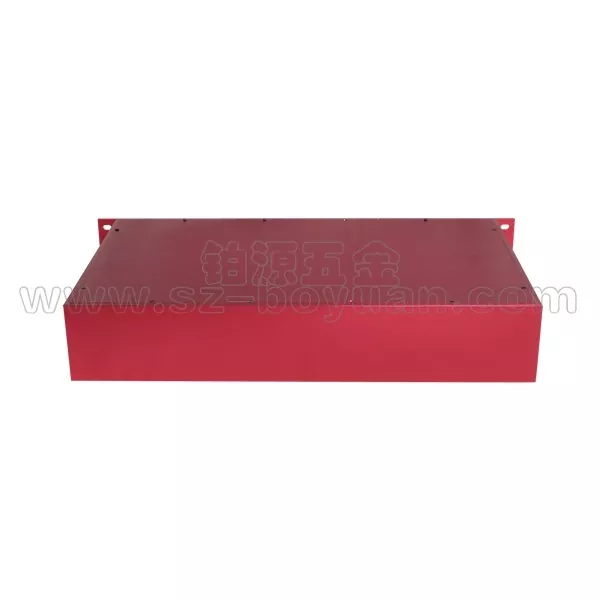

맞춤형 아이템

생산 과정

고객이 치수/도면 제공

↓

34.9mm 고정 높이 및 길이/너비 치수 확인

↓

PCB, 인터페이스 및 내부 장착 요구 사항 확인

↓

알루미늄 프로파일 가공

↓

길이 절단

↓

3축 CNC 가공

↓

전면 및 후면 패널 가공

↓

표면 처리

↓

부품검사

↓

섀시 조립

↓

완제품 검사

↓

포장 및 배송

제조상의 이점

20년 이상의 알루미늄 제품 제조 경험

Boyan Hardware는 알루미늄 프로파일 섀시, 알루미늄 인클로저, CNC 가공 부품 및 기타 제품의 생산 경험을 바탕으로 20년 이상 알루미늄 제품 및 알루미늄 프로파일 관련 제품 제조에 깊이 관여해 왔습니다.

대략. 10,000㎡ 생산현장

공장 생산 면적은 약 10,000㎡이며, 알루미늄 제품 가공, CNC 가공, 드릴링, 태핑, 표면 처리, 조립, 검사가 가능합니다.

대략. 기존 금형 300세트

회사는 다양한 사양의 알루미늄 프로파일 제품의 생산 및 개발에 사용할 수 있는 약 300개 세트의 기존 금형을 보유하고 있습니다.

3축 CNC 가공

현재는 3축 CNC 가공이 주로 사용되고 있으며, 제품 도면에 따라 샤시 패널 및 프로파일의 드릴링, 태핑, 오프닝 등의 가공을 완료할 수 있습니다.

품질검사

생산 중에 다음을 포함하여 제품 요구 사항에 따라 해당 검사를 수행할 수 있습니다.

• 원자재 및 프로파일 외관 검사
• 길이 치수 검사
• CNC 가공 치수 검사
• 구멍 위치 검사
• 실 검사
• 패널 외관 검사
• 표면처리 외관검사
• 조립검사
• 완제품 외관검사

명시적인 치수 공차 요구 사항이 있는 제품의 경우 고객 도면 및 기술 요구 사항에 따라 검사를 수행할 수 있습니다.

워크샵 쇼

FAQ

Q1. 전자 장치용 34.9mm 로우 프로파일 알루미늄 압출 섀시의 높이를 맞춤 설정할 수 있나요?

해당 모델의 높이는 34.9mm로 고정되어 있습니다. 길이와 너비는 장비 요구 사항에 따라 맞춤 설정할 수 있습니다.

Q2. 길이와 너비를 맞춤 설정할 수 있나요?

예. 길이와 너비는 PCB 크기, 구성 요소 레이아웃, 인터페이스 요구 사항 및 설치 공간에 따라 조정될 수 있습니다.

Q3. 섀시에 PCB를 수용할 수 있습니까?

예. 알루미늄 압출 구조에는 PCB 위치 지정 및 설치를 위한 내부 PCB 슬롯이 포함되어 있습니다.

Q4. 전면 및 후면 패널을 맞춤 설정할 수 있나요?

예. 패널은 필요한 인터페이스, 장착 구멍, 표시기 개구부 및 기타 기능에 따라 CNC 가공될 수 있습니다.

Q5. 장착 구멍과 나사 구멍을 추가할 수 있나요?

예. 제품 도면에 따라 장착 구멍, 드릴 구멍, 나사 구멍을 가공할 수 있습니다.

Q6. 섀시에 방열 구조가 있습니까?

예. 알루미늄 압출 구조는 방열 경로를 제공하며 내부 구성 요소 레이아웃을 중심으로 설계할 수 있습니다.
