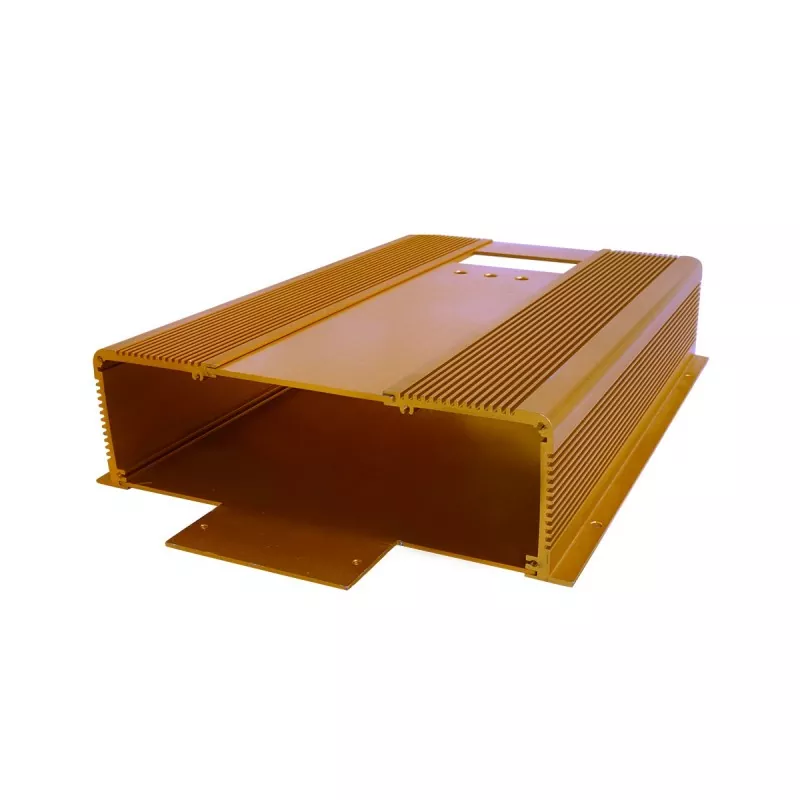

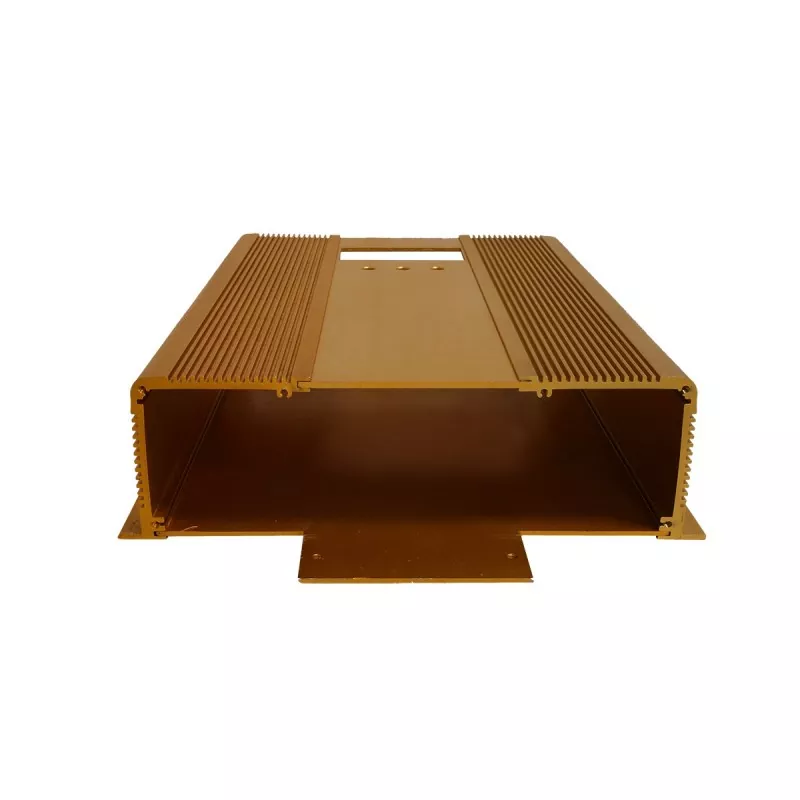

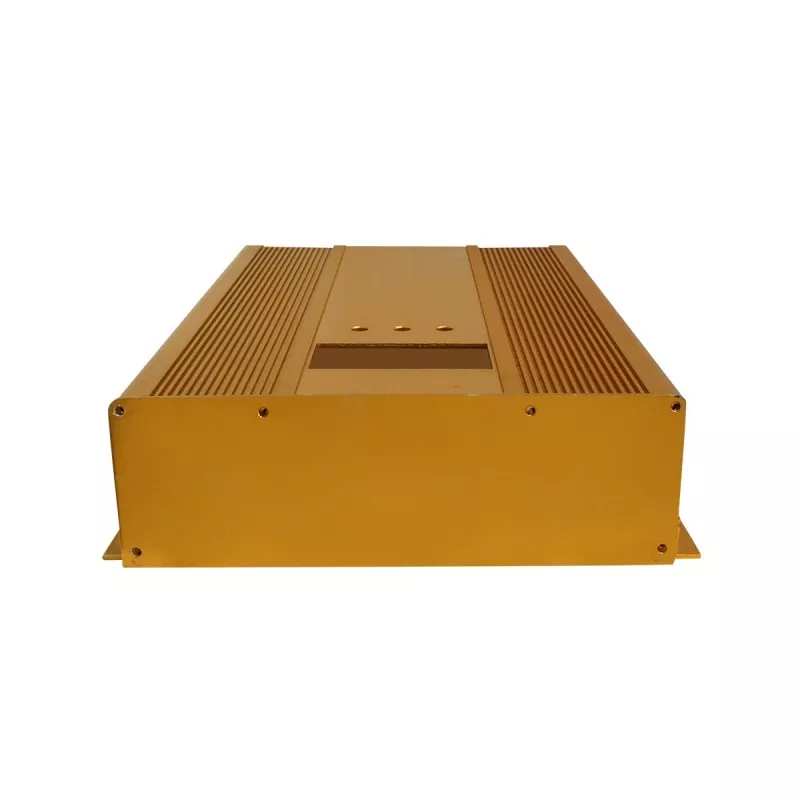

70mm 산업용 제어 알루미늄 압출 섀시

70mm 산업용 제어 알루미늄 압출 섀시는 알루미늄 프로파일 구조를 채택합니다. 섀시 내부에는 PCB 카드 슬롯과 장착 홈이 있어 회로 기판 위치 지정, 제어 모듈 장착 및 내부 구조 부품 고정에 사용할 수 있습니다. 알루미늄 프로파일 구조는 특정 방열 기능을 갖추고 있어 산업용 전자 장비의 구조적 지지 및 기본 방열 요구 사항을 충족합니다.

이전 로우 프로파일 섀시에 비해 높이가 70mm로 더 넉넉한 내부 수직 공간을 제공하므로 제어 보드, 전자 모듈, 인터페이스, 전원 공급 장치 및 연결 구조를 통합해야 하는 산업용 제어 장비에 더 적합합니다.

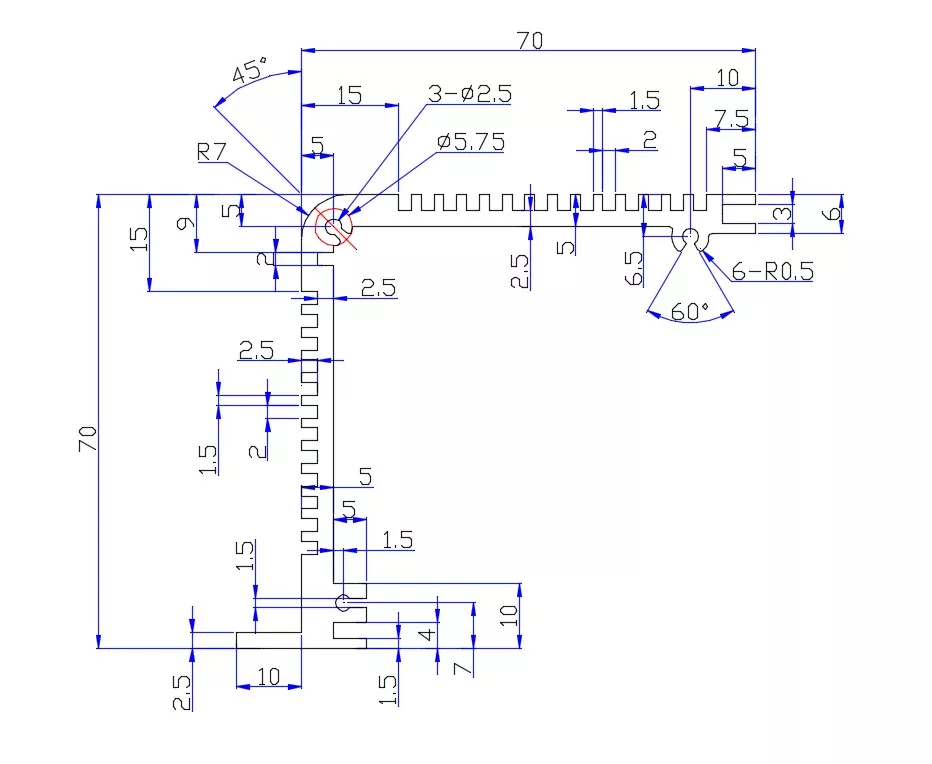

제품 구조

산업 제어 설계 핵심 장점

1. 70mm 고정 높이로 더 넓은 내부 레이아웃 공간 제공

로우 프로파일 알루미늄 프로파일 섀시에 비해 높이가 70mm로 더 넓은 내부 수직 공간을 제공합니다.

산업용 제어 장비의 경우 일반적으로 내부에 PCB를 설치해야 할 뿐만 아니라 다음 사항도 동시에 고려해야 합니다.

· 제어 모듈

· 인터페이스 모듈

· 전원 구성 요소

· 케이블 연결

· 마운팅 브래킷

· 기타 전자 부품

70mm 높이는 이러한 내부 구조 레이아웃에 대한 섀시 높이 제약을 줄일 수 있습니다.

2. 다양한 제어 장비에 맞게 길이와 너비를 맞춤 설정할 수 있습니다.

섀시 높이는 70mm로 고정되어 있지만 실제 장비에 따라 길이와 너비를 맞춤 설정할 수 있습니다.

섀시 길이와 너비는 다음에 따라 결정될 수 있습니다.

· 제어판 크기

· PCB 레이아웃

· 모듈 수

· 인터페이스 수

· 전원 레이아웃

· 장착 공간

따라서 산업용 제어 모듈은 길이와 너비가 고정된 표준 섀시에 완전히 적응할 필요가 없습니다.

3. 제어 보드 위치 지정을 위한 PCB 카드 슬롯

내부 PCB 카드 슬롯은 제어 보드 및 회로 보드 위치 지정에 사용할 수 있습니다.

산업용 제어 제품의 경우 안정적인 PCB 장착 위치는 내부 전자 부품과 외부 인터페이스 간의 대응을 유지하는 데 도움이 됩니다.

4. 내부 장착 홈으로 모듈식 구조 설계가 용이합니다.

내부 장착 홈을 사용하여 다음을 장착할 수 있습니다.

· PCB

· 제어 모듈

· 전자 모듈

· 괄호

· 부품 고정

내부 실장 구조와 결합된 70mm 높이로 인해 여러 전자 모듈을 위한 보다 유연한 레이아웃 공간을 제공할 수 있습니다.

5. 알루미늄 프로파일 구조로 구조적 지지 및 방열 경로 제공

알루미늄 프로파일 본체는 내부 전자 부품에 안정적인 구조적 지지를 제공할 수 있습니다.

동시에 알루미늄 자체는 열전도율이 좋으며 프로파일 구조는 전자 부품에 일정한 방열 경로를 제공할 수 있습니다.

특정 열 설계 요구 사항이 있는 산업용 제어 장비의 경우 구성 요소 전력, 내부 레이아웃 및 실제 열 설계에 따라 방열 솔루션을 추가로 결정해야 합니다.

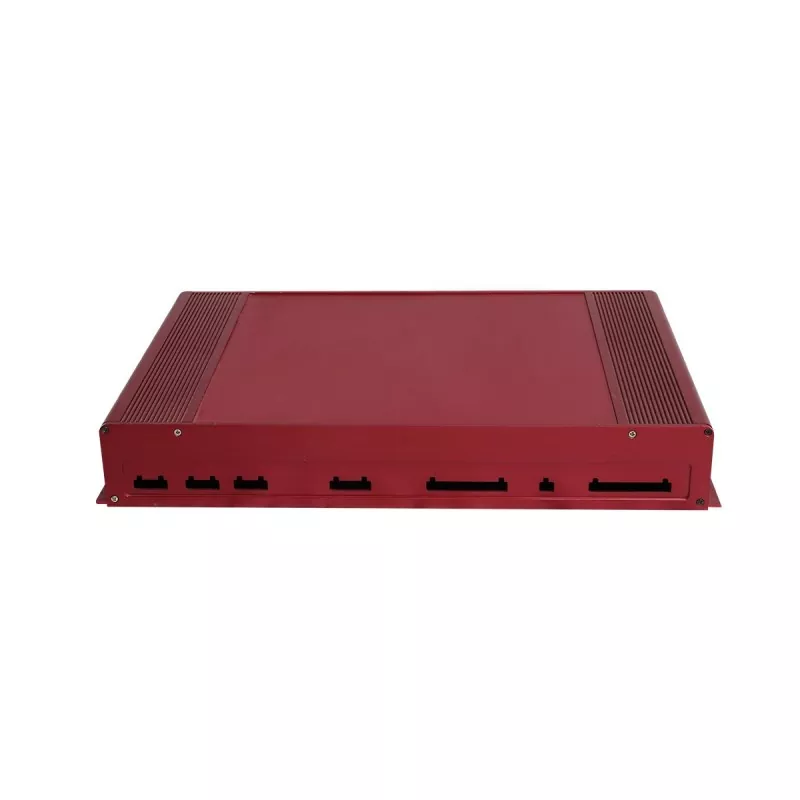

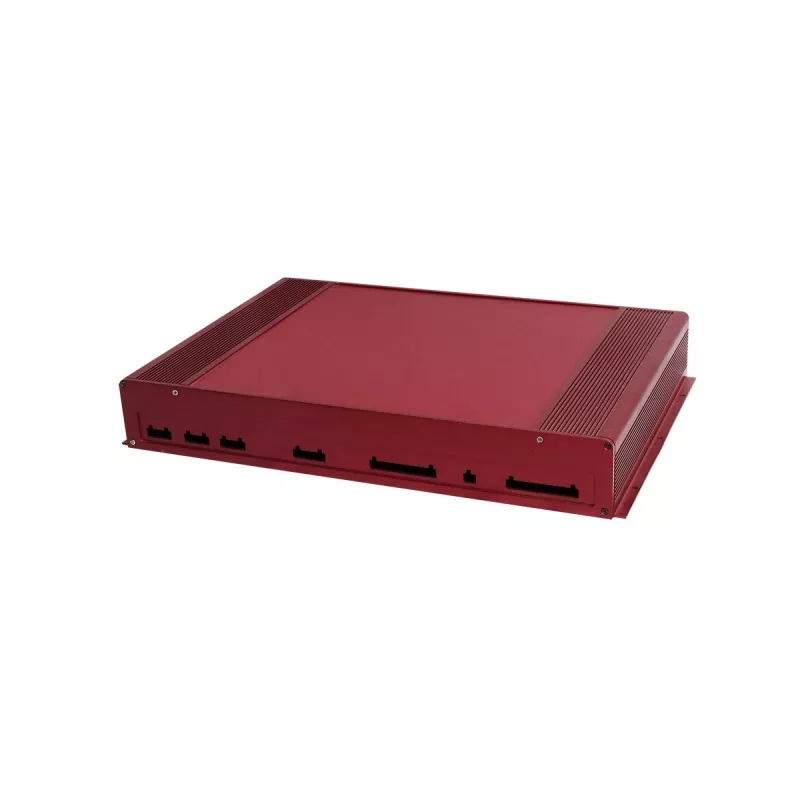

6. 산업용 제어 인터페이스 레이아웃에 적합한 전면 및 후면 패널

산업용 제어 장비에는 일반적으로 더 많은 외부 인터페이스와 작동 부품이 필요하므로 실제 제품에 따라 전면 및 후면 패널을 CNC 가공할 수 있습니다.

가공 가능:

· 전원 인터페이스 구멍

· 통신 인터페이스의 허점

· 데이터 인터페이스 구멍

· 표시등 구멍

· 단추 구멍

· 장착 구멍

· 기타 특수한 모양의 구멍

기술 사양

적용분야

이 모델은 산업 제어 및 산업 전자 장비에 초점을 맞춰 이전 56mm 계측기 섀시와 차별화됩니다.

1. 산업용 제어 모듈

제어 PCB, 전자 모듈 및 인터페이스를 독립 섀시에 통합해야 하는 산업용 제어 장비에 적합합니다.

70mm 높이로 내부 제어 보드 및 기타 구성 요소를 위한 더 넓은 장착 공간을 제공할 수 있습니다.

2. 자동화 장비 제어 장치

자동화 장비의 독립 전자 제어 모듈에 적합합니다.

섀시 길이와 너비는 장비 내부 장착 공간과 제어 보드 치수에 따라 맞춤 설정할 수 있습니다.

3. 데이터 수집 및 처리 장비

획득 회로, 처리 모듈, 통신 인터페이스 및 전력 구성 요소를 동시에 통합해야 하는 산업용 전자 장비에 적합합니다.

4. 산업용 통신 및 인터페이스 모듈

다중 통신 인터페이스, 커넥터 또는 신호 인터페이스를 설치해야 하는 산업용 전자 장비에 적합합니다.

전면 및 후면 패널은 실제 인터페이스 레이아웃에 따라 CNC 가공이 가능합니다.

5. 산업용 전자 제어 장비

구조적 보호 및 내부 부품 장착을 위해 독립적인 알루미늄 프로파일 섀시가 필요한 산업용 전자 장비에 적합합니다.

맞춤형 아이템

3축 CNC 가공 능력

Boyan Hardware는 현재 주로 3축 CNC 가공을 사용하며 고객 도면에 따라 70mm 산업용 제어 알루미늄 프로파일 섀시와 패널을 가공할 수 있습니다.

가공 가능:

· CNC 개구부

· 드릴링

· 탭

· 장착 구멍

· 인터페이스 구멍

· 패널 특수 모양의 구멍

· 카운터보어/카운터싱크 구멍

· 로고 및 마킹

· 기타 구조 가공

구체적인 가공 내용은 고객 도면 및 제품 구조에 따라 결정됩니다.

적합한 고객

이 70mm 산업용 제어 알루미늄 압출 섀시는 다음 용도에 적합합니다.

· 산업 자동화 장비 제조업체

· 산업용 제어 장비 제조업체

· 산업용 전자 장비 제조업체

· 데이터 수집 장비 제조업체

· 산업용 통신 장비 제조업체

· 제어 모듈 개발자

· PCB 및 전자모듈 업체

· OEM/ODM 산업용 장비 회사

특히 더 넓은 내부 공간, 다중 전자 모듈 및 맞춤형 인터페이스 레이아웃이 필요한 산업 제어 제품에 적합합니다.

품질검사

제품 요구 사항에 따라 다음을 수행할 수 있습니다.

· 프로필 외관 검사

· 길이 치수 검사

· CNC 가공 치수 검사

· 홀 위치 검사

· 실 검사

· 패널 치수 및 외관 검사

· 표면처리 외관검사

· 조립검사

· 완제품 외관검사

명시적인 치수 공차 요구 사항이 있는 제품의 경우 고객 도면 및 기술 요구 사항에 따라 검사를 수행할 수 있습니다.

워크샵 쇼

FAQ

Q1. 이 산업용 제어 섀시의 높이는 고정되어 있습니까?

예. 이 모델의 높이는 70mm로 고정되어 있으며, 길이와 너비는 맞춤 설정할 수 있습니다.

Q2. 70mm가 산업용 제어 장비에 적합한 이유는 무엇입니까?

70mm 높이는 로우 프로파일 섀시에 비해 PCB, 제어 모듈, 전원 구성 요소, 커넥터 및 기타 내부 구조를 위한 더 많은 내부 수직 공간을 제공합니다.

Q3. 길이와 너비를 맞춤 설정할 수 있나요?

예. 길이와 너비는 제어 보드, 내부 구성 요소, 인터페이스 레이아웃 및 설치 요구 사항에 따라 맞춤 설정할 수 있습니다.

Q4. 70mm 산업용 제어 알루미늄 압출 섀시에 PCB 슬롯이 있습니까?

예. 알루미늄 압출 구조에는 PCB 위치 지정 및 설치를 위한 내부 PCB 슬롯이 포함되어 있습니다.

Q5. 내부 모듈을 여러 개 설치할 수 있나요?

예. 내부 장착 슬롯은 PCB, 제어 모듈, 브래킷 및 기타 구조 구성 요소에 사용할 수 있습니다.

Q6. 전면 및 후면 패널을 맞춤 설정할 수 있나요?

예. 패널은 전원, 통신, 데이터 인터페이스, 표시기 및 장착 요구 사항에 따라 CNC 가공이 가능합니다.

Q7. 섀시가 열 방출 기능을 제공합니까?

알루미늄 압출 구조는 방열 경로를 제공합니다. 특정 열 요구 사항의 경우 구성 요소 전력 및 내부 레이아웃에 따라 설계를 결정해야 합니다.

Q8. 어떤 CNC 가공 기능을 제공합니까?

Boyan은 주로 알루미늄 산업용 제어 섀시 및 관련 부품에 대한 3축 CNC 가공을 제공합니다.
