42.5mm 내장형 알루미늄 산업용 제어 섀시

제어 캐비닛 및 장비 내부에 배치되는 모듈용으로 제작된 이 고정 높이 돌출부는 PCB 및 장착 부품을 위한 추가 공간을 제공합니다. 42.5mm 내장형 알루미늄 산업용 제어 섀시는 중국 제조업체 및 공급업체인 Boyan에서 PCB 슬롯, 장착 홈, CNC 패널, 맞춤형 길이 및 너비를 제공합니다.

문의 보내기

제품 설명

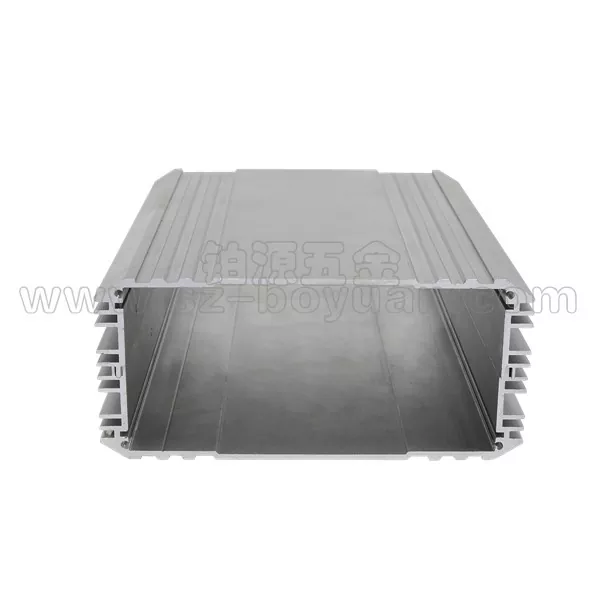

42.5mm 내장형 알루미늄 산업용 제어 섀시는 알루미늄 프로파일 구조를 채택합니다. 높이는 42.5mm로 고정되어 있으며, 길이와 너비는 장비 구조, PCB 치수, 실장 공간에 따라 맞춤 제작 가능하다.

섀시 내부에는 회로 기판 위치 지정은 물론 내부 전자 모듈, 브래킷 및 기타 구조 부품을 장착하는 데 사용되는 PCB 카드 슬롯과 장착 홈이 있습니다. 알루미늄 프로파일 구조는 또한 특정 방열 기능을 갖추고 있어 구조적 지원과 기본적인 방열이 필요한 전자 장비에 적합합니다.

42.5mm의 높이는 상대적으로 컴팩트한 프로파일을 유지하면서 로우 프로파일 섀시보다 PCB, 전자 부품, 인터페이스 및 내부 실장 구조를 위한 더 많은 공간을 제공하므로 다른 장비에 내장되어야 하거나 제한된 실장 공간이 필요한 애플리케이션에 적합하지만 지나치게 낮은 섀시 구조를 사용할 수 없습니다.

제품 구조

구조적 부분	주요 기능
알루미늄 프로파일 본체	섀시 본체를 형성하고 구조적 지지를 제공합니다.
PCB 카드 슬롯	PCB 위치 지정 및 장착용
내부 장착 홈	내부 모듈, 브래킷 및 기타 구성요소 장착용
방열 구조	알루미늄 프로파일 구조를 사용하여 내부 전자 부품의 방열을 보조합니다.
전면 패널	장치 인터페이스 및 작동 요구 사항에 따라 가공됨
후면 패널	전원, 통신 인터페이스 및 장착 요구 사항에 따라 가공됨
고정 나사	섀시 부품 조립 고정용

핵심 장점

1. 임베디드 장비 설치에 적합한 42.5mm 고정 높이

초박형 섀시에 비해 높이가 42.5mm로 상대적으로 컴팩트한 전체 크기를 유지하면서 더 넓은 내부 공간을 제공합니다.

다음 위치에 설치해야 하는 전자 모듈의 경우:

제어 캐비닛
장비 내부
랙 또는 장비 장착 공간
맞춤형 장비 구조
기타 전자기기 내부

섀시 길이와 너비는 실제 설치 공간에 따라 결정될 수 있습니다.

2. 설치 공간에 맞게 길이와 너비를 맞춤 설정할 수 있습니다.

42.5mm 임베디드 알루미늄 산업용 제어 섀시 높이는 42.5mm로 고정되어 있으며, 길이와 너비는 장비 구조에 따라 조정될 수 있습니다.

섀시 길이와 너비는 다음에 따라 결정될 수 있습니다.

설치 위치
PCB 치수
구성 요소 레이아웃
인터페이스 위치
내부 모듈
전체 장비 치수

이 구조는 비표준 크기의 내장 전자 모듈에 특히 적합합니다.

3. 편리한 회로 기판 위치 지정을 위한 내부 PCB 카드 슬롯

섀시 내부에는 PCB 카드 슬롯이 제공되어 PCB 구조에 따라 위치 및 장착이 가능합니다.

섀시 내부에 회로 기판을 통합해야 하는 장비의 경우 카드 슬롯을 사용하면 추가 지원 부품 사용을 줄이고 PCB 장착 위치를 안정적으로 유지할 수 있습니다.

4. 내부 장착 홈은 내부 구조 레이아웃을 지원합니다.

PCB 카드 슬롯 외에도 섀시 내부에는 내부 모듈, 브래킷 및 기타 구조 부품을 고정하는 데 사용할 수 있는 장착 홈도 있습니다.

제한된 공간 내에 여러 개의 전자 부품을 통합해야 하는 장비의 경우 실제 구조에 따라 내부 레이아웃을 수행할 수 있습니다.

5. 알루미늄 프로파일 구조는 구조적 지지와 열 방출의 균형을 유지합니다.

섀시 본체인 알루미늄 프로파일은 안정적인 구조적 지지를 제공할 수 있습니다.

동시에 알루미늄 자체는 열 전도성이 좋으며 프로파일 구조와 결합하여 전자 장비의 열 방출을 도울 수 있습니다.

특정하게 더 높은 방열 요구 사항이 있는 제품의 경우 전자 부품의 전력 소비, 레이아웃 및 실제 열 설계에 따라 해당 솔루션을 결정해야 합니다.

6. 전면 및 후면 패널 지원 장치 인터페이스 가공

전면 및 후면 패널은 특정 장비에 따라 CNC 가공될 수 있습니다. 예를 들면 다음과 같습니다.

전원 인터페이스
USB 인터페이스
통신 인터페이스
표시 등
버튼
장착 구멍
기타 특수한 형태의 인터페이스

따라서 섀시를 최종 전자 장비의 인터페이스 레이아웃에 맞출 수 있습니다.

기술 사양

목	사양
제품 유형	고정 높이 내장형 알루미늄 압출 섀시
고정 높이	42.5mm
길이	맞춤형
너비	맞춤형
건설	알루미늄 압출
PCB 설치	내부 PCB 슬롯
내부 장착	장착 슬롯
열 방출	알루미늄 압출 방열 구조
전면/후면 패널	CNC 가공 가능
CNC 가공	3축 CNC
인터페이스 개구부	맞춤형
장착 구멍	맞춤형
나사산 구멍	맞춤형
표면 마감	요구 사항에 따라
색상	맞춤형

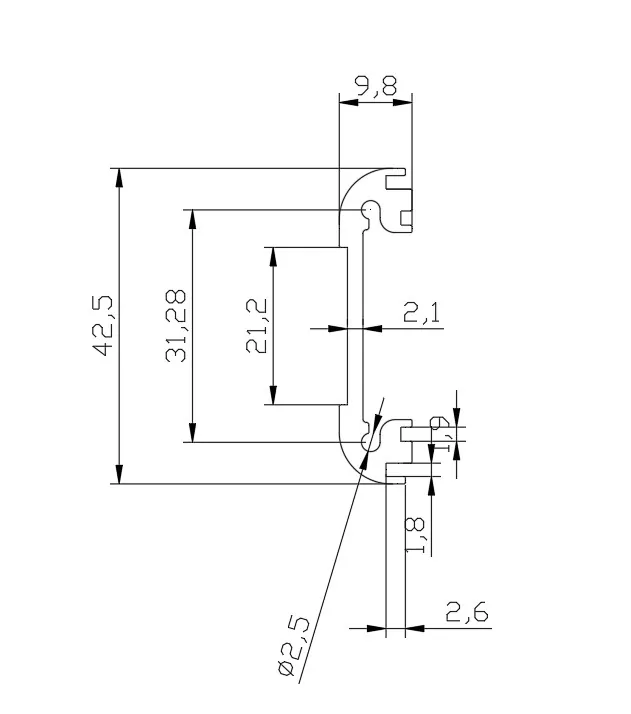

42.5mm Embedded Aluminum Extrusion Chassis for Industrial Electronics

적용분야

이 모델은 기존 35mm 콤팩트 모델과 차별화되는 '내장형 설치'를 강조해 추천하는 모델이다.

1. 내장형 제어 모듈

자동화 장비, 제어 캐비닛 또는 기타 장비 내부에 설치된 소형 제어 모듈에 적합합니다.

42.5mm 높이는 제어 PCB 및 내부 구성 요소를 위한 상대적으로 충분한 장착 공간을 제공할 수 있으며, 맞춤형 길이와 너비는 섀시가 특정 설치 위치에 일치하도록 도와줍니다.

2. 데이터 수집 모듈

획득 회로, 인터페이스, 데이터 처리 모듈을 설치해야 하는 장비의 경우 내부 PCB 카드 슬롯을 통해 회로 기판을 고정할 수 있으며, 섀시 크기는 장비 설치 공간에 따라 맞춤 설정할 수 있습니다.

3. 산업용 장비의 내부 전자 모듈

제어, 인터페이스, 신호 처리 모듈 등 대형 장비 내부에 통합되어야 하는 전자 모듈에 적합합니다.

섀시 길이와 너비는 장비 내부 공간에 따라 맞춤화할 수 있어 불필요한 외부 치수를 줄일 수 있습니다.

4. 임베디드 통신 장비

다른 장비 내부에 설치해야 하는 통신 모듈이나 인터페이스 모듈에 적합합니다.

전면 및 후면 패널은 통신 인터페이스, 전원 인터페이스 및 기타 요구 사항에 따라 가공될 수 있습니다.

5. 자동화 장비용 전자 모듈

자동화 장비의 독립 전자 모듈의 경우 알루미늄 프로파일 섀시는 독립적인 구조적 보호를 제공할 수 있으며 맞춤형 길이와 너비는 장비 내부 설치 위치에 맞게 조정됩니다.

맞춤형 아이템

커스터마이징 아이템	달성 가능한 콘텐츠
키	42.5mm로 고정
길이	장비 설치 공간에 따른 맞춤형
너비	PCB 및 장비 구조에 따른 맞춤형
PCB 실장	PCB 치수에 따라 일치하는 카드 슬롯
내부 장착	장착 홈 및 내부 구조 설계
전면 패널	인터페이스 구멍, 단추 구멍, 표시등 구멍 등
후면 패널	전원 구멍, 통신 인터페이스 구멍, 장착 구멍 등
장착 구멍	장치 장착 방법에 따라 가공됨
나사산 구멍	조립 요구 사항에 따라 가공됨
방열 구조	제품 구조에 따라 설계
로고/마킹	실제 요구 사항에 따라 가공
표면 처리	제품 요구사항에 따라 선택됨
색상	요구 사항에 따라 사용자 정의 가능
