전자 회로 기판용 40×25mm 알루미늄 PCB 인클로저

전자 회로 기판용 40×25mm 알루미늄 PCB 인클로저는 외부 볼륨을 제어하고 회로 기판을 장착하며 여러 인터페이스를 통합해야 하는 전자 장치에 적합합니다. 20년 이상의 경험과 약 10,000㎡ 규모의 공장을 보유한 중국 소재 제조업체이자 공급업체인 Boyan Hardware는 절단, CNC 가공, 드릴링, 태핑, 표면 처리, 레이저 조각, 실크스크린, 검사 및 조립을 제공합니다.

제품 정의

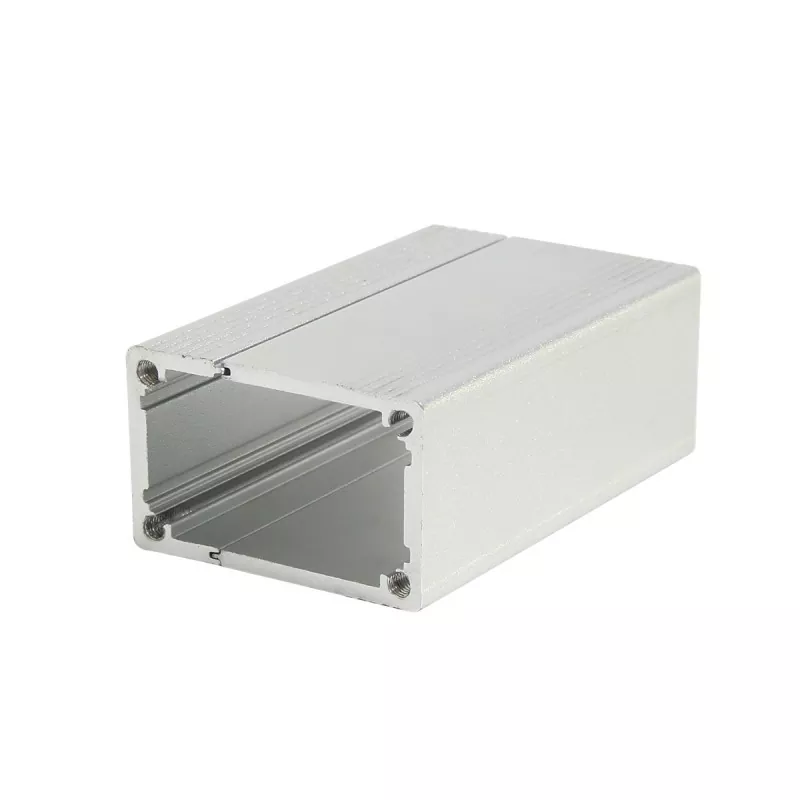

40×25mm 알루미늄 인클로저는 중소형 전자 모듈, PCB 회로 기판 및 임베디드 전자 장치를 위한 압출 알루미늄 하우징입니다.

단면적 40×25mm는 비교적 컴팩트한 플랫 프로파일 사양입니다. 더 작은 전자 인클로저에 비해 전체 장치 크기를 크게 늘리지 않으면서 PCB, 회로 구성 요소 및 인터페이스 어셈블리를 위한 더 많은 내부 레이아웃 공간을 제공할 수 있습니다. 따라서 외부 볼륨 제어, 회로 기판 실장, 다중 인터페이스 통합이 필요한 전자 제품에 적합합니다.

이러한 유형의 압출 알루미늄 인클로저는 일반적으로 프로파일을 본체로 사용하며 필요한 길이로 고정 길이 절단한 후 제품 구조에 따라 CNC 가공, 드릴링, 태핑, 인터페이스 개구부 및 엔드 플레이트 설치를 수행합니다.

장기간 대량 생산이 필요한 전자 제품의 경우 40×25mm의 표준화된 압출 알루미늄 구조는 인클로저 구조 설계 및 가공의 복잡성을 줄이는 데에도 도움이 됩니다.

핵심 장점

1. 단면이 편평하여 소형 전자기기에 적합

40×25mm는 단순히 '소형화'를 추구하는 것이 아니라 기기 크기와 내부 실장 공간 간의 균형을 이루는 것입니다.

25mm 단면 높이는 전체 인클로저 프로파일을 낮게 유지하는 반면, 40mm 너비는 PCB 및 내부 전자 부품을 위한 특정 측면 레이아웃 공간을 제공합니다.

따라서 다음과 같은 경우에 더 적합합니다.

• 소형 PCB 제어 모듈
• 데이터 수집 모듈
• 신호 변환 모듈
• 통신 모듈
• IoT 전자 모듈
• 산업용 전자 제어 모듈

특히 하나의 소형 인클로저에 회로 기판, 인터페이스 및 소수의 전자 부품을 중앙 집중식으로 설치해야 하는 제품에 적합합니다.

2. 결합된 PCB 및 인터페이스 설계에 더 적합

많은 전자 장치의 경우 인클로저는 PCB를 수용해야 할 뿐만 아니라 USB, DC, 전원, 통신, 신호 및 기타 인터페이스를 측면이나 끝에 배치해야 합니다.

40×25mm는 상대적으로 컴팩트한 제품 사이즈를 유지하면서 초소형 사양보다 더 많은 구조적 공간을 제공할 수 있습니다.

실제 설계에 따르면 인클로저는 다음과 같이 가공될 수 있습니다.

• 인터페이스 개구부
• 파워홀
• 통신 인터페이스 구멍
• 표시등 구멍
• 단추구멍
• 장착 구멍
• 나사산 구멍
• PCB 고정 구조 가공

따라서 완전한 전자 장치 인클로저를 형성합니다.

3. 내부 전자 모듈에 따라 길이 조정 가능

40×25mm는 주로 최종 제품 길이가 아닌 프로파일 단면을 정의합니다.

따라서 PCB, 회로모듈, 내부부품의 길이에 따라 고정길이 절단이 가능하다.

길이가 다른 제품의 경우 동일한 단면 사양을 사용할 수 있으며 알루미늄 프로파일 길이를 조정하여 다른 크기의 인클로저를 형성할 수 있어 전자 제품 시리즈 설계에 유리합니다.

4. 알루미늄 압출 구조로 후속 정밀 가공이 용이합니다.

40×25mm 알루미늄 압출 인클로저는 단순한 "알루미늄 상자"로만 사용되지 않습니다.

제품 도면에 따라 절단 → CNC 가공 → 드릴링 → 태핑 → 표면 처리 → 레이저 조각/실크스크린 → 검사 → 조립 등 추가 가공을 수행할 수 있습니다.

따라서 기본 프로파일에서 특정 장치 구조 요구 사항을 충족하는 전자 인클로저로 점진적으로 가공될 수 있습니다.

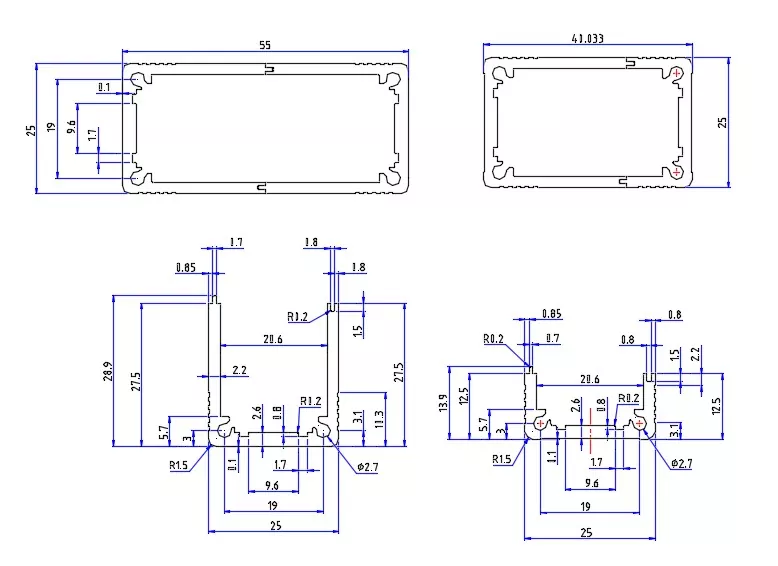

기술 사양

제품 응용

전자 회로 기판 크기용 40×25mm 알루미늄 PCB 인클로저는 부피가 제한되어 있지만 일정량의 내부 전자 부품 및 인터페이스 공간이 필요한 장치에 더 적합합니다.

1. 산업용 제어 모듈

40×25mm는 다음과 같은 일부 소형 산업용 전자 모듈에 사용될 수 있습니다.

• PLC 확장 모듈
• I/O 모듈
• 산업용 제어 모듈
• 신호 변환 모듈
• 데이터 수집 모듈
• 임베디드 컨트롤러
• 자동화 장비 전자 모듈

이러한 제품은 일반적으로 인클로저에 PCB를 설치하고 전원, 신호 또는 통신 인터페이스를 배열해야 하므로 천공되지 않은 단순한 보호 쉘보다 더 많은 구조적 가공이 필요합니다.

2. 데이터 수집 및 신호 처리 장비

적합 대상:

• 데이터 수집 모듈
• 신호 수집 모듈
• 신호 변환기
• 데이터 처리 모듈
• 모니터링 모듈
• 센서 인터페이스 모듈

이러한 제품은 일반적으로 크기가 크지 않지만 내부에 PCB, 배선 또는 인터페이스 구성 요소를 설치해야 합니다. 40×25mm로 비교적 컴팩트한 장착 공간을 제공할 수 있습니다.

3. 통신 및 네트워크 전자 모듈

다음 용도로 사용할 수 있습니다.

• 통신 모듈
• 데이터 전송 모듈
• 신호 변환 장치
• 임베디드 통신 장치
• 네트워크 통신 전자 모듈
• 무선 통신 제어 모듈

내부 회로 기판에 따라 인클로저 길이를 조정할 수 있으며 인터페이스 위치에 대한 후가공을 수행할 수 있습니다.

4. IoT와 스마트 전자기기

40×25mm도 일부에 적합합니다.

• IoT 제어 모듈
• 스마트 모니터링 모듈
• 원격 데이터 수집 장치
• 스마트 센서 모듈
• 임베디드 전자 장치
• 스마트 제어 단말기

PCB, 인터페이스 및 전자 부품을 더 작은 부피로 통합해야 하는 제품의 경우 이 사양은 적응성이 좋습니다.

5. 소형 계측기 및 전자 모듈 테스트

다음 용도로도 사용할 수 있습니다.

• 측정 모듈
• 탐지 모듈
• 전자 모듈 테스트
• 신호 모니터링 장비
• 기기 내부의 전자 모듈
• 소형 제어 장치

궁극적으로 특정 장치에 적합한지 여부는 인클로저 단면 크기뿐만 아니라 주로 PCB 치수, 내부 구성 요소 높이, 인터페이스 레이아웃 및 장착 방법에 따라 달라집니다.

무엇을 사용자 정의할 수 있습니까?

표면처리 및 외관가공

40×25mm 알루미늄 인클로저는 최종 제품의 외관 요구 사항에 따라 후속 표면 가공을 거칠 수 있습니다.

실제 제품 요구 사항에 따라 다음을 선택할 수 있습니다.

• 아노다이징
• 알루미늄 표면 처리
• 레이저 조각
• 실크스크린 인쇄
• 로고 가공
• 도면에 필요한 기타 외관 가공

고객이 지정한 색상, 표면 효과, 로고 위치 등이 있는 경우 샘플링 단계에서 확인할 수 있습니다.

워크샵 쇼

FAQ

40×25mm 알루미늄 인클로저는 어떤 유형의 PCB에 적합합니까?

중소형 PCB 및 전자 기능 모듈, 특히 인터페이스, 장착 구멍 또는 소수의 전자 부품을 동시에 배열해야 하는 소형 장치에 더 적합합니다. 실제 PCB 치수와 부품 높이를 기반으로 구체적인 확인이 필요합니다.

40×25mm 알루미늄 인클로저의 길이를 맞춤 설정할 수 있나요?

예. 40×25mm는 프로파일 단면 크기를 나타내며 실제 인클로저 길이는 PCB 및 장치 구조에 따라 고정 길이로 가공될 수 있습니다.

내 도면에 따라 전자 회로 기판용 40×25mm 알루미늄 PCB 인클로저를 가공할 수 있습니까?

예. 프로파일, 길이, 인터페이스, 장착 구멍, 나사 구멍 및 기타 CNC 가공 요구 사항은 2D 또는 3D 도면에 따라 확인할 수 있습니다.

40×25mm 알루미늄 인클로저에 인터페이스를 설치할 수 있습니까?

예. 개구부는 전원, USB, 통신 및 기타 신호 인터페이스를 포함한 실제 제품 인터페이스 위치에 따라 가공될 수 있습니다.

장착 구멍과 나사 구멍을 가공할 수 있나요?

예. 제품 장착 방식에 따라 드릴링, 태핑, 관련 CNC 가공이 가능합니다.

40×25mm가 산업용 제어 장비에 적합합니까?

일부 소형 산업용 제어 모듈, I/O 모듈, 데이터 수집 모듈, 신호 변환 모듈 등에 적합합니다. PCB 및 내부 구조를 기반으로 최종 확인이 필요합니다.
