50×44mm 알루미늄 전원 공급 장치 및 산업용 제어 인클로저

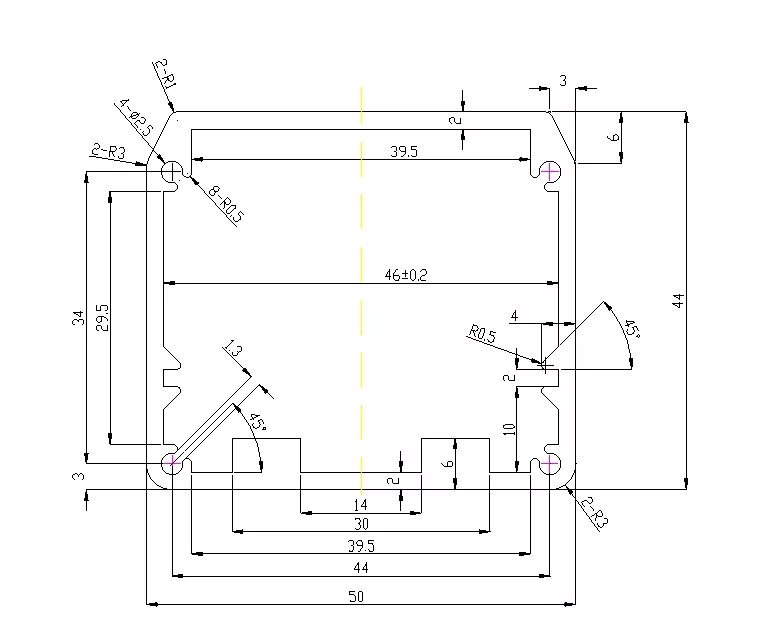

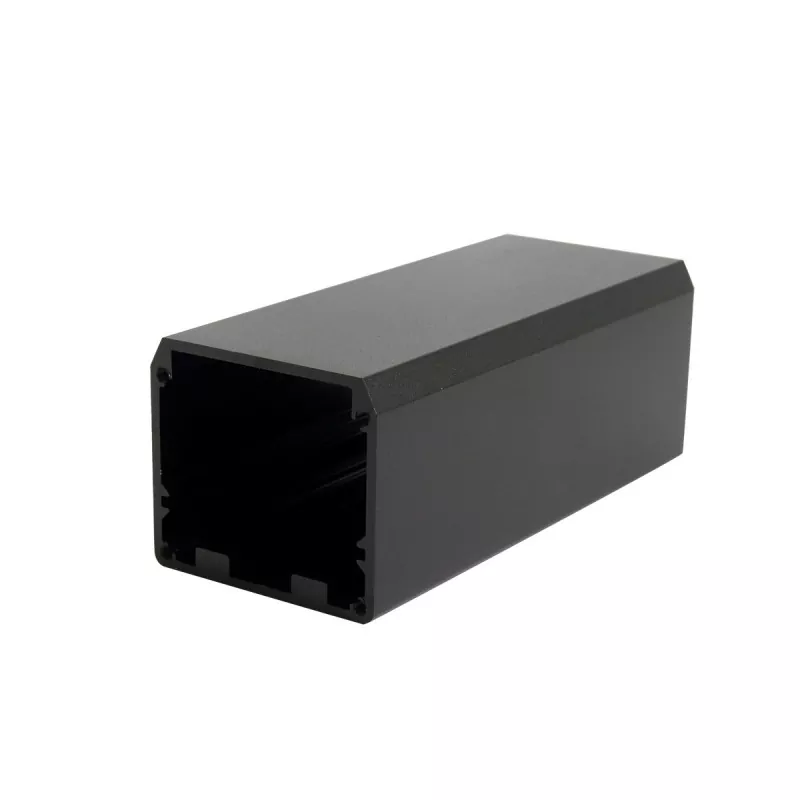

Boyuan 50×44mm 알루미늄 전원 공급 장치 및 산업용 제어 인클로저는 알루미늄 합금 압출 구조로 제조된 중형 전자 장치 하우징으로 외부 단면 크기는 50mm(너비) × 44mm(높이)이며 길이는 실제 장비 요구 사항에 따라 임의로 맞춤 설정할 수 있습니다.

이 제품은 고정된 본체 단면 크기를 갖는 알루미늄 프로파일 압출로 형성됩니다. 장비의 실제 길이에 맞춰 재단이 가능하며, 엔드플레이트, CNC 가공, 기타 보조 공정을 거쳐 최종 조립이 완료됩니다.

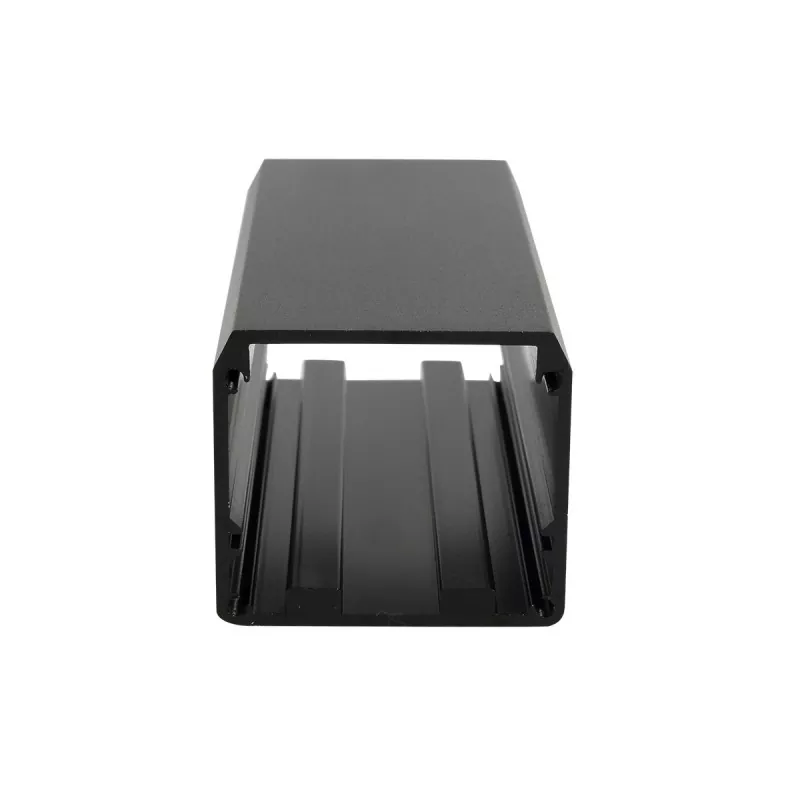

알루미늄 압출 전자 인클로저는 PCB 및 기타 전자 부품 설치를 위해 내부 구조에 따라 해당 장착 슬롯 또는 지지 구조로 설계될 수 있습니다. 하우징 내부는 표준 회로 기판 카드 슬롯으로 설계되었으며, 추가 나사 없이 PCB를 직접 삽입 및 고정할 수 있어 조립 효율성이 크게 향상되었습니다.

플라스틱 상자에 비해 알루미늄 합금 인클로저는 더 나은 구조적 강도와 금속 질감을 가지며 CNC 가공을 통해 인터페이스, 장착 구멍, 나사 구멍 및 슬롯과 같은 맞춤형 구조를 얻을 수 있습니다.

50×44mm의 핵심 가치는 "넓은 본체와 넓은 공간"에 있습니다. 50mm 너비는 표준 와이드 PCB 및 다중 인터페이스 레이아웃을 수용할 수 있으며, 44mm 높이는 더 큰 구성 요소를 설치할 수 있는 충분한 내부 공간을 제공합니다.

이 사양은 특히 내부 공간에 대한 요구 사항이 높은 전력 모듈, 전력 증폭기, 산업용 컨트롤러, 측정 장비, 통신 기지국 장비, 데이터 수집 및 전송 장비, 모터 드라이브 모듈, 의료 테스트 장비 및 기타 중형 전자 장비에 적합합니다.

Boyan Hardware는 약 10,000m2의 생산 공장 공간에서 20년 이상 알루미늄 인클로저 및 알루미늄 섀시 제조에 주력해 왔으며 고객 도면, 샘플 또는 크기 요구 사항에 따라 맞춤형 알루미늄 인클로저 가공을 제공할 수 있습니다.

제품 핵심 장점

01 | 50×44mm 넉넉한 공간 디자인

가로 50mm x 세로 44mm의 단면적 크기로 중형 전자 장비에 충분한 내부 공간을 제공합니다.

50mm 너비는 더 넓은 PCB 레이아웃과 여러 인터페이스의 병렬 설계를 수용할 수 있습니다. 44mm 높이는 더 넓은 부품 실장 공간을 제공하고 전해 커패시터, 변압기, 방열판 및 릴레이와 같은 더 큰 부품을 수용할 수 있으며 양면 PCB 설계도 지원하여 복잡한 회로 시스템의 통합 요구 사항을 충족합니다.

02 | 알루미늄 압출 구조

인클로저 본체는 알루미늄 합금 프로파일 압출로 형성됩니다.

알루미늄 압출 인클로저의 단면 크기는 고정되어 있지만 실제 제품 요구 사항에 따라 길이를 줄일 수 있습니다. 따라서 동일한 사양의 인클로저를 다양한 길이의 PCB 및 전자 모듈에 적용할 수 있습니다. 이 구조는 특히 시리즈 개발이 필요한 전자 제품에 적합합니다.

03 | PCB 실장에 적합

알루미늄 압출 전자 인클로저는 PCB 및 기타 전자 부품 설치를 위해 내부 구조에 따라 해당 장착 슬롯 또는 지지 구조로 설계될 수 있습니다.

내부에는 회로 기판 카드 슬롯이 기본 장착되어 있으며, 별도의 나사 없이 PCB를 직접 삽입 및 고정할 수 있습니다. 44mm 높이로 이중층 PCB 적층이나 방열판이 있는 고전력 장치를 수용할 수 있어 고전력 전자 장비를 위한 안정적인 패키징 솔루션을 제공합니다.

04 | CNC 맞춤형 가공 지원

표준 프로필은 시작점일 뿐입니다.

Boyan Hardware는 다음을 포함하여 고객 도면에 따라 50×44mm 알루미늄 인클로저에서 CNC 가공을 수행할 수 있습니다.

• 인터페이스 개구부(USB, RJ45, 전원 인터페이스, 항공 플러그 등)
• 나사 구멍 및 위치 지정 구멍
• 나사산 구멍 및 카운터보어 구멍
• 홈과 계단
• 방열 슬롯 및 통풍구
• 모따기
• 기타 사용자 정의 구조

05 | 제품에 맞게 길이 맞춤 가능

50×44mm는 인클로저의 단면 사양이며, 50×44mm 알루미늄 전원 공급 장치 및 산업용 제어 인클로저 길이는 실제 장비 치수에 따라 절단될 수 있습니다. 특정 가공 가능 길이는 재료, 표면 처리 및 제품 요구 사항에 따라 확인됩니다.

06 | 효율적인 방열 성능

알루미늄 합금의 열전도율은 약 200W/(m·K)입니다. 50×44mm의 더 넓은 표면적과 결합되어 내부 부품에서 발생하는 열을 효과적으로 전도하고 방출할 수 있습니다. 파워 모듈, 파워 앰프 등 발열량이 큰 장비의 경우 알루미늄 인클로저 자체가 효율적인 방열판 역할을 하여 장비 수명을 연장할 수 있습니다.

07 | 구조와 외관을 결합한 금속 인클로저

알루미늄 합금은 가볍고 구조적 성능이 우수하면서도 자연스러운 금속 질감을 유지합니다. 브러싱, 샌드블래스팅, 아노다이징 등의 표면 처리를 통해 다양한 외관 효과를 얻을 수 있어 전자 장비에 더욱 전문적인 제품 외관을 제공합니다.

50×44mm 알루미늄 인클로저 기술 사양

메모: 특정 재료 등급, 벽 두께, 길이 범위, ​​치수 공차 및 표면 처리 색상은 실제 제품 도면 및 주문 요구 사항에 따라 달라집니다.

50×44mm 알루미늄 인클로저는 어떤 제품에 적합합니까?

50×44mm는 공간이 넉넉한 알루미늄 인클로저 카테고리에 속합니다. 50mm 너비는 여러 인터페이스의 병렬 레이아웃을 지원하고 44mm 높이는 더 큰 구성 요소와 방열판을 수용할 수 있습니다. 44mm 높이는 이 사양을 소형 인클로저와 구별하는 핵심 기능으로, 더 큰 전력과 더 높은 구성 요소를 갖춘 전자 장비를 운반할 수 있습니다.

1. 전력 모듈

50×44mm의 넉넉한 공간 디자인은 다양한 전력 제품에 매우 적합합니다.

• 스위칭 전원 공급 장치 모듈
• 전원 어댑터
• 차량 전원 공급 장치 인클로저
• 인버터 인클로저
• 정류기 알루미늄 하우징
• DC-DC 컨버터 모듈
• UPS 전원 공급 장치 모듈
• 충전기 모듈

파워 모듈에 50×44mm가 적합한 이유는 무엇입니까? 전원 모듈은 일반적으로 전해 커패시터(일반적으로 높이 25~35mm), 변압기 및 방열판과 같은 더 큰 구성 요소를 수용해야 합니다. 44mm 높이로 넉넉한 실장 공간을 제공하고, 50mm 너비로 넓은 PCB 레이아웃을 수용할 수 있으며, 알루미늄 합금 소재는 고전력 장치의 열을 효율적으로 방출하는 데 도움이 됩니다.

2. 전력 증폭기 및 오디오 장비

• 앰프 인클로저
• 오디오 전력 증폭기
• 신호 증폭기 모듈
• RF 전력 증폭기

50×44mm가 앰프에 적합한 이유는 무엇입니까? 전력 증폭기는 증폭기 회로, 방열판 및 전원 공급 장치 섹션을 수용하기 위해 상대적으로 큰 내부 공간이 필요합니다. 44mm 높이는 더 높은 구성 요소를 설치할 수 있으며, 알루미늄 합금 인클로저는 열 방출 기능도 제공하여 열 발생이 큰 오디오 및 RF 증폭기 장비에 적합합니다.

3. 산업 제어 및 자동화 모듈

• 산업용 컨트롤러
• 프로그래밍 가능 논리 컨트롤러(PLC) 모듈
• 모션 제어 모듈
• 모터 구동 모듈
• 인버터 모듈
• I/O 확장 모듈
• 자동화 제어 상자

산업용 제어 모듈에 50×44mm가 적합한 이유는 무엇입니까? 산업용 제어 모듈은 일반적으로 많은 인터페이스(RS232, RS485, CAN, 이더넷 등)와 더 큰 크기의 제어 보드를 수용해야 합니다. 50mm 너비는 여러 인터페이스를 나란히 수용할 수 있으며, 44mm 높이는 방열판이 있는 전원 장치를 설치할 수 있습니다.

4. 측정기기 및 시험장비

• 오실로스코프 모듈
• 신호 발생기 인클로저
• 데이터 수집 장비
• 전력 분석기
• 스펙트럼 분석 모듈
• 경도 시험 장비
• 초음파 검사 장비
• 유량계/레벨계 인클로저

측정기기에 50×44mm가 적합한 이유는 무엇입니까? 측정 장비에는 신호 처리 회로와 다중 인터페이스를 수용하기 위해 더 큰 PCB 레이아웃이 필요합니다. 50mm 너비는 표준 와이드 PCB를 수용할 수 있으며, 44mm 높이는 변압기 및 계전기와 같은 구성 요소를 수용할 수 있습니다.

5. 통신 및 네트워크 장비

• 통신 기지국 모듈
• 신호 부스터
• GPS/GPRS/5G 통신 모듈
• 데이터 전송 단위(DTU)
• 광섬유 트랜시버
• 무선 브리지 장비
• 스위치 모듈

6. 의료검사장비

• 의료 테스트 모듈
• 모니터링 장비
• 휴대용 의료 기기
• 물리치료 장비 모듈
• 생체신호 획득 모듈

7. 방열판 통합 애플리케이션

50×44mm 알루미늄 인클로저는 내부 방열판과 함께 사용할 수 있습니다.

• 고전력 LED 드라이버 인클로저
• 전력 전자 모듈
• 모터 컨트롤러
• 배터리 관리 시스템(BMS) 인클로저
• 슈퍼커패시터 모듈 인클로저

8. 차폐 박스 및 간섭 방지 애플리케이션

• 정밀기기 차폐박스
• 고주파 모듈 차폐
• 의료 전자 차폐

알루미늄 합금 소재는 탁월한 전자파 차폐 성능을 제공하여 전자파 간섭을 효과적으로 방지합니다.

9. 교육 및 과학 연구 실험 장비

• 실험 장비 인클로저
• 데모 모듈 교육
• 과학 연구 데이터 수집 장비

50×44mm 알루미늄 인클로저에 무엇을 맞춤 설정할 수 있습니까?

표면 처리

아노다이징

아노다이징은 알루미늄 인클로저에 일반적으로 사용되는 표면 처리 방법 중 하나입니다. 50×44mm 알루미늄 전원 공급 장치 및 산업 제어 인클로저는 알루미늄 표면의 모양과 표면 특성을 변경하고 다양한 색상 효과를 얻을 수 있습니다.

샌드블라스팅

샌드블라스팅은 알루미늄 표면에 균일한 무광택 질감을 형성할 수 있어 산업용 전자 장비 및 계측기 인클로저에 적합합니다.

브러싱

브러싱을 하면 규칙적인 금속 질감이 형성되어 제품이 뚜렷한 알루미늄 합금 금속 질감을 유지할 수 있습니다.

레이저 조각

50×44mm 알루미늄 인클로저의 표면에 다음을 가공할 수 있습니다.

• 심벌 마크
• 제품 모델
• 인터페이스 식별
• 제품번호
• 텍스트와 패턴

실크스크린 인쇄

다양한 색상의 로고, 텍스트 및 기능 식별 가공에 적합합니다.

전문 알루미늄 인클로저 맞춤 가공

우리는 표준 알루미늄 인클로저를 생산할 뿐만 아니라 고객 제품 구조에 따라 맞춤화할 수도 있습니다.

고객은 다음 사항만 제공하면 됩니다.

2D 도면 / 3D 모델 / 실물 샘플 / 제품 치수

그런 다음 실제 제품 요구 사항에 따라 가공 평가를 수행할 수 있습니다.

비표준 요구 사항을 충족하는 CNC 가공

50×44mm 표준 프로파일로는 직접적으로 만족할 수 없는 제품의 경우 후속 CNC 가공을 통해 맞춤화가 가능합니다.

예를 들어:

인터페이스 개구부 + 장착 구멍 + 나사산 구멍 + 방열 슬롯 + 홈 + 계단 + 로고

모두 고객 도면에 따라 가공할 수 있습니다.

제품 선택 가이드

PCB 너비가 50mm에 가까운 경우

50×44mm가 이상적인 선택입니다. 50mm 너비는 충분한 PCB 라우팅 공간을 제공하고 44mm 높이는 더 큰 구성 요소를 수용할 수 있습니다. 실제 구조의 적합 여부는 PCB 두께, 실장 방법, 내부 부품 높이에 따라 확인할 수 있습니다.

장치에 더 큰 구성 요소가 포함되어 있는 경우

44mm 높이는 전해 콘덴서(25~35mm), 변압기, 방열판, 계전기 등 더 큰 부품을 수용할 수 있어 더 넓은 내부 공간이 필요한 전자 장비에 적합합니다.

기기에서 상당한 열이 발생하는 경우

알루미늄 합금 인클로저는 열 전도성이 뛰어납니다. 50×44mm의 더 넓은 표면적과 결합되어 내부 구성 요소의 열 방출을 효과적으로 도울 수 있습니다. 인클로저에 방열 슬롯이나 통풍구를 가공하여 방열 효과를 더욱 높일 수 있습니다.

PCB 길이가 다른 경우

제품 길이에 따라 프로파일을 절단할 수 있으며, 동일한 단면 사양을 다른 길이의 제품에 적용할 수 있습니다.

인터페이스를 설치해야 하는 경우

프로파일 본체나 엔드 플레이트에 CNC 개구부를 추가할 수 있습니다. 일반적인 것에는 USB, RJ45, 전원 인터페이스, 항공 플러그, BNC 인터페이스, 표시등 등이 포함됩니다.

더 많은 공간이 필요한 경우

PCB 치수에 따라 더 큰 알루미늄 프로파일 사양을 다시 선택하거나 비표준 인클로저 설계를 수행할 수 있습니다.

워크샵 쇼

FAQ

1. 50×44mm 알루미늄 인클로저는 어떤 제품에 적합합니까?

50×44mm는 공간이 넉넉한 알루미늄 인클로저 카테고리에 속하며 전력 모듈, 전력 증폭기, 산업용 컨트롤러, 측정 장비, 통신 기지국 장비, 모터 구동 모듈, 의료 테스트 장비 등에 적합합니다. 50mm 너비는 다중 인터페이스 레이아웃을 지원하고 44mm 높이는 더 큰 구성 요소와 방열판을 수용할 수 있습니다.

2. 인클로저 길이가 50×44mm 인가요?

50×44mm는 인클로저의 단면적 크기(폭×높이)를 나타냅니다. 실제 장비 및 PCB 길이에 따라 제품 길이를 절단할 수 있습니다.

3. 50×44mm 알루미늄 인클로저의 길이를 맞춤 설정할 수 있나요?

예. 알루미늄 압출 인클로저의 길이는 제품 요구 사항에 따라 절단될 수 있습니다. 구체적인 길이는 재질, 표면 처리, 제품 구조 등을 종합적으로 확인해야 합니다.

4. 44mm 높이에 전해 콘덴서를 수용할 수 있나요?

예. 일반적인 전해 콘덴서의 높이는 일반적으로 25~35mm이며, 내부 높이는 44mm로 이를 완전히 수용할 수 있습니다. 귀하의 부품 치수에 따라 구체적인 확인이 필요합니다.

5. 알루미늄 케이스에 방열 구멍을 뚫을 수 있나요?

예. Boyuan Hardware는 고객 도면에 따라 방열 슬롯, 환기 구멍, 방열 리브 및 기타 방열 구조를 가공하여 고전력 장비의 열 방출을 돕습니다.

6. 항공 플러그, BNC 등의 인터페이스를 가공할 수 있나요?

고객 도면에 따라 해당 인터페이스 위치에서 CNC 가공을 수행할 수 있습니다. 특히 가공에 적합한지 여부는 인터페이스 치수 및 인클로저 구조에 따라 확인해야 합니다.

7. PCB를 설치할 수 있나요?

예. 50×44mm 알루미늄 인클로저에는 내부 회로 기판 카드 슬롯이 표준 장착되어 있으며 PCB를 직접 삽입하고 고정할 수 있습니다. PCB 치수 및 장착 방법에 따라 해당 장착 구조를 설계할 수도 있습니다.

8. 엔드 플레이트를 맞춤 제작할 수 있나요?

예. 엔드 플레이트의 치수, 구멍 위치 및 구조는 제품 요구 사항에 따라 가공될 수 있습니다.
