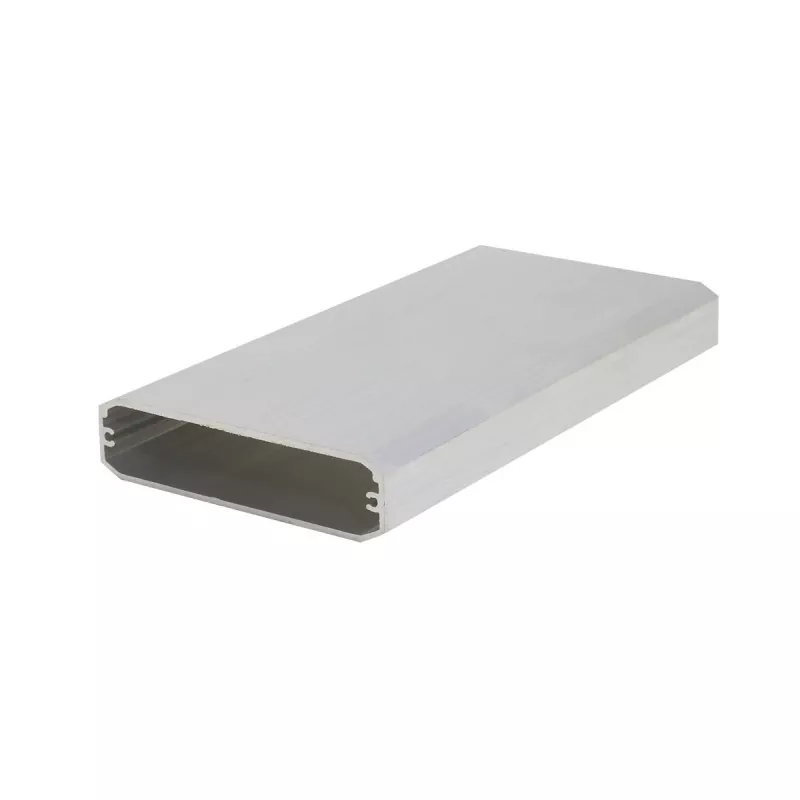

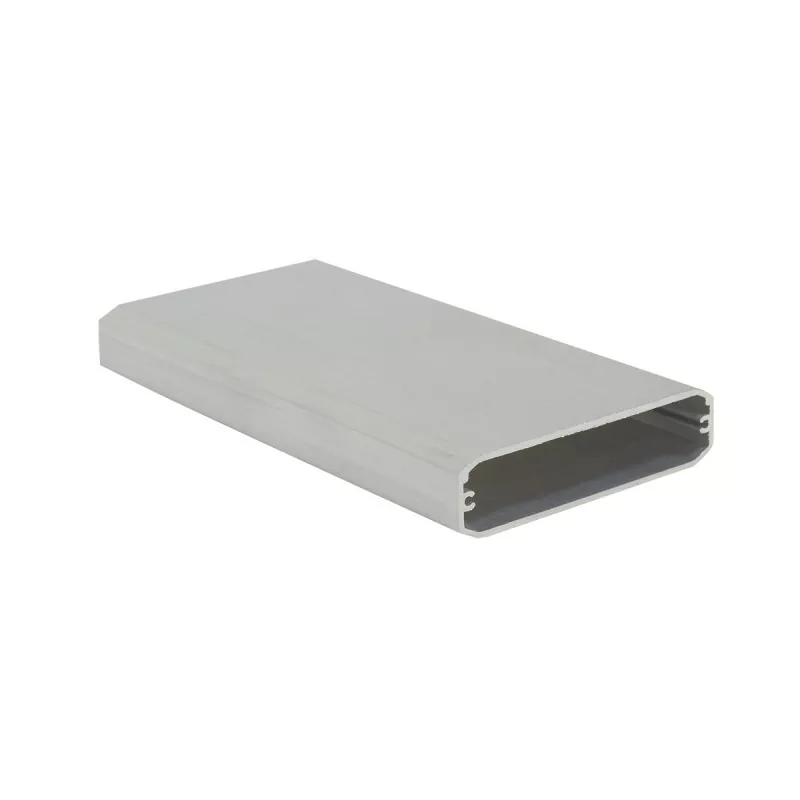

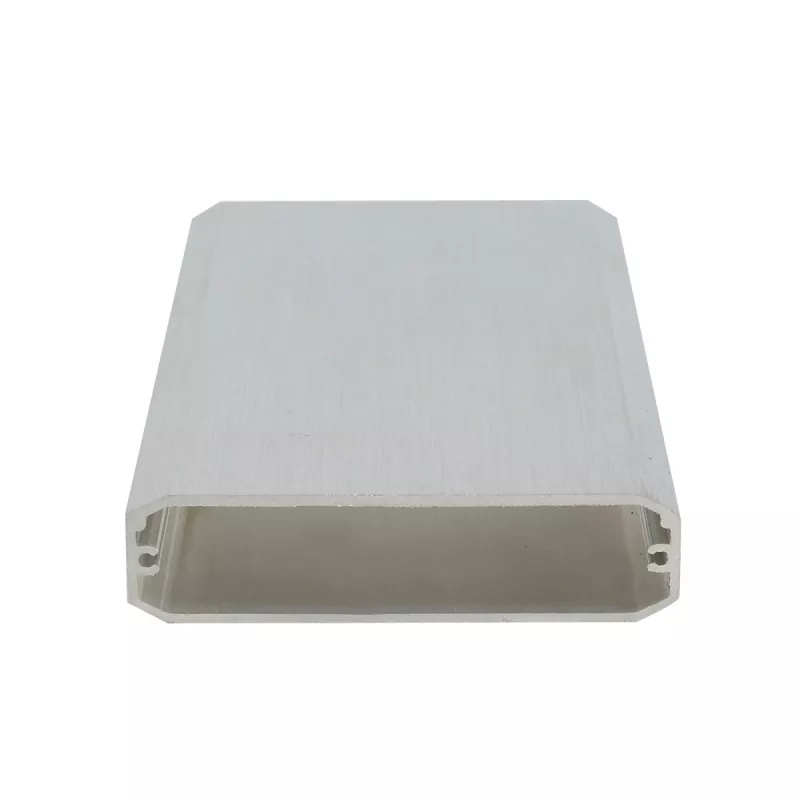

52×13mm LED 스트립 컨트롤러 알루미늄 인클로저

Boyuan 52×13mm 알루미늄 인클로저는 알루미늄 합금 압출 구조로 제조된 초박형 전자 장치 하우징으로, 외부 단면 크기는 52mm(너비) × 13mm(높이)이며, 길이는 실제 장비 요구 사항에 따라 임의로 맞춤 설정할 수 있습니다.

52×13mm LED 스트립 컨트롤러 알루미늄 인클로저는 알루미늄 프로파일 압출로 형성되며 본체 단면 크기가 고정되어 있습니다. 장비의 실제 길이에 맞춰 재단이 가능하며, 엔드플레이트, CNC 가공, 기타 보조 공정을 거쳐 최종 조립이 완료됩니다. 알루미늄 압출 전자 인클로저는 PCB 및 기타 전자 부품 설치를 위해 내부 구조에 따라 해당 장착 슬롯 또는 지지 구조로 설계될 수 있습니다. 하우징 내부는 표준 회로 기판 카드 슬롯으로 설계되었으며, 추가 나사 없이 PCB를 직접 삽입 및 고정할 수 있어 조립 효율성이 크게 향상되었습니다.

플라스틱 상자에 비해 알루미늄 합금 인클로저는 더 나은 구조적 강도와 금속 질감을 가지며 CNC 가공을 통해 인터페이스, 장착 구멍, 나사 구멍 및 슬롯과 같은 맞춤형 구조를 얻을 수 있습니다.

Boyan Hardware는 약 10,000m2의 생산 공장 공간에서 20년 이상 알루미늄 인클로저 및 알루미늄 섀시 제조에 주력해 왔으며 고객 도면, 샘플 또는 크기 요구 사항에 따라 맞춤형 알루미늄 인클로저 가공을 제공할 수 있습니다.

제품 핵심 장점

01 | 52×13mm 초광각 및 초박형 디자인

가로 52mm × 세로 13mm의 단면 크기는 초박형 스마트 장치를 위한 매우 슬림한 패키징 솔루션을 제공합니다.

52mm 너비는 표준 와이드 PCB 레이아웃을 수용하고 여러 인터페이스 및 기능 모듈의 병렬 설계를 지원할 수 있습니다. 13mm의 초박형 높이는 현재 알루미늄 인클로저 업계에서 사용할 수 있는 가장 얇은 사양 중 하나이므로 장치에서 카드와 같은 초박형 프로필을 구현하고 제품 품질 인식과 기술적 매력을 크게 향상시킬 수 있습니다.

02 | 알루미늄 압출 구조

인클로저 본체는 알루미늄 합금 프로파일 압출로 형성됩니다. 알루미늄 압출 인클로저의 단면 크기는 고정되어 있지만 실제 제품 요구 사항에 따라 길이를 줄일 수 있습니다. 따라서 동일한 사양의 인클로저를 다양한 길이의 PCB 및 전자 모듈에 적용할 수 있습니다.

03 | PCB 실장에 적합

알루미늄 압출 전자 인클로저는 PCB 및 기타 전자 부품 설치를 위해 내부 구조에 따라 해당 장착 슬롯 또는 지지 구조로 설계될 수 있습니다. 내부에는 회로 기판 카드 슬롯이 기본 장착되어 있으며, 별도의 나사 없이 PCB를 직접 삽입 및 고정할 수 있습니다. 13mm 높이는 표준 1.6mm 두께의 PCB 및 표면 실장 구성 요소를 수용하도록 정밀하게 설계되었습니다.

04 | CNC 맞춤형 가공 지원

표준 프로필은 시작점일 뿐입니다. Boyan Hardware는 다음을 포함하여 고객 도면에 따라 52×13mm 알루미늄 인클로저에서 CNC 가공을 수행할 수 있습니다.

• 인터페이스 개구부(USB, Type-C, DC 전원 인터페이스 등)
• 표시등 구멍
• 단추구멍
• 장착 구멍 및 위치 지정 구멍
• 나사산 구멍 및 카운터보어 구멍
• 홈과 계단
• 방열 구조
• 모따기
• 기타 사용자 정의 구조

05 | 제품에 맞게 길이 맞춤 가능

52×13mm는 인클로저의 단면적 사양이며, 제품 길이는 실제 장비 치수에 따라 절단될 수 있습니다. 특정 가공 가능 길이는 재료, 표면 처리 및 제품 요구 사항에 따라 확인됩니다.

06 | 구조와 외관을 결합한 금속 인클로저

알루미늄 합금은 가볍고 구조적 성능이 우수하면서도 자연스러운 금속 질감을 유지합니다. 브러싱, 샌드블래스팅, 아노다이징 등의 표면 처리를 통해 다양한 외관 효과를 얻을 수 있어 초박형 디바이스에 더욱 세련된 제품 질감을 부여합니다.

07 | 임베디드 설치에 적합

두께가 13mm로 매우 얇기 때문에 52×13mm 알루미늄 인클로저는 추가 공간을 차지하지 않고도 벽 내부, 가구 내부, 장비 내부, LED 스트립 채널 내부 등 좁은 공간에 내장 설치하는 데 매우 적합합니다.

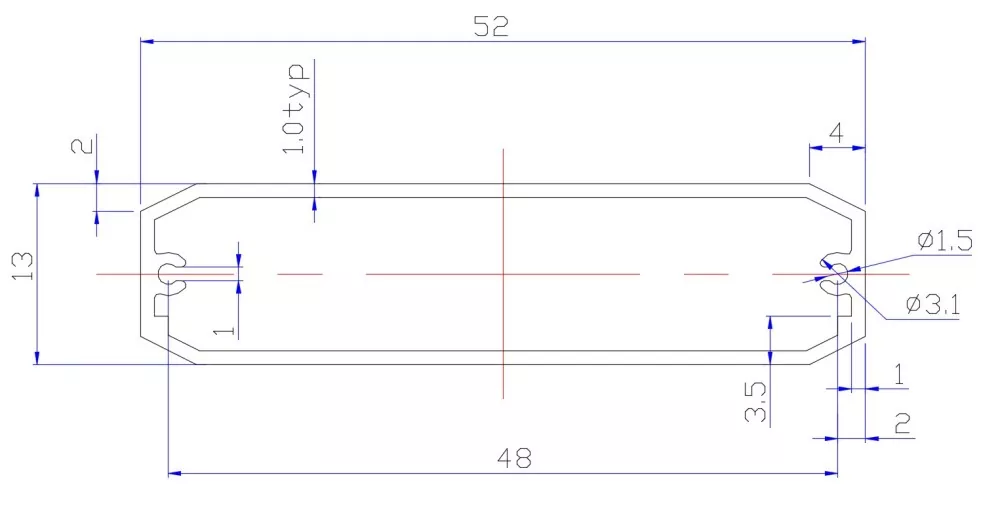

기술 사양

메모: 특정 재료 등급, 벽 두께, 길이 범위, ​​치수 공차 및 표면 처리 색상은 실제 제품 도면 및 주문 요구 사항에 따라 달라집니다.

어떤 제품에 적합합니까?

52×13mm는 초광각 및 초박형 알루미늄 인클로저 범주에 속합니다. 52mm 너비는 표준 와이드 PCB 레이아웃을 수용할 수 있고, 13mm 높이는 카드와 같은 초박형 프로파일을 구현합니다. 13mm의 초박형 높이는 이 사양을 다른 모든 크기와 구별하는 핵심 기능으로 업계에서 가장 얇은 알루미늄 인클로저 중 하나이며 특히 두께 요구 사항이 매우 까다로운 초박형 스마트 장치에 적합합니다.

1. LED 스트립 컨트롤러 및 조광기

• LED 스트립 컨트롤러
• RGB/RGBW 조광 컨트롤러
• DMX 디코더
• LED 조광기
• 스마트 조명 제어 모듈
• 커튼 모터 컨트롤러

LED 스트립 컨트롤러에 52×13mm가 적합한 이유는 무엇입니까? LED 스트립 컨트롤러는 일반적으로 LED 채널과 나란히 설치하거나 설치 공간이 극도로 제한된 스트립 채널 내부에 내장되어야 합니다. 13mm의 초박형 높이 덕분에 컨트롤러를 스트립 채널 내부에 쉽게 배치하거나 스트립 뒷면에 부착할 수 있습니다. 52mm 너비는 더 넓은 PCB와 다중 인터페이스(전원 입력, 신호 입력, 스트립 출력)를 수용할 수 있으며, 알루미늄 합금 인클로저는 드라이버 칩의 열을 방출하여 컨트롤러 서비스 수명을 연장합니다.

2. 무선 충전기

• 데스크탑 무선 충전기
• 차량용 무선 충전 모듈
• 내장형 무선 충전 패드
• 다중 장치 무선 충전 패널

무선 충전기에 52×13mm가 적합한 이유는 무엇입니까? 무선 충전기는 사용자 경험을 향상시키기 위해 초박형 디자인을 추구합니다. 13mm의 초박형 높이 덕분에 충전기는 거의 카드 같은 두께를 구현할 수 있으며, 52mm의 너비는 표준 무선 충전 코일(직경 약 45~50mm)과 제어 회로 기판을 수용할 수 있습니다. 알루미늄 합금 인클로저는 충전 중에 열을 방출하는 데 도움이 됩니다.

3. 스마트 소켓 및 스마트 스위치 패널

• 스마트 소켓 인클로저
• WiFi 스마트 스위치 모듈
• 지그비 제어 모듈
• 스마트 홈 제어판

스마트 스위치 패널에 52×13mm가 적합한 이유는 무엇입니까? 스마트 스위치는 내부 공간이 제한된 표준 86박스 설치에 내장되어야 합니다. 52mm의 폭은 표준 패널 치수와 일치하며, 13mm의 초박형 두께로 패널이 벽에서 튀어나오지 않고 슬림하면서도 미려한 디자인을 구현합니다.

4. 전자 가격표 및 전자 라벨

• 슈퍼마켓 전자 가격표
• 창고 전자 라벨
• 스마트 선반 라벨
• ESL 전자 선반 라벨

전자 가격표에 52×13mm가 적합한 이유는 무엇입니까? 전자 가격표는 선반 가장자리에 부착해야 하며 두께에 대한 요구 사항이 매우 높습니다. 13mm의 초박형 높이로 가격표가 선반 공간을 거의 차지하지 않으며, 52mm의 너비로 전자종이 스크린(4.2인치/5.8인치 등 일반적인 크기)과 제어 회로 기판을 수용할 수 있습니다.

5. 초박형 센서

• 초박형 광전 센서
• 적외선 인체 감지 모듈
• 조도 센서
• 온도 및 습도 센서
• 초음파 거리 측정 모듈
• PM2.5 감지 모듈

6. LED 디스플레이 제어 카드

• 소형 LED 제어 카드
• 수신 카드 표시
• 비동기 제어 카드

7. 블루투스 비콘 및 포지셔닝 태그

• 블루투스 비콘
• 실내 포지셔닝 태그
• 자산 추적 태그
• 분실 방지 장치

8. 초박형 전원 공급 장치 및 어댑터

• 초박형 전원 어댑터
• LED 드라이버 전원 공급 장치
• 고속 충전 모듈 인클로저
• DC-DC 변환 모듈

9. 스마트 홈 제어 모듈

• 스마트 커튼 제어 모듈
• 스마트 조명 제어 모듈
• 온도 조절 패널
• 환경 모니터링 터미널

사용자 정의 가능한 매개변수

표면 처리

아노다이징

아노다이징은 알루미늄 인클로저에 일반적으로 사용되는 표면 처리 방법 중 하나입니다. 알루미늄 표면의 모양과 표면 특성을 변경하고 다양한 색상 효과를 얻을 수 있습니다.

샌드블라스팅

샌드블라스팅은 알루미늄 표면에 균일한 무광택 질감을 형성할 수 있어 산업 장비 및 스마트 홈 인클로저에 적합합니다.

브러싱

브러싱을 하면 규칙적인 금속 질감이 형성되어 제품이 뚜렷한 알루미늄 합금 금속 질감을 유지할 수 있습니다.

레이저 조각

52×13mm 알루미늄 인클로저의 표면에 다음을 가공할 수 있습니다.

• 심벌 마크
• 제품 모델
• 인터페이스 식별
• 제품번호
• 텍스트와 패턴

실크스크린 인쇄

다양한 색상의 로고, 텍스트 및 기능 식별 가공에 적합합니다.

전문 알루미늄 인클로저 맞춤 가공

우리는 표준 알루미늄 인클로저를 생산할 뿐만 아니라 고객 제품 구조에 따라 맞춤화할 수도 있습니다.

고객은 다음 사항만 제공하면 됩니다.

2D 도면 / 3D 모델 / 실물 샘플 / 제품 치수

그런 다음 실제 제품 요구 사항에 따라 가공 평가를 수행할 수 있습니다.

비표준 요구 사항을 충족하는 CNC 가공

52×13mm 표준 프로파일로는 직접적으로 만족할 수 없는 제품의 경우 후속 CNC 가공을 통해 맞춤화가 가능합니다.

예를 들어:

인터페이스 개구부 + 표시등 구멍 + 단추 구멍 + 장착 구멍 + 홈 + 계단 + 로고

모두 고객 도면에 따라 가공할 수 있습니다.

제품 선택 가이드

장치에 극단적인 두께 요구 사항이 있는 경우

13mm는 현재 알루미늄 인클로저 업계에서 사용할 수 있는 가장 얇은 사양 중 하나이며, LED 스트립 컨트롤러, 무선 충전기, 전자 가격표 및 두께 요구 사항이 매우 높은 기타 제품에 적합합니다.

PCB 너비가 52mm에 가까울 경우

52×13mm가 이상적인 선택입니다. 52mm 너비는 충분한 PCB 라우팅 공간과 기능 모듈 레이아웃을 제공합니다.

임베디드 설치가 필요한 경우

13mm의 초박형 두께는 추가 공간을 차지하지 않고 LED 스트립 채널 내부, 벽 내부, 장비 내부 등 좁은 공간에 설치하기에 적합합니다.

표준 패널에 설치해야 하는 경우

52mm 너비는 표준 86 패널 치수와 일치하여 스마트 스위치, 온도 조절 장치 및 기타 패널 유형 제품에 적합합니다.

제품에 열 방출이 필요한 경우

알루미늄 합금 소재는 열 전도성이 뛰어나 LED 컨트롤러 및 비교적 발열이 큰 기타 초박형 장치에 적합합니다.

PCB 길이가 다른 경우

제품 길이에 따라 프로파일을 절단할 수 있으며, 동일한 단면 사양을 다른 길이의 제품에 적용할 수 있습니다.

워크샵 쇼

FAQ

1. 이 알루미늄 인클로저는 어떤 제품에 적합합니까?

52×13mm LED 스트립 컨트롤러 알루미늄 인클로저는 초광각 및 초박형 알루미늄 인클로저 카테고리에 속합니다. 핵심 응용 분야에는 LED 스트립 컨트롤러, 무선 충전기, 스마트 소켓, 스마트 스위치 패널, 전자 가격표, Bluetooth 비콘, 초박형 센서, 디스플레이 제어 카드 등이 포함됩니다. 13mm 초박형 높이는 업계에서 가장 얇은 알루미늄 인클로저 중 하나이며, 두께 요구 사항이 매우 높은 초박형 스마트 장치에 적합합니다.

2. 인클로저 길이가 52×13mm 인가요?

52×13mm는 인클로저의 단면적 크기(너비×높이)를 나타냅니다. 실제 장비 및 PCB 길이에 따라 제품 길이를 절단할 수 있습니다.

3. 52×13mm 알루미늄 인클로저의 길이를 맞춤 설정할 수 있나요?

예. 알루미늄 압출 인클로저의 길이는 제품 요구 사항에 따라 절단될 수 있습니다. 구체적인 길이는 재질, 표면 처리, 제품 구조 등을 종합적으로 확인해야 합니다.

4. 13mm 높이에 PCB를 수용할 수 있나요?

예. 13mm 높이는 표준 1.6mm 두께의 PCB 및 표면 실장 구성 요소를 수용하도록 정밀하게 설계되었습니다. PCB 두께와 부품 높이에 따라 구체적인 확인이 필요합니다.

5. LED 스트립 컨트롤러에 적합합니까?

매우 적합합니다. 13mm의 초박형 높이는 LED 스트립 채널 내부에 쉽게 들어갈 수 있으며, 52mm의 너비는 컨트롤러 PCB와 다중 인터페이스를 수용할 수 있습니다. 알루미늄 합금 인클로저는 드라이버 칩의 열을 방출하는 데 도움이 됩니다.

6. 알루미늄 인클로저에 Type-C 인터페이스 구멍을 만들 수 있나요?

예. Boyan Hardware는 고객 도면에 따라 Type-C, USB 및 DC 전원 인터페이스와 같은 다양한 인터페이스 개구부를 정밀하게 가공할 수 있습니다.
