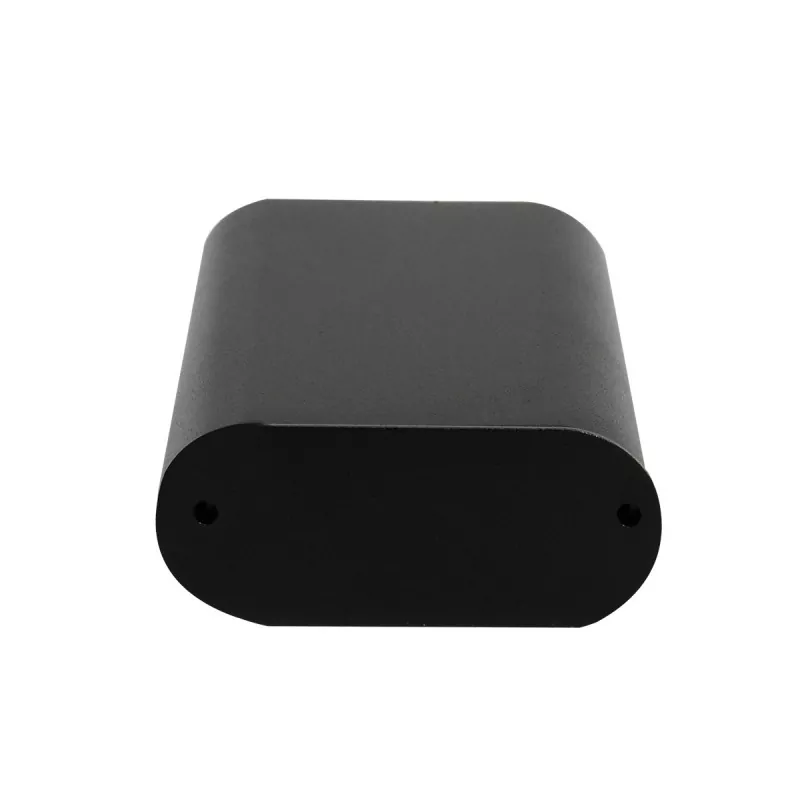

스마트 장치용 52×22mm 휴대용 단말기 알루미늄 인클로저

스마트 장치용 52×22mm 휴대용 단말기 알루미늄 인클로저 — 초박형 프로파일과 더 높은 인클로저 사이의 중간 지점을 찾는 슬림하면서도 기능적인 압출 알루미늄 하우징입니다. 52mm 너비는 표준 와이드 PCB와 스크린, 카드 슬롯, 버튼 및 센서의 나란히 장착을 지원하는 반면, 22mm 높이는 작은 전해 커패시터(16~20mm), 마이크로 릴레이, 더 큰 SMD 부품 및 작은 방열판을 제거합니다. 프로파일 본체를 필요한 길이로 절단한 후 엔드 플레이트, CNC 가공 및 관련 공정을 거쳐 완성합니다. 내부 카드 슬롯을 사용하면 PCB를 추가 나사 없이 밀어 넣고 고정할 수 있습니다.

플라스틱 하우징에 비해 알루미늄 본체는 더 나은 구조적 강도와 금속 마감을 제공하며 CNC 가공 인터페이스, 장착 구멍, 나사 구멍, 카드 슬롯 및 방열 구조를 지원합니다. Boyan Hardware는 20년 이상의 경험과 약 10,000㎡ 규모의 공장을 보유하고 있으며 절단, CNC, 드릴링, 태핑, 표면 처리, 레이저 조각, 실크스크린, 검사 및 조립을 제공합니다.

핵심 장점

01 | 52×22mm 너비와 슬림한 디자인, 더욱 넉넉한 공간

가로 52mm × 세로 22mm의 단면 크기는 슬림형 스마트 장치에 이상적인 패키징 솔루션을 제공합니다.

52mm 너비는 표준 와이드 PCB 레이아웃을 수용하고 여러 인터페이스 및 기능 모듈의 병렬 설계를 지원할 수 있습니다. 22mm 높이는 장치를 슬림하게 유지하면서 19mm 사양보다 약 16% 더 많은 내부 공간을 제공하여 작은 전해 커패시터(높이 16~20mm), 마이크로 릴레이, 약간 더 큰 SMD 구성 요소 또는 더 나은 방열 구조와 같은 더 큰 구성 요소를 수용합니다.

02 | 알루미늄 압출 구조

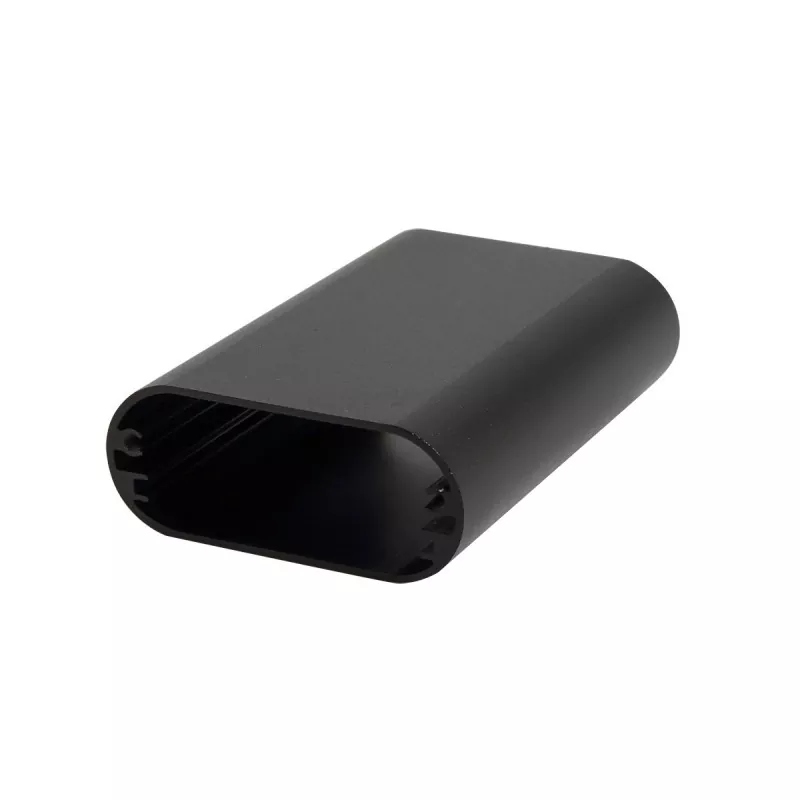

인클로저 본체는 알루미늄 합금 프로파일 압출로 형성됩니다. 알루미늄 압출 인클로저의 단면 크기는 고정되어 있지만 실제 제품 요구 사항에 따라 길이를 줄일 수 있습니다. 따라서 동일한 사양의 인클로저를 다양한 길이의 PCB 및 전자 모듈에 적용할 수 있습니다.

03 | PCB 실장에 적합

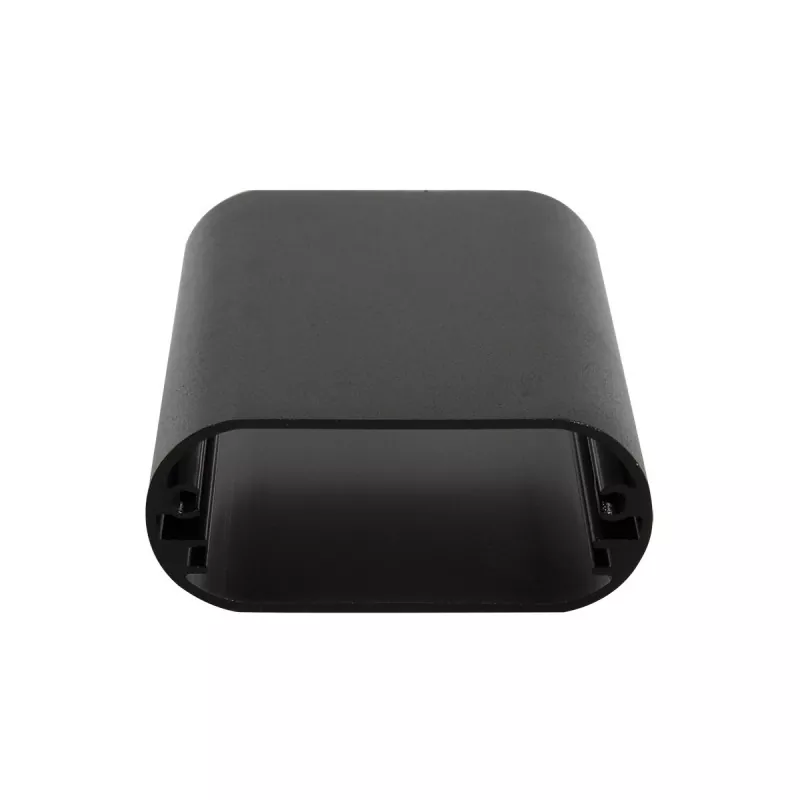

알루미늄 압출 전자 인클로저는 PCB 및 기타 전자 부품 설치를 위해 내부 구조에 따라 해당 장착 슬롯 또는 지지 구조로 설계될 수 있습니다. 내부에는 회로 기판 카드 슬롯이 기본 장착되어 있으며, 별도의 나사 없이 PCB를 직접 삽입 및 고정할 수 있습니다.

04 | CNC 맞춤형 가공 지원

표준 프로필은 시작점일 뿐입니다. Boyan Hardware는 다음을 포함하여 고객 도면에 따라 52×22mm 알루미늄 인클로저에서 CNC 가공을 수행할 수 있습니다.

• 인터페이스 개구부(USB, Type-C, RJ45, DC 전원 인터페이스 등)
• 표시등 구멍 및 스크린 창
• 단추 구멍 및 스위치 구멍
• 카드 스와이프 슬롯
• 지문인식 모듈 개구부
• 장착 구멍 및 위치 지정 구멍
• 나사산 구멍 및 카운터보어 구멍
• 방열 슬롯 및 환기 구조
• 홈과 계단
• 모따기
• 기타 사용자 정의 구조

05 | 제품에 맞게 길이 맞춤 가능

52×22mm는 인클로저의 단면적 사양이며, 제품 길이는 실제 장비 치수에 따라 절단될 수 있습니다. 특정 가공 가능 길이는 재료, 표면 처리 및 제품 요구 사항에 따라 확인됩니다.

06 | 효율적인 방열 성능

알루미늄 합금은 열전도율이 뛰어납니다. 52mm 와이드 바디 디자인과 22mm 내부 공간이 결합되어 작은 방열판을 설치하거나 내부 공기 순환 공간을 늘릴 수 있어 내부 구성 요소의 열 방출을 효과적으로 돕고 장비 수명을 연장할 수 있습니다.

07 | 구조와 외관을 결합한 금속 인클로저

알루미늄 합금은 가볍고 구조적 성능이 우수하면서도 자연스러운 금속 질감을 유지합니다. 브러싱, 샌드블래스팅, 아노다이징 등의 표면 처리를 통해 다양한 외관 효과를 얻을 수 있어 장치에 더욱 전문적인 제품 질감을 부여할 수 있습니다.

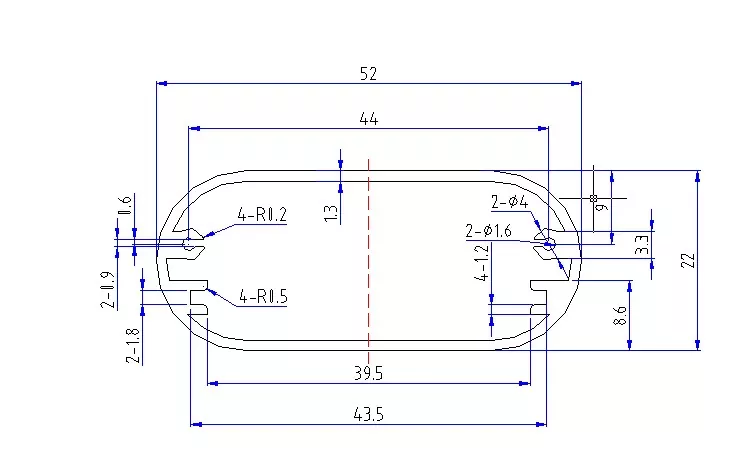

기술 사양

메모: 특정 재료 등급, 벽 두께, 길이 범위, ​​치수 공차 및 표면 처리 색상은 실제 제품 도면 및 주문 요구 사항에 따라 달라집니다.

52×22mm 알루미늄 인클로저는 어떤 제품에 적합합니까?

52×22mm는 와이드 바디 슬림 알루미늄 인클로저 카테고리에 속합니다. 52mm 폭은 표준 와이드 PCB와 다중 기능 모듈의 병렬 레이아웃을 수용할 수 있으며, 22mm 높이는 슬림한 프로필을 유지하면서 19mm보다 더 넓은 내부 공간을 제공합니다. 22mm 두께는 19mm보다 3mm 더 높아 소형 전해 콘덴서(일반적으로 16~20mm 높이), 마이크로 릴레이, 약간 더 큰 SMD 부품 또는 더 나은 방열 구조를 수용하여 슬림 장치의 기능적 완성도와 슬림 프로파일 간의 최고의 균형점을 제공합니다.

1. 바코드 스캐너

52×22mm는 바코드 스캐너에 이상적인 포장 솔루션입니다.

• 휴대용 바코드 스캐너
• QR 코드 스캐너
• 산업용 스캐닝 건
• 슈퍼마켓/소매점 스캐닝 장비
• 물류 및 특급 스캐닝 터미널
• 창고 관리 스캐너

바코드 스캐너에 52×22mm가 적합한 이유는 무엇입니까? 바코드 스캐너에는 인체공학적인 그립이 필요합니다. 52mm 폭으로 안정적인 그립감을 제공하며, 22mm 두께로 슬림하고 가벼워졌습니다. 21mm 사양에 비해 22mm 높이에 1mm 더 늘어난 내부 공간은 더 높은 디코딩 보드나 더 나은 배터리 용량을 수용할 수 있어 더 높은 성능이나 더 긴 배터리 수명이 필요한 스캐닝 장치에 적합합니다.

2. POS기기 및 결제 단말기

• 모바일 POS 기계
• 스마트 계산원 ​​단말기
• 결제 카드 인식 장치
• 스캔하여 결제하는 단말기
• 데스크톱 결제 장치

POS 기계에 52×22mm가 적합한 이유는 무엇입니까? POS 기계는 카드 슬롯, 비밀번호 키보드, NFC 카드 리더기, 디스플레이, 프린터 등 여러 기능 모듈을 통합해야 합니다. 52mm 너비는 넉넉한 레이아웃 공간을 제공하며, 22mm 두께는 배터리와 부품을 수용할 수 있도록 슬림 사양보다 더 많은 공간을 제공하면서 휴대성을 보장합니다.

3. 스마트 액세스 카드 리더기

• 출입 통제 카드 판독기 인클로저
• 인터콤 모듈 구축
• 출석 단말기
• 방문자 관리 장비

52mm 너비는 표준 86박스 설치 크기와 일치하며, 22mm 슬림 디자인은 벽에 장착할 때 장치를 슬림하게 만들어 미적으로 아름답고 눈에 띄지 않습니다. 22mm 높이는 카드 판독 코일, 릴레이, 전원 모듈 및 기타 구성 요소를 수용할 수 있습니다.

4. 휴대용 단말기 및 데이터 수집기

• 산업용 휴대용 단말기
• 데이터 수집기
• 검사 터미널
• 창고 관리 휴대용 장치
• 모바일 법 집행 단말기

5. 블루투스 스피커 및 오디오 장비

• 휴대용 블루투스 스피커
• 무선 마이크 수신기
• 블루투스 오디오 수신기
• 소형 앰프 모듈

블루투스 스피커에 52×22mm가 적합한 이유는 무엇입니까? 22mm 높이는 소형 ​​스피커 유닛과 배터리를 위한 넉넉한 공간을 제공하며, 52mm 폭은 블루투스 모듈, 앰프 IC, 배터리 보호 보드 등 다양한 기능 모듈을 수용할 수 있습니다. 알루미늄 합금 인클로저는 증폭기 칩에서 열을 방출하는 데 도움이 됩니다.

6. 무선 충전기

• 데스크탑 무선 충전기
• 차량용 무선 충전 모듈
• 내장형 무선 충전 패드
• 다중 장치 무선 충전 패널

22mm 높이는 더 두꺼운 무선 충전 코일 어셈블리를 수용할 수 있어 충전 효율성과 충전 거리가 향상됩니다.

알루미늄 인클로저에 무엇을 맞춤화할 수 있습니까?

표면 처리

아노다이징

아노다이징은 알루미늄 인클로저에 일반적으로 사용되는 표면 처리 방법 중 하나입니다. 알루미늄 표면의 모양과 표면 특성을 변경하고 다양한 색상 효과를 얻을 수 있습니다.

샌드블라스팅

샌드블라스팅은 알루미늄 표면에 균일한 무광택 질감을 형성할 수 있어 산업 장비 및 스마트 홈 인클로저에 적합합니다.

브러싱

브러싱을 하면 규칙적인 금속 질감이 형성되어 제품이 뚜렷한 알루미늄 합금 금속 질감을 유지할 수 있습니다.

레이저 조각

52×22mm 알루미늄 인클로저의 표면에 다음을 가공할 수 있습니다.

• 심벌 마크
• 제품 모델
• 인터페이스 식별
• 제품번호
• 텍스트와 패턴

실크스크린 인쇄

다양한 색상의 로고, 텍스트 및 기능 식별 가공에 적합합니다.

전문 알루미늄 인클로저 맞춤 가공

우리는 표준 알루미늄 인클로저를 생산할 뿐만 아니라 고객 제품 구조에 따라 맞춤화할 수도 있습니다.

고객은 다음 사항만 제공하면 됩니다.

2D 도면 / 3D 모델 / 실물 샘플 / 제품 치수

그런 다음 실제 제품 요구 사항에 따라 가공 평가를 수행할 수 있습니다.

비표준 요구 사항을 충족하는 CNC 가공

52×22mm 표준 프로파일로는 직접적으로 만족할 수 없는 제품의 경우 후속 CNC 가공을 통해 맞춤화가 가능합니다.

예를 들어:

인터페이스 개구부 + 화면 창 + 카드 스와이프 슬롯 + 지문 모듈 개구부 + 단추 구멍 + 방열 슬롯 + 장착 구멍 + 홈 + 계단 + 로고

모두 고객 도면에 따라 가공할 수 있습니다.

제품 선택 가이드

장치가 슬림해야 하지만 더 많은 내부 공간이 필요한 경우

22mm 높이는 19mm 사양보다 내부 공간이 약 16% 더 넓어 소형 전해 커패시터(높이 16~20mm), 마이크로 릴레이, 약간 더 큰 SMD 구성 요소 또는 더 나은 방열 구조를 수용할 수 있습니다. 슬림한 프로파일을 요구하면서도 기능적 완성도를 요구하는 기기에 적합합니다.

PCB 너비가 52mm에 가까울 경우

52×22mm가 이상적인 선택입니다. 52mm 너비는 충분한 PCB 라우팅 공간과 기능 모듈의 병렬 레이아웃을 제공합니다.

휴대용 장치를 설계하는 경우

22mm 두께로 장치를 편안하고 가볍게 잡을 수 있어 바코드 스캐너, POS 기계, 휴대용 단말기 및 기타 손으로 잡아야 하는 장치에 적합합니다.

여러 기능 모듈을 통합해야 하는 경우

52mm 너비는 화면, 카드 슬롯, 지문 인식, 버튼, 표시등 등 다양한 기능 모듈을 나란히 배치할 수 있어 기능이 통합된 스마트 단말기에 적합합니다.

더 나은 방열 성능이 필요한 경우

22mm 높이로 작은 방열판을 설치하거나 공기 순환 공간을 늘릴 수 있어 발열이 약간 높은 장치에 적합합니다.

표준 패널에 설치해야 하는 경우

52mm 너비는 표준 86 패널 치수와 일치하여 스마트 스위치, 온도 조절 장치 및 기타 패널 유형 제품에 적합합니다.

PCB 길이가 다른 경우

제품 길이에 따라 프로파일을 절단할 수 있으며, 동일한 단면 사양을 다른 길이의 제품에 적용할 수 있습니다.

워크샵 쇼

FAQ

1. 52×22mm 알루미늄 인클로저는 어떤 제품에 적합합니까?

52×22mm는 와이드 바디 슬림 알루미늄 인클로저 카테고리에 속합니다. 핵심 애플리케이션으로는 바코드 스캐너, POS 기기, 출입카드 리더기, 휴대용 단말기, 블루투스 스피커, 무선 충전기, 스마트 리모컨, 지문 인식 모듈, 초박형 센서 등이 있습니다. 22mm 높이는 슬림한 프로파일을 유지하면서도 19mm보다 더 많은 내부 공간을 제공하여 더 많은 구성 요소와 약간 더 높은 부품을 수용할 수 있습니다.

2. 인클로저 길이가 52×22mm 인가요?

52×22mm는 인클로저의 단면적 크기(너비×높이)를 나타냅니다. 실제 장비 및 PCB 길이에 따라 제품 길이를 절단할 수 있습니다.

3. 52×22mm와 52×19mm의 차이점은 무엇인가요?

52×22mm는 52×19mm보다 높이가 3mm 더 크고, 내부 공간이 약 16% 더 넓습니다. 22mm 사양은 소형 전해 커패시터(높이 16~20mm) 및 마이크로 릴레이와 같은 더 큰 구성 요소를 수용할 수 있으며 더 나은 방열 조건을 제공하여 더 복잡한 기능을 가진 장치에 적합합니다.

4. 52×22mm 알루미늄 인클로저의 길이를 맞춤 설정할 수 있나요?

예. 알루미늄 압출 인클로저의 길이는 제품 요구 사항에 따라 절단될 수 있습니다. 구체적인 길이는 재질, 표면 처리, 제품 구조 등을 종합적으로 확인해야 합니다.

5. 22mm 높이에 전해 콘덴서를 수용할 수 있나요?

예. 일반적인 소형 전해 콘덴서의 높이는 일반적으로 16~20mm이며 내부 높이는 22mm로 이를 완전히 수용할 수 있습니다. 귀하의 부품 치수에 따라 구체적인 확인이 필요합니다.

6. 바코드 스캐너에 적합합니까?

매우 적합합니다. 52mm 너비는 디코딩 보드, 스캐닝 헤드, 버튼 및 표시등과 같은 여러 모듈을 수용할 수 있습니다. 22mm 두께로 장치를 편안하고 가볍게 잡을 수 있어 장기간 손으로 들고 작업하는 데 적합합니다.

7. 알루미늄 인클로저에 스크린 창을 만들 수 있나요?

예. Boyan Hardware는 고객 도면에 따라 알루미늄 인클로저의 스크린 디스플레이 창, 표시 등 구멍 및 기타 구조를 CNC 기계로 가공할 수 있습니다.

8. 카드 스와이프 슬롯과 지문 모듈 입구를 가공할 수 있나요?

예. POS 기계, 액세스 카드 리더기 등 카드 스와이프 기능이 필요한 제품의 경우 고객 도면에 따라 마그네틱 카드/IC 카드 스와이프 슬롯을 가공할 수 있습니다. 고객이 제공한 지문 모듈 치수에 따라 정확한 장착 구멍을 가공할 수도 있습니다.

Boyan 하드웨어를 선택하는 이유는 무엇입니까?

Boyan Hardware는 약 10,000m2의 생산 공장 공간을 통해 20년 이상 알루미늄 인클로저 및 알루미늄 섀시 산업에 주력해 맞춤형 알루미늄 인클로저 가공을 제공하고 있습니다.

표준 52×22mm 알루미늄 프로파일부터 CNC 가공으로 마감된 전자 인클로저까지 고객 제품 요구 사항에 따라 가공할 수 있습니다.

스마트 장치용 52×22mm 휴대용 단말기 알루미늄 인클로저를 찾고 계시다면 PCB 치수, 제품 도면 또는 3D 모델을 보내주세요.

귀사의 제품 구조에 따른 사양, 가공 방법, 맞춤화 계획을 확인하실 수 있습니다.
