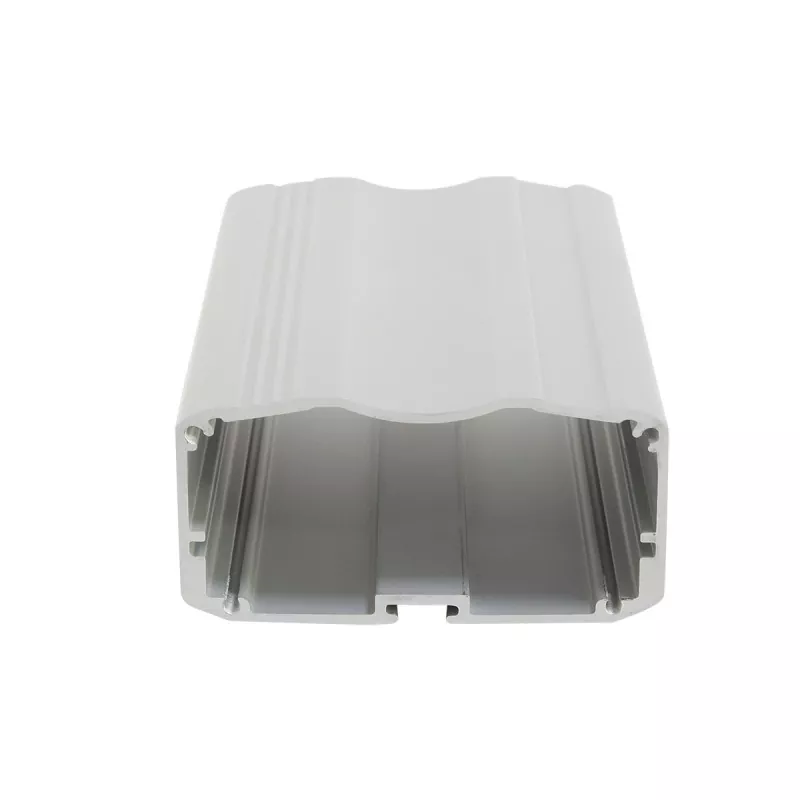

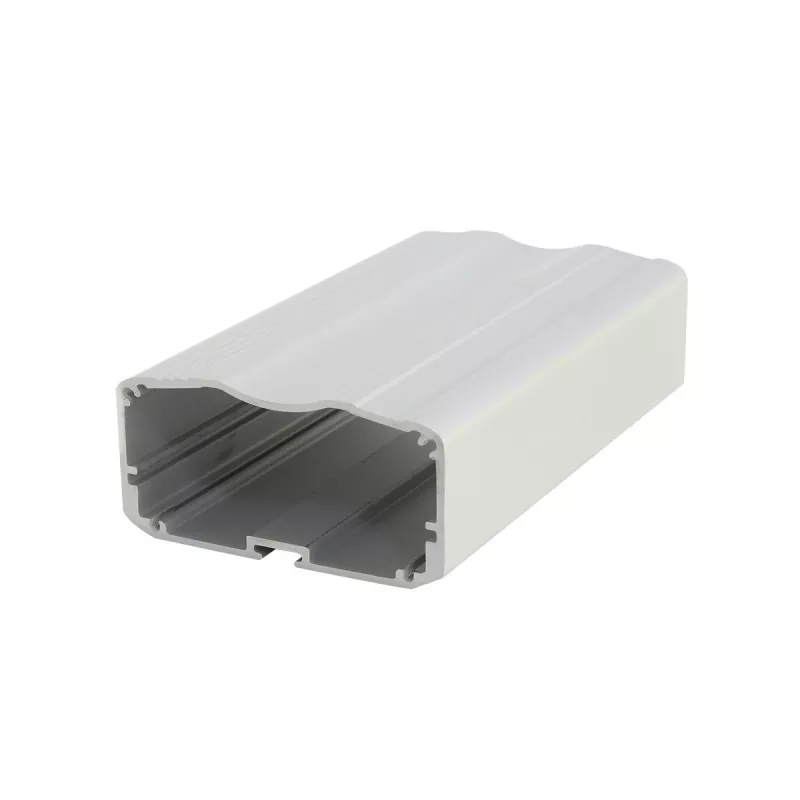

53×26mm 알루미늄 통신 모듈 인클로저

Boyuan 53×26mm 알루미늄 인클로저는 알루미늄 합금 압출 구조로 제조된 넓고 슬림한 전자 장치 하우징으로 외부 단면 크기는 53mm(너비) × 26mm(높이)이며 길이는 실제 장비 요구 사항에 따라 임의로 맞춤 설정할 수 있습니다.

53×26mm 알루미늄 통신 모듈 인클로저는 알루미늄 프로파일 압출로 형성되며 본체 단면 크기가 고정되어 있습니다. 장비의 실제 길이에 맞춰 재단이 가능하며, 엔드플레이트, CNC 가공, 기타 보조 공정을 거쳐 최종 조립이 완료됩니다.

알루미늄 압출 전자 인클로저는 PCB 및 기타 전자 부품 설치를 위해 내부 구조에 따라 해당 장착 슬롯 또는 지지 구조로 설계될 수 있습니다. 하우징 내부는 표준 회로 기판 카드 슬롯으로 설계되었으며, 추가 나사 없이 PCB를 직접 삽입 및 고정할 수 있어 조립 효율성이 크게 향상되었습니다.

플라스틱 상자에 비해 알루미늄 합금 인클로저는 더 나은 구조적 강도와 금속 질감을 가지며 CNC 가공을 통해 인터페이스, 장착 구멍, 나사 구멍 및 슬롯과 같은 맞춤형 구조를 얻을 수 있습니다.

핵심 장점

01 | 53×26mm 와이드 및 슬림 디자인

폭 53mm × 높이 26mm의 단면 크기는 전자 장비에 이상적인 패키징 솔루션을 제공합니다.

53mm 너비는 일반적인 52mm 사양보다 넓어 더 넓은 PCB 레이아웃과 더 많은 병렬 인터페이스 설계를 수용하고 다중 채널 입력/출력 인터페이스 레이아웃을 지원합니다. 26mm 높이는 슬림 사양보다 더 넓은 부품 실장 공간을 제공하는 동시에 슬림한 장치 외관을 유지하며 소형 변압기, 전해 커패시터(일반적으로 높이 20~25mm), 계전기 및 중간 높이 부품을 수용하여 상대적으로 복잡한 회로 시스템의 통합 요구 사항을 지원합니다.

02 | 알루미늄 압출 구조

인클로저 본체는 알루미늄 합금 프로파일 압출로 형성됩니다. 알루미늄 압출 인클로저의 단면 크기는 고정되어 있지만 실제 제품 요구 사항에 따라 길이를 줄일 수 있습니다. 따라서 동일한 사양의 인클로저를 다양한 길이의 PCB 및 전자 모듈에 적용할 수 있습니다. 이 구조는 특히 시리즈 개발이 필요한 전자 제품에 적합합니다.

03 | PCB 실장에 적합

알루미늄 압출 전자 인클로저는 PCB 및 기타 전자 부품 설치를 위해 내부 구조에 따라 해당 장착 슬롯 또는 지지 구조로 설계될 수 있습니다. 내부에는 회로 기판 카드 슬롯이 기본 장착되어 있으며, 별도의 나사 없이 PCB를 직접 삽입 및 고정할 수 있습니다.

04 | CNC 맞춤형 가공 지원

표준 프로필은 시작점일 뿐입니다. Boyan Hardware는 다음을 포함하여 고객 도면에 따라 53×26mm 알루미늄 인클로저에서 CNC 가공을 수행할 수 있습니다.

• 인터페이스 개구부(USB, RJ45, 항공 플러그, BNC 인터페이스, 전원 인터페이스, SMA 안테나 인터페이스 등)
• 나사 구멍 및 위치 지정 구멍
• 나사산 구멍 및 카운터보어 구멍
• 방열 슬롯 및 통풍구
• 스크린 창 열기
• 단추 구멍 및 스위치 구멍
• 장착 구멍 및 벽 장착 구멍
• 홈과 계단
• 모따기
• 기타 사용자 정의 구조

05 | 제품에 맞게 길이 맞춤 가능

53×26mm는 인클로저의 단면적 사양이며, 제품 길이는 실제 장비 치수에 따라 절단될 수 있습니다. 특정 가공 가능 길이는 재료, 표면 처리 및 제품 요구 사항에 따라 확인됩니다.

06 | 효율적인 방열 성능

알루미늄 합금은 열전도율이 뛰어납니다. 53mm 와이드 바디 디자인과 결합되어 내부 구성 요소의 열 방출을 효과적으로 돕고 장비 서비스 수명을 연장할 수 있습니다.

07 | 구조와 외관을 결합한 금속 인클로저

알루미늄 합금은 가볍고 구조적 성능이 우수하면서도 자연스러운 금속 질감을 유지합니다. 브러싱, 샌드블래스팅, 아노다이징 등의 표면 처리를 통해 다양한 외관 효과를 얻을 수 있어 전자 장비에 더욱 전문적인 제품 외관을 제공합니다.

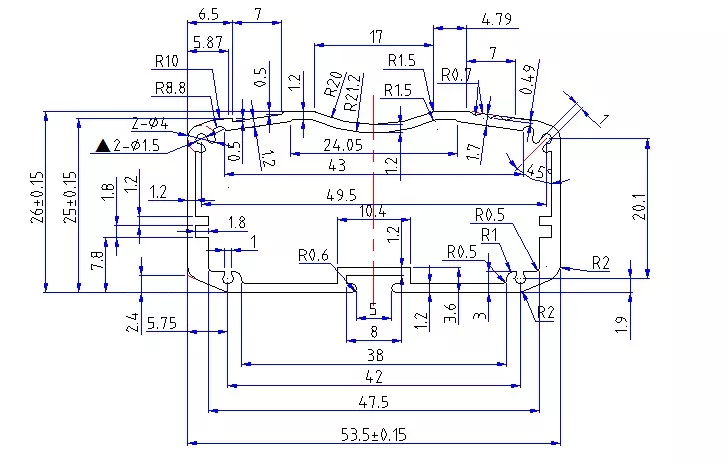

기술 사양

메모: 특정 재료 등급, 벽 두께, 길이 범위, ​​치수 공차 및 표면 처리 색상은 실제 제품 도면 및 주문 요구 사항에 따라 달라집니다.

53×26mm 알루미늄 인클로저는 어떤 제품에 적합합니까?

53×26mm는 와이드 바디 슬림 알루미늄 인클로저 카테고리에 속합니다. 53mm 너비는 일반적인 52mm 사양보다 넓어서 충분한 PCB 레이아웃 공간과 더 많은 병렬 인터페이스 레이아웃을 제공합니다. 26mm의 높이로 슬림한 외관을 유지하면서도 슬림 사양보다 넉넉한 내부 공간을 제공합니다. 이 사양은 계측기, 계측기, 전자, 통신, 자동화, 센서, 스마트 카드, 산업 제어, 정밀 기계 및 기타 산업에서 널리 사용됩니다.

1. 통신모듈 및 무선장비

53×26mm의 와이드 바디 디자인은 다양한 통신 제품에 매우 적합합니다.

• 통신 모듈
• 무선 플랫폼
• GPS/GPRS 인클로저
• 신호 변환 모듈
• 신호 부스터 인클로저
• 무선 플랫폼 단말기
• 데이터 전송 모듈
• 비디오 서버
• 라우터, 무선 수신기
• RF 모듈 인클로저

통신 모듈에 53×26mm가 적합한 이유는 무엇입니까? 통신 모듈에는 일반적으로 RF 회로, 안테나 인터페이스(SMA), 전원 인터페이스, 데이터 인터페이스 및 기타 기능 모듈을 수용하기 위해 더 넓은 PCB 레이아웃이 필요합니다. 53mm 너비는 나란히 배치된 더 많은 안테나 인터페이스와 통신 인터페이스를 수용할 수 있으며, 26mm 높이는 소형 ​​변압기와 중간 높이 구성 요소를 수용할 수 있습니다.

2. 전력 모듈

• 스위칭 전원 공급 장치 모듈
• 전원 어댑터
• 차량 전원 공급 장치 인클로저
• 인버터 인클로저
• 정류기 알루미늄 하우징
• DC-DC 컨버터 모듈
• 충전기 모듈
• 통신용 전원

파워 모듈에 53×26mm가 적합한 이유는 무엇입니까? 전원 모듈은 일반적으로 전해 커패시터(일반적으로 높이 20~25mm), 소형 변압기, 방열판과 같은 구성 요소를 수용해야 합니다. 26mm 높이로 넉넉한 실장 공간을 제공하며, 53mm 너비로 넓은 PCB 레이아웃을 수용할 수 있어 다중 채널 입출력 인터페이스를 지원합니다.

3. 측정기기 및 시험장비

• 계측기 및 계측기 인클로저
• 데이터 수집 장비
• 신호 발생기 인클로저
• 전력 분석기
• 테스트 장비
• 정밀 측정 장비
• 오실로스코프 모듈

4. 산업 제어 및 자동화 모듈

• 산업용 컨트롤러
• 프로그래밍 가능 논리 컨트롤러(PLC) 모듈
• 모션 제어 모듈
• 모터 구동 모듈
• I/O 확장 모듈
• 자동화 제어 장비
• 산업용 제어 섀시 지원 모듈

5. 차폐 박스 및 간섭 방지 애플리케이션

53×26mm 알루미늄 인클로저는 우수한 전자파 차폐 솔루션 역할을 할 수 있습니다.

• 전자 차폐 상자
• 간섭 방지 장치 인클로저
• 고주파 모듈 차폐
• 정밀회로보호박스

알루미늄 합금 소재 자체는 전자파 차폐 성능이 뛰어나 전자파 간섭을 효과적으로 방지합니다.

6. 센서 및 스마트 장치

• 센서 모듈
• 데이터 수집 터미널
• 스마트 카드 장치
• IoT 단말기

7. 의료 및 시험 장비

• 의료 장비 인클로저
• 테스트 모듈
• 장비 모듈 모니터링
• 휴대용 의료 기기

8. 전관 방송 및 오디오 장비

• 전관 방송 시스템 장비
• 증폭기 회로
• 오디오 장비

무엇을 사용자 정의할 수 있습니까?

표면 처리

아노다이징

아노다이징은 알루미늄 인클로저에 일반적으로 사용되는 표면 처리 방법 중 하나입니다. 알루미늄 표면의 모양과 표면 특성을 변경하고 다양한 색상 효과를 얻을 수 있습니다.

샌드블라스팅

샌드블라스팅은 알루미늄 표면에 균일한 무광택 질감을 형성할 수 있어 산업용 전자 장비 및 계측기 인클로저에 적합합니다.

브러싱

브러싱을 하면 규칙적인 금속 질감이 형성되어 제품이 뚜렷한 알루미늄 합금 금속 질감을 유지할 수 있습니다.

레이저 조각

53×26mm 알루미늄 인클로저의 표면에 다음을 가공할 수 있습니다.

• 심벌 마크
• 제품 모델
• 인터페이스 식별
• 제품번호
• 텍스트와 패턴

실크스크린 인쇄

다양한 색상의 로고, 텍스트 및 기능 식별 가공에 적합합니다.

전문 알루미늄 인클로저 맞춤 가공

우리는 표준 알루미늄 인클로저를 생산할 뿐만 아니라 고객 제품 구조에 따라 맞춤화할 수도 있습니다.

고객은 다음 사항만 제공하면 됩니다.

2D 도면 / 3D 모델 / 실물 샘플 / 제품 치수

그런 다음 실제 제품 요구 사항에 따라 가공 평가를 수행할 수 있습니다.

비표준 요구 사항을 충족하는 CNC 가공

53×26mm 표준 프로파일로는 직접적으로 만족할 수 없는 제품의 경우 후속 CNC 가공을 통해 맞춤화가 가능합니다.

예를 들어:

인터페이스 개구부 + 스크린 창 + 장착 구멍 + 나사산 구멍 + 방열 슬롯 + 홈 + 계단 + 로고

모두 고객 도면에 따라 가공할 수 있습니다.

제품 선택 가이드

PCB 너비가 53mm에 가까울 경우

53×26mm가 이상적인 선택입니다. 53mm 너비는 일반적인 52mm 사양보다 더 넓은 PCB 라우팅 공간과 더 많은 병렬 인터페이스 레이아웃을 제공합니다.

장치에 중간 높이 구성 요소가 포함된 경우

26mm 높이는 소형 ​​변압기, 전해 콘덴서(20~25mm), 계전기, 중간 높이 부품을 수용할 수 있어 일정한 내부 수직 공간이 필요한 전자 장비에 적합합니다.

장치에 슬림한 외관이 필요한 경우

26mm의 높이는 슬림한 외관을 유지하면서도 21~22mm 사양보다 더 넓은 내부 공간을 제공하여 심미성과 기능적 완성도의 균형을 이루고 있습니다.

다중 인터페이스와의 호환성이 필요한 경우

53mm 너비는 RJ45, 항공 플러그, BNC, USB 및 SMA 안테나 인터페이스와 같은 여러 인터페이스의 병렬 레이아웃을 지원하므로 풍부한 인터페이스가 필요한 통신 및 측정 장비에 적합합니다.

장치에 좋은 열 방출이 필요한 경우

알루미늄 합금 인클로저는 열 전도성이 뛰어납니다. 53mm 와이드 바디 디자인과 결합되어 내부 구성 요소의 열 방출을 효과적으로 도울 수 있습니다.

PCB 길이가 다른 경우

제품 길이에 따라 프로파일을 절단할 수 있으며, 동일한 단면 사양을 다른 길이의 제품에 적용할 수 있습니다.

워크샵 쇼

FAQ

1. 53×26mm 알루미늄 인클로저는 어떤 제품에 적합합니까?

53×26mm는 와이드 바디 슬림 알루미늄 인클로저 범주에 속하며 통신 모듈, 무선 플랫폼, GPS/GPRS 인클로저, 신호 부스터, 전원 모듈, 계측기 및 미터, 데이터 수집 장비, 비디오 서버, 산업용 컨트롤러, 차폐 상자 등에 적합합니다. 53mm 너비는 충분한 PCB 레이아웃 공간을 제공하고 26mm 높이는 슬림한 외관을 유지하면서 중간 높이 구성 요소를 수용합니다.

2. 인클로저 길이가 53×26mm 인가요?

53×26mm는 인클로저의 단면적 크기(너비×높이)를 나타냅니다. 실제 장비 및 PCB 길이에 따라 제품 길이를 절단할 수 있습니다.

3. 53×26mm 알루미늄 인클로저의 길이를 맞춤 설정할 수 있나요?

예. 알루미늄 압출 인클로저의 길이는 제품 요구 사항에 따라 절단될 수 있습니다. 구체적인 길이는 재질, 표면 처리, 제품 구조 등을 종합적으로 확인해야 합니다.

4. 26mm 높이에 전해 콘덴서를 수용할 수 있나요?

예. 일반적인 전해 콘덴서의 높이는 일반적으로 20-25mm이며 내부 높이는 26mm로 완전히 수용할 수 있습니다. 귀하의 부품 치수에 따라 구체적인 확인이 필요합니다.

5. 폭 53mm와 52mm의 차이점은 무엇입니까?

53mm는 일반적인 52mm 사양보다 1mm 더 넓습니다. 비록 차이는 작지만 PCB 라우팅을 위한 더 넓은 공간을 제공하고 더 많은 인터페이스를 나란히 수용하기가 더 쉬워지며 특히 다중 인터페이스가 필요한 통신 장비에 적합합니다.

6. 알루미늄 케이스에 방열 구멍을 만들 수 있나요?

예. Boyuan Hardware는 장비의 열 방출을 돕기 위해 고객 도면에 따라 방열 슬롯, 환기 구멍 및 기타 방열 구조를 가공할 수 있습니다.

7. SMA 안테나 인터페이스를 가공할 수 있습니까?

고객 도면에 따라 해당 인터페이스 위치에서 CNC 가공을 수행할 수 있습니다. 53mm 너비는 여러 인터페이스의 병렬 레이아웃을 수용할 수 있습니다. 특히 가공에 적합한지 여부는 인터페이스 치수 및 인클로저 구조에 따라 확인해야 합니다.

8. PCB를 설치할 수 있나요?

예. 53×26mm 알루미늄 인클로저에는 내부 회로 기판 카드 슬롯이 기본 장착되어 있으며, 추가 나사 없이 PCB를 직접 삽입 및 고정할 수 있습니다. PCB 치수 및 장착 방법에 따라 해당 장착 구조를 설계할 수도 있습니다.

9. 엔드 플레이트를 맞춤 제작할 수 있나요?

예. 엔드 플레이트의 치수, 구멍 위치 및 구조는 제품 요구 사항에 따라 가공될 수 있습니다.

10. 로고 제작이 가능한가요?

예. 레이저 조각이나 실크스크린 인쇄와 같은 로고 가공 방법은 제품 요구 사항에 따라 선택할 수 있습니다.

11. 다양한 색상을 선택할 수 있나요?

예. 알루미늄 인클로저는 양극 처리와 같은 공정을 통해 다양한 외관 효과를 얻을 수 있으며 색상은 고객 요구 사항에 따라 임의로 맞춤 설정할 수 있습니다.

12. 53×26mm가 내 PCB에 적합하지 않으면 어떻게 되나요?

PCB 치수, 제품 구조 또는 3D 모델을 보내실 수 있습니다. Boyan Hardware는 53×26mm 사양이 실제 치수에 적합한지 확인하는 데 도움을 주며, 다른 알루미늄 프로파일 사양을 선택하거나 맞춤형 가공을 수행할 수도 있습니다.

13. 샘플을 먼저 만들어도 되나요?

프로젝트 요구 사항에 따라 샘플 가공을 수행할 수 있습니다. 양산 전 샘플 치수, 홀 위치, 조립, 표면 효과 등을 확인하는 것이 좋습니다.

Boyan 하드웨어를 선택하는 이유는 무엇입니까?

전자기기 제조업체에게 더욱 중요한 것은 공급업체가 실제 제품에 맞게 길이, 엔드 플레이트, 인터페이스 개구부, 스크린 윈도우, 마운팅 홀, 방열 구조, PCB 구조, 표면 처리, 로고 등 지원 가공을 완료할 수 있는지 여부입니다.

Boyan Hardware는 약 10,000m2의 생산 공장 공간을 통해 20년 이상 알루미늄 인클로저 및 알루미늄 섀시 산업에 주력해 맞춤형 알루미늄 인클로저 가공을 제공하고 있습니다.

표준 53×26mm 알루미늄 프로파일부터 CNC 가공으로 마감된 전자 인클로저까지 고객 제품 요구 사항에 따라 가공할 수 있습니다.

53×26mm 알루미늄 통신 모듈 인클로저를 찾고 계시다면 PCB 치수, 제품 도면 또는 3D 모델을 보내주세요.

귀사의 제품 구조에 따른 사양, 가공 방법, 맞춤화 계획을 확인하실 수 있습니다.
