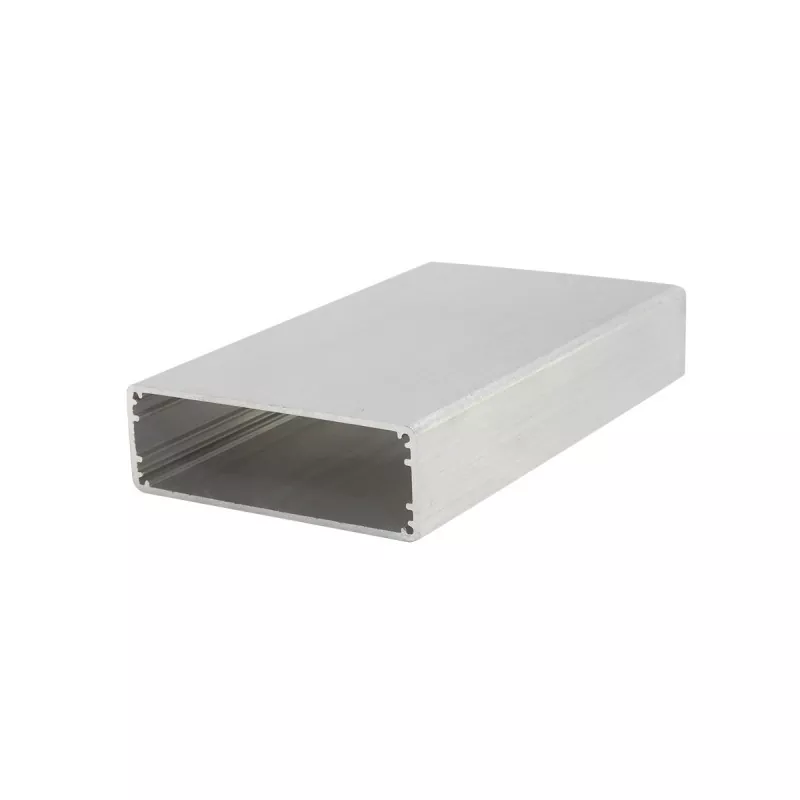

60×20mm GPS 추적 및 통신 알루미늄 하우징

플라스틱 하우징과 비교하여 알루미늄 본체는 더 나은 구조적 강도와 금속 마감을 제공하고 CNC 가공 인터페이스, 장착 구멍, 나사 구멍, SMA 안테나 구멍 및 방열 슬롯을 지원합니다. Boyan Hardware는 20년 이상의 경험과 약 10,000㎡ 규모의 공장을 보유하고 있으며 절단, CNC, 드릴링, 태핑, 표면 처리, 레이저 조각, 실크스크린, 검사 및 조립을 제공합니다.

핵심 장점

01 | 60×20mm 와이드 및 슬림 디자인

폭 60mm × 높이 20mm의 단면 크기는 전자 장비를 위한 충분한 포장 공간을 제공합니다.

60mm 너비는 일반적인 52~58mm 사양보다 넓어 더 큰 PCB 레이아웃을 수용하고 더 많은 병렬 기능 모듈 및 인터페이스 설계를 지원하여 다중 채널 입력/출력 레이아웃 요구 사항을 충족합니다. 20mm 높이는 슬림한 장치 외관을 유지하는 동시에 충분한 부품 실장 공간을 제공하고 전해 커패시터(일반적으로 높이 16~18mm), 소형 변압기, 계전기 및 중간 높이 부품을 수용하여 상대적으로 복잡한 회로 시스템의 통합 요구 사항을 지원합니다.

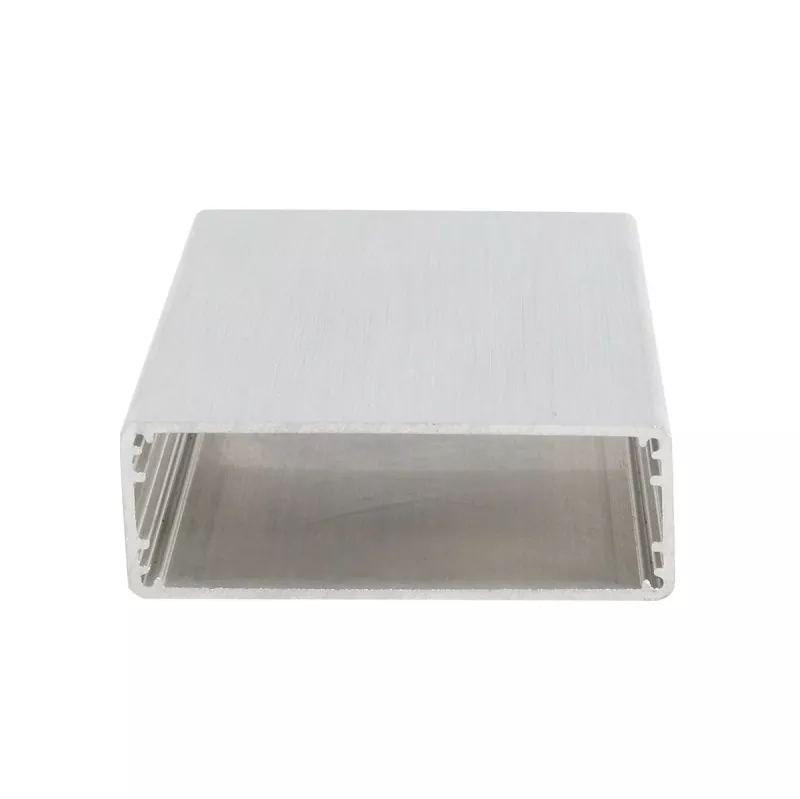

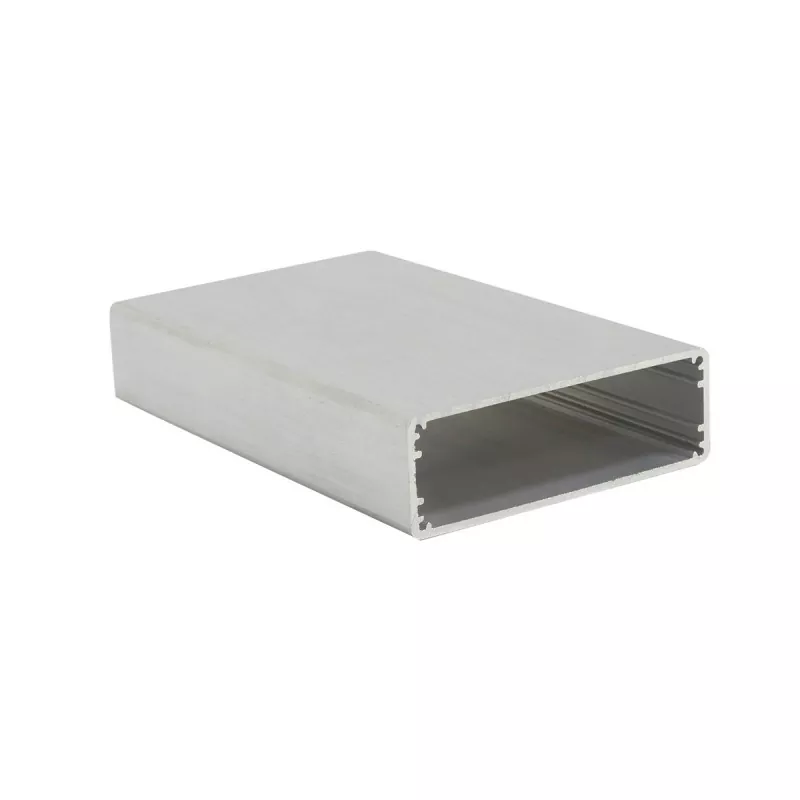

02 | 알루미늄 압출 구조

인클로저 본체는 알루미늄 합금 프로파일 압출로 형성됩니다. 알루미늄 압출 인클로저의 단면 크기는 고정되어 있지만 실제 제품 요구 사항에 따라 길이를 줄일 수 있습니다. 따라서 동일한 사양의 인클로저를 다양한 길이의 PCB 및 전자 모듈에 적용할 수 있습니다. 이 구조는 특히 시리즈 개발이 필요한 전자 제품에 적합합니다.

03 | PCB 실장에 적합

알루미늄 압출 전자 인클로저는 PCB 및 기타 전자 부품 설치를 위해 내부 구조에 따라 해당 장착 슬롯 또는 지지 구조로 설계될 수 있습니다. 내부에는 회로 기판 카드 슬롯이 기본 장착되어 있으며, 별도의 나사 없이 PCB를 직접 삽입 및 고정할 수 있습니다.

04 | CNC 맞춤형 가공 지원

표준 프로필은 시작점일 뿐입니다. Boyan Hardware는 다음을 포함하여 고객 도면에 따라 60×20mm 알루미늄 인클로저에서 CNC 가공을 수행할 수 있습니다.

• 인터페이스 개구부(USB, RJ45, 항공 플러그, BNC 인터페이스, 전원 인터페이스, SMA 안테나 인터페이스 등)
• 나사 구멍 및 위치 지정 구멍
• 나사산 구멍 및 카운터보어 구멍
• 방열 슬롯 및 통풍구
• 스크린 창 열기
• 단추 구멍 및 스위치 구멍
• 장착 구멍 및 벽 장착 구멍
• 홈과 계단
• 모따기
• 기타 사용자 정의 구조

05 | 제품에 맞게 길이 맞춤 가능

60×20mm는 인클로저의 단면적 사양이며, 제품 길이는 실제 장비 치수에 따라 절단될 수 있습니다. 특정 가공 가능 길이는 재료, 표면 처리 및 제품 요구 사항에 따라 확인됩니다.

06 | 효율적인 방열 성능

알루미늄 합금은 열전도율이 뛰어납니다. 60mm 와이드 바디 디자인과 결합되어 내부 구성 요소의 열 방출을 효과적으로 돕고 장비 서비스 수명을 연장할 수 있습니다.

07 | 구조와 외관을 결합한 금속 인클로저

알루미늄 합금은 가볍고 구조적 성능이 우수하면서도 자연스러운 금속 질감을 유지합니다. 브러싱, 샌드블래스팅, 아노다이징 등의 표면 처리를 통해 다양한 외관 효과를 얻을 수 있어 전자 장비에 더욱 전문적인 제품 외관을 제공합니다.

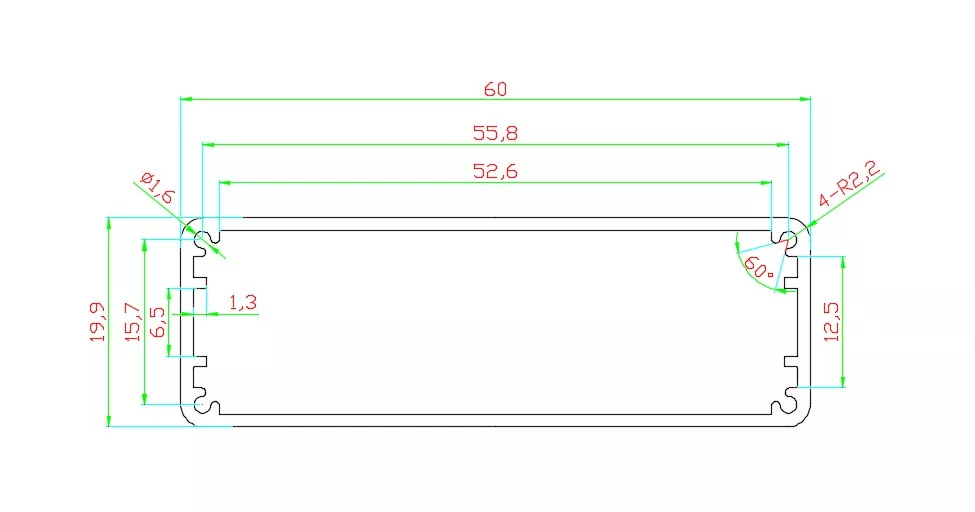

기술 사양

메모: 특정 재료 등급, 벽 두께, 길이 범위, ​​치수 공차 및 표면 처리 색상은 실제 제품 도면 및 주문 요구 사항에 따라 달라집니다.

60×20mm 알루미늄 인클로저는 어떤 제품에 적합합니까?

60×20mm GPS 추적 및 통신 알루미늄 하우징은 와이드 바디의 슬림형 알루미늄 인클로저 범주에 속합니다. 60mm 너비는 더 큰 PCB와 더 많은 병렬 기능 모듈을 수용합니다. 20mm 높이로 슬림한 외관을 유지하면서도 넉넉한 내부 공간을 제공합니다. 이 사양은 GPS 포지셔닝, 자동차 전자 장치, 통신, 계측기 및 계측기, 산업 제어, 전력 전자 장치 및 기타 산업에서 널리 사용됩니다.

1. GPS/GPRS 모듈 및 위치 추적 장비

60×20mm는 GPS/GPRS 모듈 및 위치 추적 장비를 위한 이상적인 패키징 솔루션입니다.

• GPS/GPRS 모듈 인클로저
• 차량 GPS 추적기/차량 단말기
• 자산 위치 확인 및 추적 장치
• 자동차 모터 추적기
• 실외 포지셔닝 모듈
• IoT 포지셔닝 단말기

GPS 추적기에 60×20mm가 적합한 이유는 무엇입니까? GPS 추적 장치에는 GPS 모듈, 통신 모듈, 안테나 및 배터리를 수용하기 위해 더 넓은 PCB 레이아웃이 필요합니다. 폭이 60mm로 넉넉한 장착 공간을 제공하며, 두께가 20mm로 차량이나 장비 내부에 숨기기에 적합합니다. GPS 차량 단말기 및 자동차 GPS 포지셔닝과 같은 제품은 알루미늄 합금 인클로저가 정확히 충족하는 열 방출 및 인클로저 표면에 대한 높은 표준을 가지고 있습니다.

2. 통신모듈 및 무선장비

• 통신 모듈
• 무선 플랫폼
• 신호 변환 모듈
• 신호 부스터 인클로저
• 무선 플랫폼 단말기
• 데이터 전송 모듈
• 비디오 서버
• 라우터, 무선 수신기
• 광트랜시버 인클로저

60mm 너비는 일반 사양보다 넓어 더 많은 안테나 인터페이스와 통신 인터페이스를 나란히 배치할 수 있습니다.

3. 계측기, 미터 및 측정 장비

• 계측기 및 계측기 인클로저
• 데이터 수집 장비
• 신호 발생기 인클로저
• 테스트 장비
• 정밀 측정 장비

알루미늄 합금 인클로저는 계측기와 계량기를 효과적으로 보호하여 불필요한 외부 환경 요인의 영향을 줄여 서비스 수명을 연장합니다.

4. 차폐 박스 및 간섭 방지 애플리케이션

60×20mm 알루미늄 인클로저는 우수한 전자파 차폐 솔루션 역할을 할 수 있습니다.

• 전자 차폐 상자
• 간섭 방지 장치 인클로저
• 고주파 모듈 차폐
• 정밀회로보호박스

알루미늄 합금 소재 자체는 전자파 차폐 성능이 뛰어나 전자파 간섭을 효과적으로 방지합니다.

5. 전력 모듈

• 차량 전원 공급 장치 인클로저
• 인버터 인클로저
• 정류기 알루미늄 하우징
• DC-DC 컨버터 모듈
• 스위칭 전원 공급 장치 모듈

6. 산업 제어 및 자동화 모듈

• 산업용 컨트롤러
• 프로그래밍 가능 논리 컨트롤러(PLC) 모듈
• 모션 제어 모듈
• I/O 확장 모듈
• 자동화 제어 장비

7. 의료기기

• 의료 장비 인클로저
• 테스트 모듈
• 장비 모듈 모니터링
• 휴대용 의료 기기

8. 전관 방송 및 오디오 장비

• 전관 방송 시스템 장비
• 증폭기 회로
• 오디오 장비

60×20mm 알루미늄 인클로저에 무엇을 맞춤 설정할 수 있습니까?

제품 선택 가이드

PCB 너비가 60mm에 가까울 경우

60×20mm가 이상적인 선택입니다. 60mm 너비는 더 넓은 PCB 라우팅 공간과 더 많은 병렬 인터페이스 레이아웃을 제공하며 일반적인 52-58mm 사양보다 넓습니다.

장치가 GPS/GPRS 모듈이거나 위치 추적기인 경우

60×20mm는 GPS 차량 단말기 및 위치 추적 장비의 고전적인 크기 사양입니다. 폭이 60mm로 GPS 모듈, 통신 모듈, 배터리 등을 수용할 수 있으며, 두께가 20mm로 차량 내부 설치에 적합합니다.

장치에 중간 높이 구성 요소가 포함된 경우

20mm 높이는 전해 콘덴서(16~18mm), 소형 변압기, 계전기, 중간 높이 부품을 수용할 수 있어 일정한 내부 수직 공간이 필요한 전자 장비에 적합합니다.

장치에 슬림한 외관이 필요한 경우

20mm의 높이로 슬림한 외관을 유지하면서도 넉넉한 내부 공간을 제공하여 심미성과 기능적 완성도의 균형을 이루고 있습니다.

다중 인터페이스와의 호환성이 필요한 경우

60mm 너비는 RJ45, 항공 플러그, BNC, USB 및 SMA 안테나 인터페이스와 같은 여러 인터페이스의 병렬 레이아웃을 지원하므로 풍부한 인터페이스가 필요한 통신 및 측정 장비에 적합합니다.

장치에 좋은 열 방출이 필요한 경우

알루미늄 합금 인클로저는 열 전도성이 뛰어납니다. 60mm 와이드 바디 디자인과 결합되어 내부 구성 요소의 열 방출을 효과적으로 도울 수 있습니다.

PCB 길이가 다른 경우

제품 길이에 따라 프로파일을 절단할 수 있으며, 동일한 단면 사양을 다른 길이의 제품에 적용할 수 있습니다.

워크샵 쇼

FAQ

1. 60×20mm 알루미늄 인클로저는 어떤 제품에 적합합니까?

60×20mm는 와이드 바디 슬림 알루미늄 인클로저 카테고리에 속합니다. 핵심 응용 분야에는 GPS/GPRS 모듈, 차량 단말기, 위치 추적 장치, 통신 모듈, 신호 부스터, 계측기 및 미터, 차폐 상자, 비디오 서버, 무선 플랫폼, 인버터 인클로저 등이 포함됩니다. 60mm 너비는 충분한 PCB 레이아웃 공간을 제공하고, 20mm 높이는 슬림한 외관을 유지하면서 중간 높이 구성 요소를 수용합니다.

2. 인클로저 길이가 60×20mm 인가요?

60×20mm는 인클로저의 단면적 크기(폭×높이)를 나타냅니다. 실제 장비 및 PCB 길이에 따라 제품 길이를 절단할 수 있습니다.

3. 60×20mm 알루미늄 인클로저의 길이를 맞춤 설정할 수 있나요?

예. 알루미늄 압출 인클로저의 길이는 제품 요구 사항에 따라 절단될 수 있습니다. 구체적인 길이는 재질, 표면 처리, 제품 구조 등을 종합적으로 확인해야 합니다.

4. 20mm 높이에 전해 콘덴서를 수용할 수 있나요?

예. 일반적인 전해 콘덴서의 높이는 일반적으로 16-18mm이며 내부 높이는 20mm로 완전히 수용할 수 있습니다. 귀하의 부품 치수에 따라 구체적인 확인이 필요합니다.

5. 너비 60mm와 52-58mm의 차이점은 무엇입니까?

60mm는 일반적인 52~58mm 사양보다 넓어 더 큰 PCB 또는 더 많은 병렬 인터페이스 레이아웃을 수용하며, 특히 GPS 모듈 및 통신 모듈과 같이 더 넓은 PCB 또는 다중 채널 입력/출력 인터페이스가 필요한 장비에 적합합니다.

6. GPS 차량 단말기에 60×20mm가 적합한가요?

매우 적합합니다. GPS 차량 단말기는 위치 확인 모듈과 통신 모듈을 수용하기 위해 더 넓은 PCB 레이아웃이 필요합니다. 60mm 너비는 충분한 공간을 제공하고, 20mm 두께는 차량 내부 설치에 적합하며, 알루미늄 합금 인클로저는 열 방출 요구 사항을 충족합니다.

7. 알루미늄 케이스에 방열 구멍을 만들 수 있나요?

예. Boyuan Hardware는 장비의 열 방출을 돕기 위해 고객 도면에 따라 방열 슬롯, 환기 구멍 및 기타 방열 구조를 가공할 수 있습니다.

8. SMA 안테나 인터페이스를 가공할 수 있습니까?

고객 도면에 따라 해당 인터페이스 위치에서 CNC 가공을 수행할 수 있습니다. 60mm 너비는 여러 인터페이스의 병렬 레이아웃을 수용할 수 있습니다. 특히 가공에 적합한지 여부는 인터페이스 치수 및 인클로저 구조에 따라 확인해야 합니다.

9. PCB를 설치할 수 있나요?

예. 60×20mm GPS 추적 및 통신 알루미늄 하우징에는 내부 회로 기판 카드 슬롯이 표준 장착되어 있으며 추가 나사 없이 PCB를 직접 삽입하고 고정할 수 있습니다. PCB 치수 및 장착 방법에 따라 해당 장착 구조를 설계할 수도 있습니다.

10. 엔드 플레이트를 맞춤 제작할 수 있나요?

예. 엔드 플레이트의 치수, 구멍 위치 및 구조는 제품 요구 사항에 따라 가공될 수 있습니다.
